SG-HD06比亚迪秦混合动力液压制动实训台(ABS)

时间:2022-03-18 15:00:47

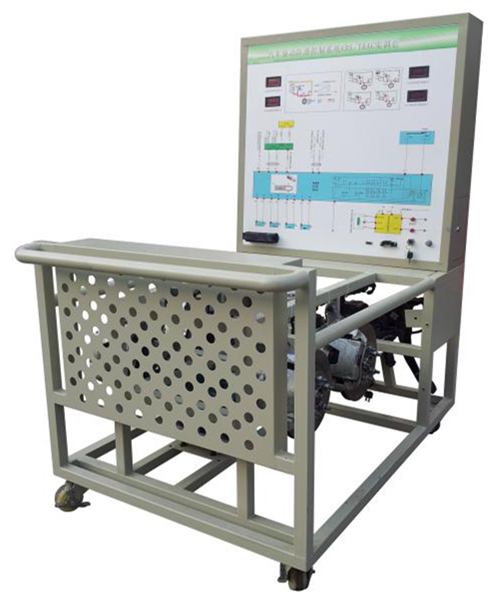

SG-HD06比亚迪秦混合动力液压制动实训台(ABS)(图1)



一、比亚迪秦混合动力液压制动实训台简介
选用原装比亚迪秦混合动力液压制动系统;真实地展示液压制动系统核心零部件的结构与控制原理、安装位置和运行工况,培养学员对液压制动系统故障分析和处理能力。适用于各院校对新能源汽车制动系统课程教学和维修实训。

二、比亚迪秦混合动力液压制动实训台功能特点
1.各主要部件安装在平台上,保留原车电气连接方式与结构,断电后可方便拆检,训练学员在拆装连线过程掌握新能源制动系统零部件拆检要点。
2.可单独工作,12VDC电源由开关电源提供。
3.原理教学板完整显示液压制动系统工作原理图,安装检测端子,可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图等;
4.设备由平台和教学板组成,平台水平放置,安装原车零部件;底部安装4个带自锁脚轮装置。
5.面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
6.配备智能化故障设置和考核系统。
7.配套实训指导书,包含系统工作原理,实训项目,故障设置及清除等要点。

三、比亚迪秦混合动力液压制动实训台基本配置(每台)

序号 名       称 规格型号 单位 数量
1 真空助力器 原车 1
3 ABS控制系统 原车 1
4 检测控制面板(带面板柜) 装有各种检测端子以及彩色电路图和液压管路图;
(950*900*4mm铝塑板,且安装绝缘底板)
1
5 前左右刹车机构总成 原车 1
6 后左右刹车机构总成 原车 1
7 刹车真空助力器 原车 1
8 刹车总泵与踏板 原车 1
9 刹车油瓶 原车 1
10 压力表 0~100kg/psi 6
11 开关电源 12V30A 1
12 点火开关   1
13 带标识的保险丝与继电器盒   1
14 真空表   1
15 移动台架(带自锁脚轮装置) 1500×1000×1700mm(长×宽×高) 1
16 电机与变频器   1
