一、产品概述
SGJCS-112A检测与转换技术实验台是在本公司多年生产传感器技术教学实验装置的基础上，为适应不同类别，不同层次的专业需要，最新推出的模块化的新产品。
SGJCS-112A检测与转换技术实验台主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。
二、特点：
1、转换电路板采用模块化结构，根据需要选择不同模块，也便于根据教学大纲变动增加新的实验模块。
2、传感器和转化电路模块正面印有电路原理图。这种直观性有助于学生增加感性认识、提高实验效果。
3、一个模块对应一类传感器，实验接线方便，电源具有自动保护功能。
4、传感器采用进口透明有机玻璃制作，比较直观。
三、技术参数
1.整机尺寸：1400*700*1480mm+电脑桌560*700*1150mm
2.整机容量：≤1.0KVA；
3.适用电源：220VAC±10%（50Hz）
四、产品组成
实验平台由实验桌、实验台架、存储柜、实验挂箱组件、传感器组件等组成。具体参数如下：
|
序号 |
部件名称 |
功能及技术参数 |
数量 |
|
1 |
实验桌 |
1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。
2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。
3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。
4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。 |
1套 |
|
2 |
实验台架 |
实验台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实验模块等。 |
1套 |
|
3 |
存储柜 |
采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。 |
1套 |
|
4 |
电脑桌 |
钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。 |
|
|
5 |
单相交流电源模块 |
（1）提供电压220V交流电源。交流电源输出设有电源保护系统，相间过电流及直接短路均能自动保护。提供单相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。
（2）实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。 |
1套 |
|
6 |
直流稳压电源/信号源模块 |
提供高稳定的±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）、直流稳压电源；提供低频信号系统源1Hz-30Hz（可调）；音频信号源0.4KHz-10KHz；提供差动放大器一组，具有增益、调零电位器。 |
1块 |
|
7 |
温度控制模块 |
智能温控仪一只，二组温度电源。 |
1块 |
|
8 |
测量仪表模块 |
提供温度表一只;转速/频率表一只,带功能切换开关;电压表一只，量程2V、20V切换，指针式压力表一只。 |
1块 |
|
9 |
智能数据采集模块 |
设计有8路模拟量输入接口（4路电压采集，4路电流采集），1路高速脉冲信号输入接口，8路数字量输入接口，2路模拟量输出接口（1路电压采集，1路电流采集），8路数字量输出接口。一只智能型温度控制器，可以接入PT100及热电偶。采集板模块配套上位机软件可以实现数据的实时采集，设有PID调节单元可以实现温度、流量、压力等的PID控制。 |
1块 |
|
10 |
传感器模块一 |
包含电阻传感器电路与霍尔式传感器转换电路，电容式传感器转换电路 |
1块 |
|
11 |
传感器模块二 |
包含光电传感器转换电路，电感式传感器转换电路 |
1块 |
|
12 |
传感器模块三 |
包含温度式传感器转换电路与控制电路，流式传感器转换电路 |
1块 |
|
13 |
传感器模块四 |
包含热电偶、热电阻传感器转换电路，压电式传感器转换电路 |
1块 |
|
14 |
传感器模块五 |
包含光纤传感器转换电路，压力传感器转换电路 |
1块 |
|
15 |
传感器模块六 |
包含超声波传感器转换电路，湿敏传感器转换电路 |
1块 |
|
16 |
传感器模块七 |
包含移相器，相敏检波器，低通滤波器，热释电红外传感器转换电路 |
1块 |
|
17 |
传感器实验组件 |
见传感器实验组件清单 |
1套 |
|
18 |
实验导线 |
|
1套 |
|
19 |
实验指导书 |
|
1本 |

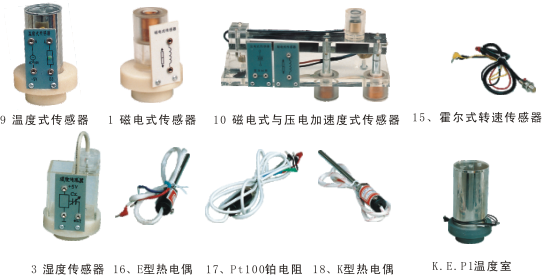

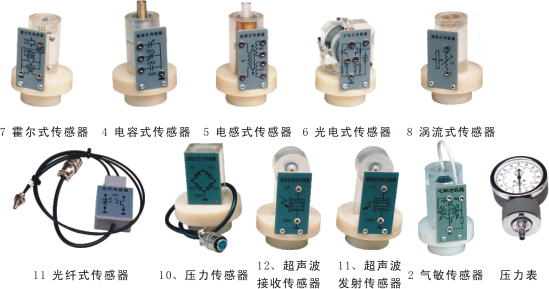

传感器实验组件清单
|
序号 |
传感器名称 |
量 程 |
精 度 |
|
1 |
电阻式传感器 |
± 1mm |
± 1.5% |
|
2 |
霍尔式传感器 |
≥ 2mm |
0.1% |
|
3 |
电容式传感器 |
± 5mm |
± 1.3% |
|
4 |
电感式传感器 |
± 5mm |
± 3% |
|
5 |
光电式传感器 |
0-2500转/分 |
≤ 1.5% |
|
6 |
涡流式传感器 |
≥ 1mm |
± 3% |
|
7 |
温度式传感器 |
0-80℃ |
± 2% |
|
8 |
磁电式传感器 |
|
0 .5V/m |
|
9 |
压电式加速度传器 |
1-30Hz |
± 2%/s |
|
10 |
光纤式传感器 |
≥1.5mm |
± 1.5% |
|
11 |
压力传感器 |
0-30kpa |
± 2% |
|
12 |
超声波传感器 |
20-60cm |
1cm |
|
13 |
气敏传感器 |
50-200ppm |
|
|
14 |
湿敏传感器 |
10-95%RH |
± 5% |
|
15 |
霍尔式转速传感器 |
0-2500 转/分 |
± 1.5% |
|
16 |
E 型热电偶 |
0-800℃ |
± 3% |
|
17 |
Rt100 铂电阻 |
0-800℃ |
± 2% |
|
18 |
K 型热电偶 |
0-800℃ |
± 3% |
|
19 |
铜电阻 Cu50 |
0-100℃ |
± 3% |
|
20 |
涡流测速传感器 |
0-2500转/分 |
|
|
21 |
磁电测转速传感器 |
0-2500转/分 |
|
|
22 |
热释电红外传感器 |
|
3200V/W |
|
23 |
光电旋转编码器 |
1000P/R |
|
|
24 |
光栅传感器 |
行程100mm |
5μm |
★五、配套教学资源（共1套，购5台以下无此项配置）：
★（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1、本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2、课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3、为了教学的统一性要求在线教育平台与实验装置是同一个生产商！
4、在线教育开放平台资源库
★1、《模拟电子技术》课程要包括：1 .常用半导体器件（1.1 半导体的基本知识、1.2 二极管、1.3 三极管、1.4半导体器件的识别与检测），2. 直流稳压电源（2.1 整流电路、2.2 滤波电路、2.3 稳压电路），3. 基本放大电路（3.1 放大电路的基本知识、3.2 基本共射极放大电路、3.3 分压式偏置共射放大电路3.4 共集电极放大电路），4. 功率放大电路（互补对称功率放大电路），5 .差动放大电路与集成运算放大器，6. 放大电路中的反馈（6.1 反馈的基本概念、6.2 负反馈对放大电路性能的影响），7 .集成运算放大器的应用（7.1 集成运放的应用基础、7.2 集成运放的线性应用），8. 正弦波振荡器（8.1 正弦波振荡电路概述、8.2 RC 正弦波振荡电路）。
★2、《数字电子技术》课程要包括：1.章数字电路基础（逻辑函数的卡诺图化简法） ，2.逻辑门（集成逻辑门电路），3.电路集成触发器 （3.1 主从触发器3.2边沿触发器3.3 CMOS 集成触发器），4.时序逻电路（4.1时序逻辑电路的分析、4.2时序逻辑电路的分析），5.脉冲波形的产生与整形电路（5.1多谐振荡器、5.2施密特触发器、5.3.555 定时器及其应用）
★3、《电子产品设计制作》课程要包括：项目一 智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示），项目二 电子秤（称重传感器工作原理、电子秤效果演示），项目三 电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）
★4、《嵌入式技术应用》课程要包括：
教学项目 1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处理器、STM32 系列处理器），
教学项目 2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和输入输出库函数、Cortex-M3 工作模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关结构体、Cortex-M3 处理器结构、STM32 系统结构、STM32 时钟配置），
教学项目 3（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作）
教学项目 4（认识嵌入式应用技术与开发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、）
教学项目 5（SysTick 定时器、库函数中的 SysTick 相关函数、SysTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数）
教学项目 6（串行通信基本知识、STM32 的USART 串口、STM32 串口的相关寄存器、STM32 串口相关函数、认识WIFI 通信模块、认识 Zigbee 通信模块、ZigBee 通信模块使用）
教学项目 7（STM32 模数转换简介、STM32 的 ADC 结构STM32 模数转换相关寄存器、STM32 的 ADC 设置、ADC 相关的库函数）
（二）传感器3D仿真软件
内容包含超声波传感器、热释电传感器、应变片传感器、气敏传感器、差动变压器、电涡流传感器、热电偶传感器、PT100传感器8种典型的传感器，每种传感器包含传感器简介、传感器的组合结构、传感器的工作原理、传感器的实验案例4部分，采用3D展示和语音同步解说相结合的模式。
六、实验项目
实验一：电阻式传感器的半桥性能实验
实验二：电阻式传感器的全桥性能实验
实验三：半桥、全桥性能实验
㊣实验四：电阻式传感器的震动实验
㊣实验五：电阻式传感器的电子秤实验
实验六：变面积式电容传感器特性实验
实验七：差动式电容传感器特性实验
㊣实验八：电容传感器的震动实验
㊣实验九：电容传感器的电子秤实验
实验十：差动变压器的特性实验
实验十一：自感式差动变压器的特性实验
㊣实验十二：差动变压器的震动实验
㊣实验十三：差动变压器的电子秤实验
实验十四：光电式传感器的转速测量实验
实验十五：光电式传感器的旋转方向测量实验
实验十六：接近式霍尔传感器实验
实验十七：霍尔传感器的转速测量实验
实验十八：涡流传感器的位移特性实验
实验十九：被测体材质对涡流传感器特性的影响实验
㊣实验二十：涡流式传感器的震动实验
㊣实验二十一：涡流式传感器的电子工业秤实验
实验二十二：涡流式传感器的转速测量实验
实验二十三：温度传感器及温度控制实验（AD590）
实验二十四：K型热电偶的温度控制实验
实验二十五：E型热度电偶的温度控制实验
实验二十六：铂电阻的温度控制实验
实验二十七：铜电阻的温度控制实验
实验二十八：磁电式传感器的特性实验
实验二十九：磁电式传感器转速测量实验
㊣实验三十：磁电式传感器的应用实验
实验三十一：压电加速度式传感器的特性实验
实验三十二：光纤传感器的位移特性实验
实验三十三：光纤传感器的振动实验
实验三十四：光纤传感器的转速测量实验
实验三十五：压阻式转压力传感器的特性实验
㊣实验三十六：压阻式传感器的差压测量
实验三十七：超声波传感器的位移特性实验
㊣实验三十八：超声波传感器的应用实验
实验三十九：气敏传感器的原理实验
实验四十：湿度式传感器的原理实验
实验四十一：热释电红外传感器实验B型
实验四十二：移相器实验B型
实验四十三：相敏检波器实验B型
实验四十四：光电编码器测速实验
实验四十五：光栅尺测距实验
备注：带㊣ 号实验为思考实验
