SG-QC59发动机和变速器综合实训台

时间:2022-03-26 16:05:33

SG-QC59发动机和变速器综合实训台



发动机和变速器综合实训台配置
1、捷达发动机和变速器综合实训台
2、丰田发动机和变速器综合实训台
3、本田发动机和变速器综合实训台
4、别克发动机和变速器综合实训台
5、科鲁兹发动机和变速器综合实训台
6、卡罗拉发动机和变速器综合实训台

发动机和变速器综合实训台技术规格
工作电源:直流12v
燃油标号:依发动机型号
油箱容积:10l
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:120*80mm
外形:1700*1000*1700mm (长*宽*高)

发动机和变速器综合实训台功能特点
1.真实可运行的电控汽油发动机和自动变速器,充分展示电控发动机与自动变速器的组成结构和工作过程。

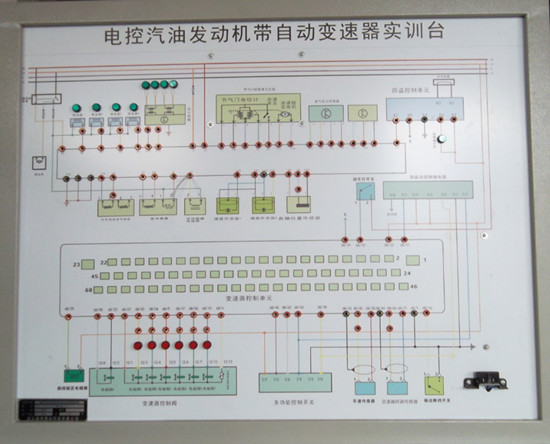

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控汽油发动机与自动变速器实物,认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座,可连接专用或通用型汽车,对发动机和自动变速器电控系统进行ecu编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6.实训台配备有油门控制装置,可方便对发动机加速减速。
7.实训台配备有制动系统(制动踏板、制动总泵、制动分泵、制动盘),可对输出轴进行自动变速器的失速实验,检测发动机及自动变速器的动力参数。
8.实训台配备有电源总开关、水箱防护罩、输出轴防护罩等安装保护装置。
9.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
10.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,正前方/两侧焊接圆形护手杆,移动灵活,安全可靠、坚固耐用。

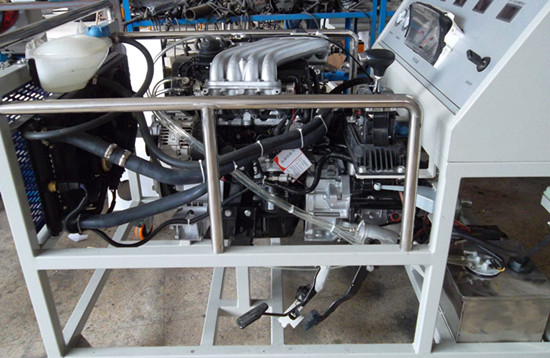

SG-QC59发动机和变速器综合实训台(图2)

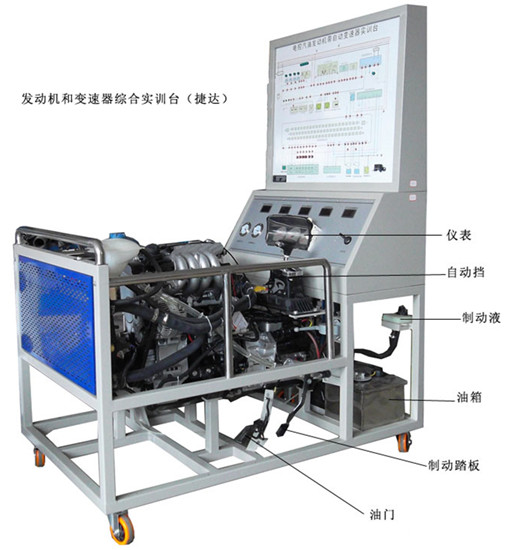

SG-QC59发动机和变速器综合实训台(图3)
