SG-DP018型ABS/ASR制动系统实训台

时间:2022-04-09 15:38:29

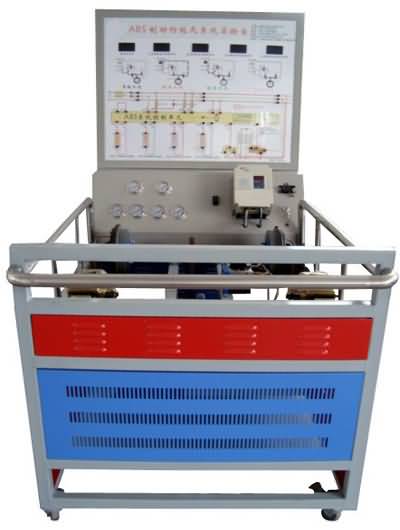

SG-DP018型ABS/ASR制动系统实训台




一、ABS/ASR制动系统实训台简介
本实验台以宝来 ABS/ASR制动系统为主体材料, ABS/ASR系统能够正常运行,即可模拟ABS/ASR系统的工作过程演示。适用于各类型院校及培训机构对汽车ABS/ASR系统理论和维修实训的实训教学需要。本实训台实训功能齐全、操作方便、安全可靠、美观大方。附使用说明书与实验指导书,相关课题的教学资料。

二、ABS/ASR制动系统实训台结构组成
宝来 ABS/ASR阀体总成、ABS/ASR控制单元、前后碟制动机构、轮速传感器及信号盘、仪表系统;面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架。

三、ABS/ASR制动系统实训台功能特点
1、主缸油压与分缸油压实时指针式压力表显示;
2、液压泵工作状态通过LED灯显 示;
3、彩色原车电路原理图,油压原理图
4、轮速通过调速电机进行调整;
5、自动断电保护装置,避免电机反拖,有效保护电器元件;
6、ABS/ASR系统动态演示,仪表ABS/ASR故障灯显示故障;
7、外接式电脑检测端子便于检测电路电压或电阻;
8、OBD数据输出接口,便于通过专用检测仪器进行检测。
9、故障模拟系统可模拟实际运行工况,设置多种实车ABS/ASR系统常见故障。具体内容详见故障模拟设置装置说明。
10.实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。
11.可进行ABS/ASR制动系统排空及调整、系统匹配等实训。

四、技术参数
外观尺寸1650×1000×1850mm(长X宽X高)
电机:3.5KW变频电机
电机电源:380V
ABS系统电源:60AH蓄电池
工作温度:-50℃~50℃
