时间:2024-08-28 09:41:53
序号 | 名 称 | 规格/型号 | 数量 | 单位 |
1 | 处理器 | 英特尔i5-6500 | 1.00 | PCS |
2 | 主板 | 华硕B365M | 1.00 | PCS |
3 | 内存 | 16G | 1.00 | PCS |
4 | 固态硬盘 | 256G | 1.00 | PCS |
6 | 显卡 | 1050TI 4G | 1.00 | PCS |
7 | 电源 | 400W | 1.00 | PCS |
9 | 风扇 | 标配 | 1.00 | PCS |
10 | 鼠标 | 标配 | 1.00 | PCS |
11 | 音箱 | 标配 | 1.00 | PCS |
自由度 | ≮位移 | ≮速度 | ≮加速度 | 重复精度 | 定位精度 |
俯仰 | +/-10° | 0-30°/s | 0-60°/s2 | 0.03° | 0.01° |
侧倾 | +/-10° | 0-30°/s | 0-60°/s2 | 0.03° | 0.01° |
升幅 | +/-100mm | 0~150mm/s | ±0.4g | 0.1mm | 0.05mm |
参数性质 | 序号 | 技术参数与性能指标 |
1 |
一、学员练习分系统 (一)软件部分 系统应具有启动、熄火、转向、离合、制动等操作响应功能,为学员驾驶练习提供一个较真实驾驶模拟环境。 1.练习功能 应具备符合大纲规定课目的驾驶模拟练习功能。 2.自检功能 应具备系统自检功能。 3.引导提示功能 在练习模式下可开启和关闭该功能,开启状态下对错误操作可进行文字和语音提示。 4.考核功能 能够实现考核功能。 5.性能要求 ①前方视景、左右后视镜视景图像与实车驾驶员图像视角一致。左右后视镜视景可调。 ②驾驶操作部件与实装位置、力感、行程、颜色基本一致。 ③三自由度平台(座椅)在车辆行驶中产生与地形起伏相一致的颠簸,使车载人员练习时具有实车行驶中的前倾、侧滑、碰撞、震动、淤陷、涉水等感觉,便于维护,能够安全合理地进行紧急停止。 ④各种仪表根据驾驶数据由触摸显示屏图形输出,开关使用触摸屏模拟。仪表和开关的形状、位置关系按实装车辆设计。 ⑤针对不同车型的特点,建立车辆动力学模型和运动学模型,仿真效果符合对应车型机动特性,确保效果逼真。 ⑥可生成各课目练习所需三维地形、道路景况、雨雪风雾等天候及昼夜不同时段照明情况;能够模拟昼夜、各种天候、不同路况条件下的驾驶练习。 ⑦采集数据速率:每帧不大于20ms;并能对各操作传感器进行检测。采集软件设置信号采集频率不低于50赫兹,间隔不大于20ms。 ⑧初始化时间不超过30s,后期资源导入时间不超过1s。 |
|
2 |
二、资源库 1、练习车型库。 解放CA1125J运输车、解放CTM13、东风猛士EQ2050B、东风天锦1120、泰安TA4360、豪沃1167、东风EQ1118、勇士BJ80、陕汽2190、 2.动力系统:与实车一致,满足驾驶模拟交互操作需要。可与泥泞路段、卵石路段、高速公路三种地面依据路面工况标准进行交互,可仿真三种地面对轮胎的作用效果,如轮胎沉陷、侧滑、地面纹理变化。 |
|
3 |

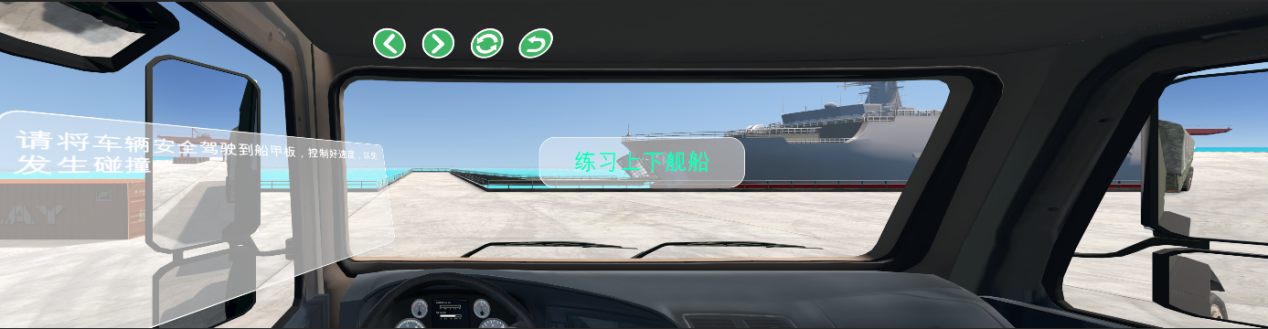

三、练习课目库。 1.场地驾驶典型课目驾驶模拟练习,主要包括坡道起步、上坡转弯换挡、直角转弯、通过错位小巷、通过限宽门、通过圆形错位障碍、通过N字路、单边桥、双边桥、通过蛇形道路、通过8字路、通过横断路、通过单凸路、通过高架桥、倒库移位、飞跃断桥、斜坡道路、侧方停车、垂直停车、斜位停车、模拟考试、考试模拟20个课目。 2.道路课目驾驶模拟练习,主要包括、森林路段、一般道路、城市道路、高速公路、山区道路、乡村道路、沙漠戈壁地区、草原荒漠地区、高原道路、达坂路等10个课目。 3.复杂路段驾驶练习,主要包括泥泞路段、涉水路段、松沙路段、卵石路段、冰雪路段等5个课目。 4.战地训练,主要包括、蛇形路线、弹坑路段、通过浮桥、进出掩体、通过侧破、通过燃烧路段、通过山丘、通过堑壕、通过反坦克壕、通过战地组合障碍等10个课目。 5.基础训练练习,主要包括、仪表盘信号介绍、档位练习、方向盘训练、手刹训练、离合学习、刹车学习、油门练习、综合练习。 6样式驾驶练习,主要包括,公路掉头、移库、综合技能驾驶。 7.特殊天候条件驾驶模拟练习,主要包括夜间、雨天、雾天、雪天、风沙天等5种天候。 8.上下运输工具驾驶模拟练习,主要包括上下铁路平车、上下舰船、上下运输机等3个课目。 9.应急避险练习,主要包括爆胎、车辆侧滑、转向失灵、制动失灵、突然熄火、车辆失火、车辆落水、突遇飞石等8个课目。 10.车辆防卫练习,主要包括车辆隐蔽伪装、通过核沾染区、通过化学、生物袭击地段等3个课目。 |
|
4 |
四、练习条件库。 其他三维模型素材: 1.相关车辆包括:民用车辆有皮卡车,SUV,乘坐车(小型、中型、大型),货车(轻型、重型)等不少于5种车辆。 要求:车辆加入场景后可自主运行,包括自动行驶、避障、等待等效果,形成与真实环境基本一致的交通环境(车流量区分小、中、大三种类型,可随机控制)。 2.地物有高速收费站,加油站,桥涵,村庄等地物不少于4种模型;辅助设施包含交通信号、道路栏杆等不少于6种模型。 4.打击素材: 有烟雾、火花、碎片效果,不能造成系统卡顿;打击需在地面或者房屋等模型上形成简单的毁伤动画效果,如坑、碎片等。 能输出驾驶过程中的各种音响效果,以及打击、爆炸等音响。包括爆炸声、车辆启动声、刹车声、飞机轰鸣声、击中车辆声、人员哀嚎声、风声、雨声、撞击声等11种。 5.天候条件素材:包括晴天、雨天、雾天、雪天、风沙天等五种天候。雨天、雾天、雪天、风沙天分为三个级别,如雨(雪)天分小雨(雪)、中雨(雪)、大雨(雪)。 6.时间素材:包括昼夜两种时段,随着时间推移发生变化,模拟24小时昼夜光照变化。可选择一天24小时内的任意时段。 7.人物模型:包括4类。要求包含骨骼动画,如行走、跑步、跳跃、还击、卧倒等共8类(包括死亡、受伤、携带轻重装备、单人防护装具等设备、动作及对应模型) |
|
5 |
五、地形道路库。 地形道路库 整体上练习地形不少于100平方公里,选择典型地域进行建模,要求能够包括高程信息数据(为灰度图,精度为米级),可支持卫星影像贴图、地表纹理贴图,要求能采取资源动态加载模式,延迟不超过1s;对大地形模型进行渲染分层,根据视角距离远近,并可以进行资源动态加载,包括山地、丘陵、平原、水网稻田、沙漠戈壁等五类,除特定地貌特征(沙漠、湖泊等),其他均有植被覆盖。布置形式:各类型道路纵横交错,设计多个平交、立交道口,部分砂石路面可局部形成迂回;平原道路设计布局可选择环状(闭合、不闭合)、枝状、坡地或山地道路设计布局可采取盘旋、尽端式,各种布局均可综合运用。 在整体地形基础上,特殊地段驾驶模拟三维地形不小于2千米*2千米,单个课目练习道路长(含障碍物)不小于200米,组合障碍驾驶道路长为2000米; 复杂路段驾驶三维地形不小于5千米*5千米,道路长不小于20千米,道路及两侧精细地形宽不小于50米; 道路及道路两侧精细地形网格精度:≤1.5米; 图形刷新频率≥30帧/秒。 (1)场内驾驶课目。 1.根据通过直角转弯、通过S形路、左(右)倒车、倒车入库、坡道起步、上坡转弯换挡、通过单凸路、通过横断路、通过右单边桥、通过双边桥、通过高架桥、通过圆形错位障碍、通过错位小巷、通过限制门、综合技能驾驶、通过组合限制路段等16个课目要求,建立相应三维地形和障碍物。 2.具体课目尺寸、场地设置要求按照《汽车驾驶练习大纲》《汽车驾驶员练习和管理工作指南》相关标准设计。 (2)复杂驾驶场地。 1.山丘、通过侧坡、通过蛇形障碍、通过燃烧路段、通过浮桥和通过组合障碍等10个课目练习的三维地形生成、相应障碍物建模及显示,具体课目尺寸、场地设置要求按照《汽车驾驶练习大纲》《汽车驾驶员练习和管理工作指南》相关标准设计。 2.掩体要求:掩体底部长8.45m,宽3.55m,出口宽3.05m,深度3.51m,斜坡坡度为18%。 3.山丘要求:山丘高5m,宽10m,顶端平台长15m,宽5m,上下坡度分别为27%、21%。 侧坡要求:斜坡长32m,底部长5.1m,坡度均为27%。 4.蛇形障碍要求:长45m,限制杆间距15m,不同车型不同蛇形路障碍设置。 5.堑壕要求:带车辙桥的堑壕桥高0.1m,桥长5m,桥宽0.5m,斜坡长0.5至0.8m。桥面中心距为和2.01m。 6.反壕要求:出入口宽4m,深2m,斜坡长5m,底部长6m,底部宽4m,壕沟至限制杆距离2m。 7.坑要求:在路宽不小于6m,长不小于40m砂石路上设置大、中坑各1个,小坑若干。大坑直径约5m、深约1.8m。中坑直径约3.6 m、深约1.2m。小坑直径约1m、深约0.8m。 8.燃烧路段要求:在长不少于100m、路面较平坦、具有较好通行能力的道路上,设3~5m长的燃烧带,其中设置2个直径不少于3m的环状火焰或者设置3~5个燃烧点,放置发烟罐3~5个。 9.浮桥:利用若干节退役舟桥(油桶)联接在一起浮于水面上,舟桥(油桶)上铺设桥板形成浮桥,长度不少于50m,宽不少于6m,两侧设有简易安全护栏,两端利用渡板与引桥连接。 10.特殊组合限制路段包含上述9种。 (3)城市道路。 1.按照城市道路实际建模。 2.道路设有中央隔离带,每侧至少有三条以上机动车车道,汽车分向、分道行驶,互不干扰。 3.沿途设有非机动车道、绿化隔离带、护栏、地标线、人员行走、交通信号灯、交通标识、树木、安全监控及通讯设施等。 (4)涉水路段。 水面高度可调节,最高1.2m。(根据季节不同,有的路段(如河床)下雨天就成为涉水路,汽车涉水时,水的浮力使汽车对河床的压力减小,车轮附着力也随之变小,驱动轮容易打滑;水流的作用会增加行驶阻力;横向的水流冲击,还会使汽车产生横向滑移;汽车行驶在涉水路段,很难观察到水下情况,增加了驾驶操纵难度)。 (5)泥泞路段。 与实际道路路况一致,天晴时,是乡村路,雨天为泥泞路。 (6)卵石路段。 与实际道路路况一致,由大小卵石组成。 (7)冰雪路段。 与实际道路路况一致。 (8)山区道路。 1.按照山区道路实际建模。 2.道路无中央隔离带,标单黄线或双黄线,每侧至少有一条以上机动车车道,汽车混合行驶,互相干扰。 3.道路两侧为傍山路、有悬崖、急弯、鸣笛、减速等交通标识。 4.含连续上下坡。 (9)松沙道路。 与实际道路路况一致。 (10)上下铁路平车驾驶。 1.铁路装卸载站。 2.顶端站台、侧端站台、制式站台。 3.普通平车N16。 (11)上下舰(船)驾驶。 1.码头、吊具。 2.可用于运输大型车辆的船不少于2种。 3.引桥。 (12)上下运输机驾驶。 1.外部结构按照飞机真实外观建模。 2.内部结构按照飞机货舱尺寸建模。 (13)实景道路。 所属区域典型道路长不小于120千米,道路及两侧精细地形宽不小于50米; 道路及道路两侧精细地形网格精度:1.5米; 图形刷新频率≥30帧/秒。 布置形式:各类型道路纵横交错,设计多个平交、立交道口,部分砂石路面可局部形成迂回;平原道路设计布局可选择环状(闭合、不闭合)、枝状、坡地或山地道路设计布局可采取盘旋、尽端式,各种布局均可综合运用。 |
