SG-LY33 变频恒压供水系统实训装置

时间：2025-06-03 17:38:11

一、系统概述：

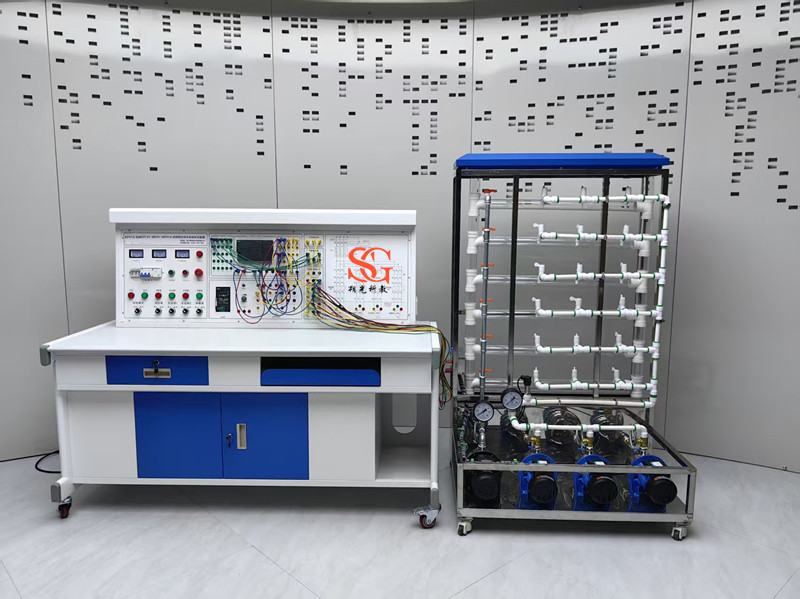

变频恒压供水系统实训装置，集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型技能实训考核设备。
二、系统特点：
1、控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。
2、控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
3、控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。
4、控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。
三、技术参数：
1. 输入电源：三相四线～380V±10% 50Hz
2. 环境温度：+4℃～+45℃
3. 装置容量：＜5kVA
4. 外形尺寸：控制屏1620mm×805mm×1590mm，控制柜900mm×760mm×1960mm
5. 安全保护：具有漏电自动保护装置
四、实训项目：
1、控制屏结构认识与调试
2、单泵控制变频恒压供水
3、双泵切换变频恒压供水
4、生活水系统静态压力控制
5、生活水系统动态压力控制
6、生活水系统的分时控制
7、夜间休眠模式下的供水
8、消防状态控制
9、综合控制系统
五、基本配置：
1. 电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
(1)交流电源（带有过流保护）：单相交流电 220V 50Hz
三相交流电 380V 50Hz
(2)三相电源指示灯
(3)三相电源指示仪表
2. 楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和固定调节机构，便于移动和固定。
3. PLC
PLC采用西门子S7-200 smart SR40，提供了PLC开发环境，可以让学生自行设计控制方案；变频器采用西门子V20系列。
(1)生活供水管网的恒压供水
(2)可实现以天为周期的定时控制压力控制，以适应供水压力变化的需求
(3)夜间可启动休眠小泵运行实现最大限度节能，实现小流量下的生活供水
(4)火警状态，可自动启动消防泵，完成消防模式下的恒压供水
(5)可实现带上位机系统的PID控制
4. 手动控制装置
控制系统采用手动控制和自动控制两种控制方式，手动控制器在实际工程应用中具有十分的重要性，在该装置当中加入该装置具有如下作用：
(1)在自动控制器失效的状态下，手动控制系统可以保证系统的可靠运行
(2)在系统投入自动控制前，可用手动控制器检验动力线路和动力设备的运行工况，可靠保护PLC和变频器设备
5. 恒压供水模型
供水模型全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能生动模拟大楼给排水系统的典型结构
6. 监控软件
配备监控系统软件,可以实现对供水过程的全监控。实现控制系统的参数整定和状态分析。提供组态软件，可以让学生自行设计监控界面。

SG-LY33 变频恒压供水系统实训装置配置

1.R	变频器	1套	1.功率0.37KW，带通讯接口； 2.带智能BOP操作面板；
2.R	电控柜	1台	1.标准控制柜H1800W800D800；含成套器件；IP55防护等级，带底托万向轮； 2. 端子50个；熔断器端子10个；继电器5个； 3.冷轧钢板1.2mm、底板撑条2mm；；支撑架及支撑条800*800； 4. 4只万向轮；220V空气开关，380V空气开关；漏电保护器，电缆线；辅料（套管、线接头、动力插座），机。
3.R	PLC	1台	PLC主机，标准型40点晶体管型CPU模块,24V电压输入，24点数字量输入，16点数字量输出，带高速计数器，带数据保持功能，晶体管控制型；带编程软件
4.R	模拟量输入模块	1台	4路4-20mA输入
5.R	模拟量输出模块	1台	2路4-20mA输出
6.R	电磁流量计	1个	220V电压输入、铸铜材质；
7.R	触摸屏	1个	7寸，带通讯接口，65535色
8.R	水箱实训器	1个	1. 压力变送器1个和压力表6个：24V电源输入； 2. 压力液位变送器2个：24V电源输入，投入式0-1m； 3. 开关电源1个：220V、2A输入，24V、10A输出； 4. 电磁阀和微型电动球阀：220V输入，24V输出，常闭，螺纹安装； 5. 不锈钢水箱1个含管道1批：不锈钢304材质1.2MM； 6. 水泵3台：0.37KW电机，35米扬程,1.6m3/H； 7. PLC下载线1条；
