SG-X62变频恒压供水技能实验模型

时间:2022-03-12 17:28:00

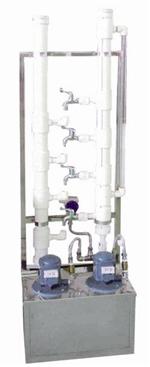

SG-X62变频恒压供水技能实验模型(图1)



一、变频恒压供水技能实验模型特点
SG-X62变频恒压供水技能实验模型是随变频调速技术日益成熟和完善,人们节能意识不断增强的形势下,由本公司精心研制开发生产的设备。该模型可模拟住宅小区、高层建筑的生活及消防供水系统。模型主要由变频调速水泵、压力变送器、蓄水池、水龙头等设备构成,能够完成常规的电机变频调速、静态压力定值控制、动态变频恒压供水等实训项目。
它可广泛应用于本公司生产的配有变频器实验挂箱或配有变频器、PLC、继电接触器实训挂箱的实训装置中。
变频器模块:
采用三菱D720S高性能变频器,三相输出,输出功率0.37KW。集成RS485通信接口,提供BOP操作面板;具有线性V/F控制、平方V/F,可编程多点设定v/f控制,磁通电流控制(FCC)等多种控制模式。集成数字量输入3个,模拟量输入1个,模拟量输出1个,继电器输出1个;具有过电压、欠电压保护,变频器、电机过温保护,接地故障保护,短路保护等保护功能。

二、变频恒压供水技能实验模型技术参数
1、工作电源:三相四线制AC380V±10%/50Hz;
2、工作环境:温度+3℃-+45℃;相对湿度<85%(25℃);海拔<4000m;
3、变频范围:25Hz-50Hz;
4、外形尺寸:500mm×375mm×1700mm;
5、压力控制范围:低压控制4-12kPa;高压控制10-35kPa。
