双重联锁的三相异步电动机正反转控制线路

时间：2023-10-10 09:51:24

双重联锁的三相异步电动机正反转控制线路
一、操作所需电器元件明细
代 号 名     称 型    号 规      格 数量 备   注
QF 低压断路器 DZ108-20/10 0.63-1A 1
FU 直插式保险座 RT14-20/2A 配熔体3A 3
KM1
KM2		 交流接触器 CJX2-1210 线圈AC380V 2
FR 热继电器   整定0.63 1
SB1
SB2
SB3		 按钮开关     3 SB2、SB1用绿色 SB3红色
XT 接线端子排     10位
M 三相鼠笼式
异步电动机		 WDJ24（厂编） UN380V（Y） 1


二、电路图

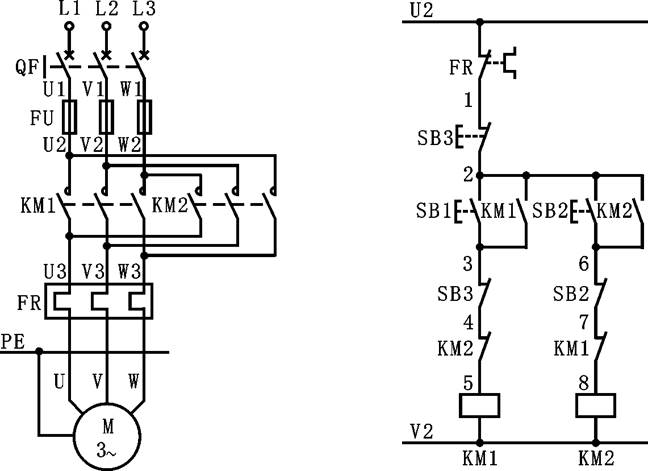

图5C（a）
该控制线路集中了按钮联锁和接触器联锁的优点，故具有操作方便和安全可靠等优点，为电力拖动设备中所常用。

三、安装与接线

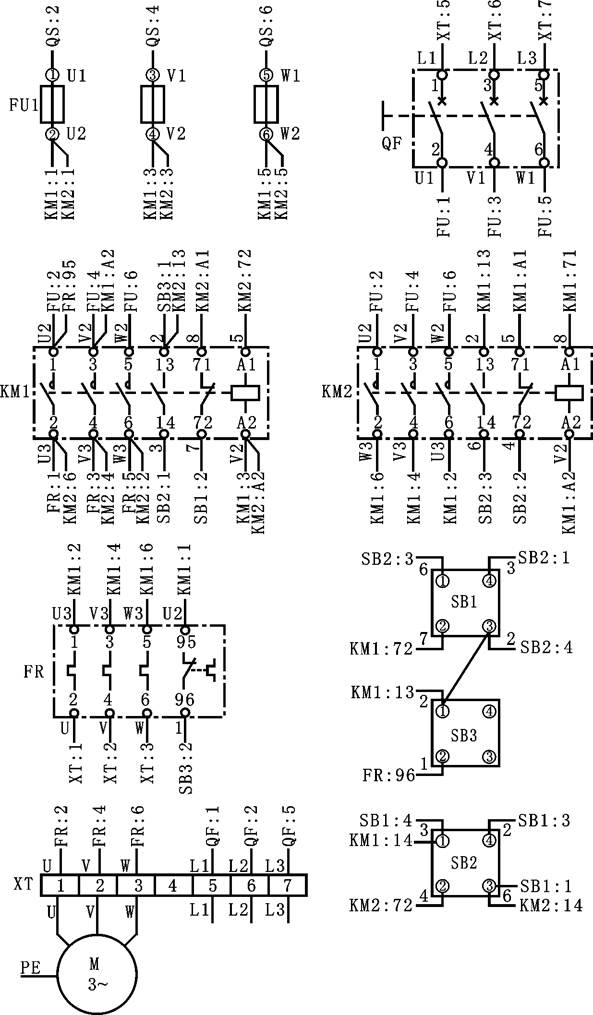

图5C（b）
按布置图器件的位置，在WD-21、WD-22挂板上选择QF、FU、KM1、KM2、FR、SB1、SB3、SB2、XT等器件。图5C（b）为用中断线表示的单元接线图，每个器件端子处接的线号及端子之间的连线图上已明确示出。对接线和查线带来很大方便。安装与接线后，应符合第二章的要求。

四、检测与调试
1、经检查接线牢固、无误后，按下SB1（或SB2），电机应正转（或反转）；按下SB3电机应停转；
2、按下SB1，电机应正转；松开SB1，再按下SB2，电机应从正转状态变为反转状态。
3、按下SB2，电机应反转；松开SB2，再按下SB1，电机应从反转状态变为正转状态。
4、若控制线路不能正常工作，则应分析排除故障后才能重新操作。

五、思考题
为什么要采用双重联锁？如果单采用按钮或接触器联锁，可能会有什么意外事故发生。
