正转反转点动、启动控制线路

时间:2023-10-14 10:52:45

正转反转点动、启动控制线路
一、实验所需电气元件明细表:
代号 名称 型号 数量 备注
QF 低压断路器 DZ108-20/10 1
FU1 直插式保险座 RT14-20/2A 3 装熔芯3A
FU2 直插式熔断器 RT14-20 1 装熔芯2A
KM1、KM2 交流接触器 CJX2-1210 2 线圈AC380V
FR 热继电器 LR2-D1305N/0.63-1A 1
SB1~SB5 按钮开关   5 2绿2红1黑
M 三相鼠笼异步电机 WDJ24(厂编) 1 380V/Y


二、电气原理

图6(a)
图6(a)控制线路的动作过程是:
(1)正转启动控制  合上电源开关QF,按正转起动按钮SB2,正转控制回路接通,KM1的线圈通电动作,其常开触头闭合自锁、常闭触头断开对KM2联锁,同时主触头闭合,主电路按U1、V1、W1相序接通,电动机正转。
(2)正转点动控制  合上电源开关QF,按点动按钮SB4,触头SB4(3-4)接通,KM1的线圈通电动作,电动机正转,由于此时触头SB4(3-6)断开,KM1不能自锁;松开SB4,SB4(3-4)先断开,SB4(3-6)后闭合,KM1失电释放,电机停止。
(3)反转启动控制  合上电源开关QF,按反转起动按钮SB3,反转控制回路接通,KM2的线圈通电动作,其常开触头闭合自锁、常闭触头断开对KM1联锁,同时主触头闭合,主电路按W1、V1、U1相序接通,电动机反转。
(4)反转点动控制  合上电源开关QF,按点动按钮SB5,触头SB5(3-7)接通,KM2的线圈通电动作,电动机反转,由于此时触头SB5(3-9)断开,KM2不能自锁;松开SB5,SB5(3-7)先断开,SB5(3-9)后闭合,KM1失电释放,电机停止。
三、安装与接线

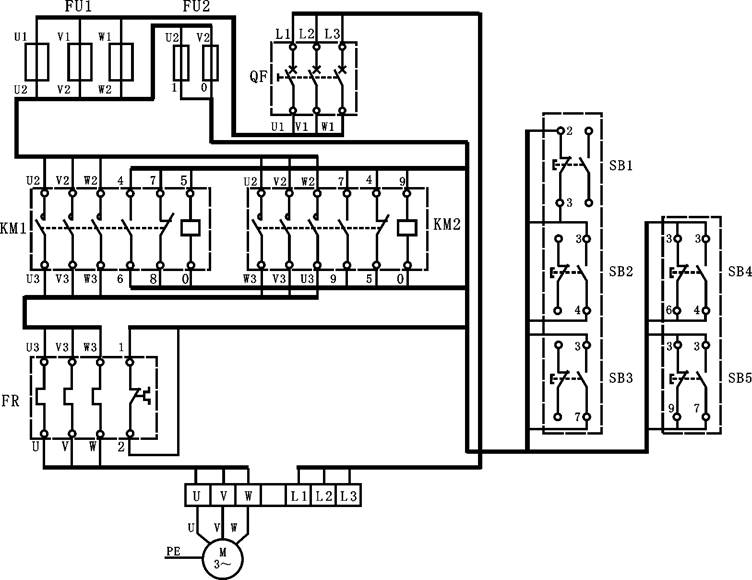

布置与接线可参考图6(b),操作者应画出实际接线图。安装与接线后应符合第二章的要求。
四、检测与调试
    确认接线正确后,接通交流电源,按下SB2,接触器KM1吸合并自锁,电机正转;按下SB1,再按SB3电机应反转;按下SB1,电机应停转。按下SB4,电机正转,松开SB4,电机停止;按下SB5,电机反转,松开SB5,电机停止;若不能正常工作,则应分析并排除故障。


图6(b)
