时间:2024-10-11 16:07:00

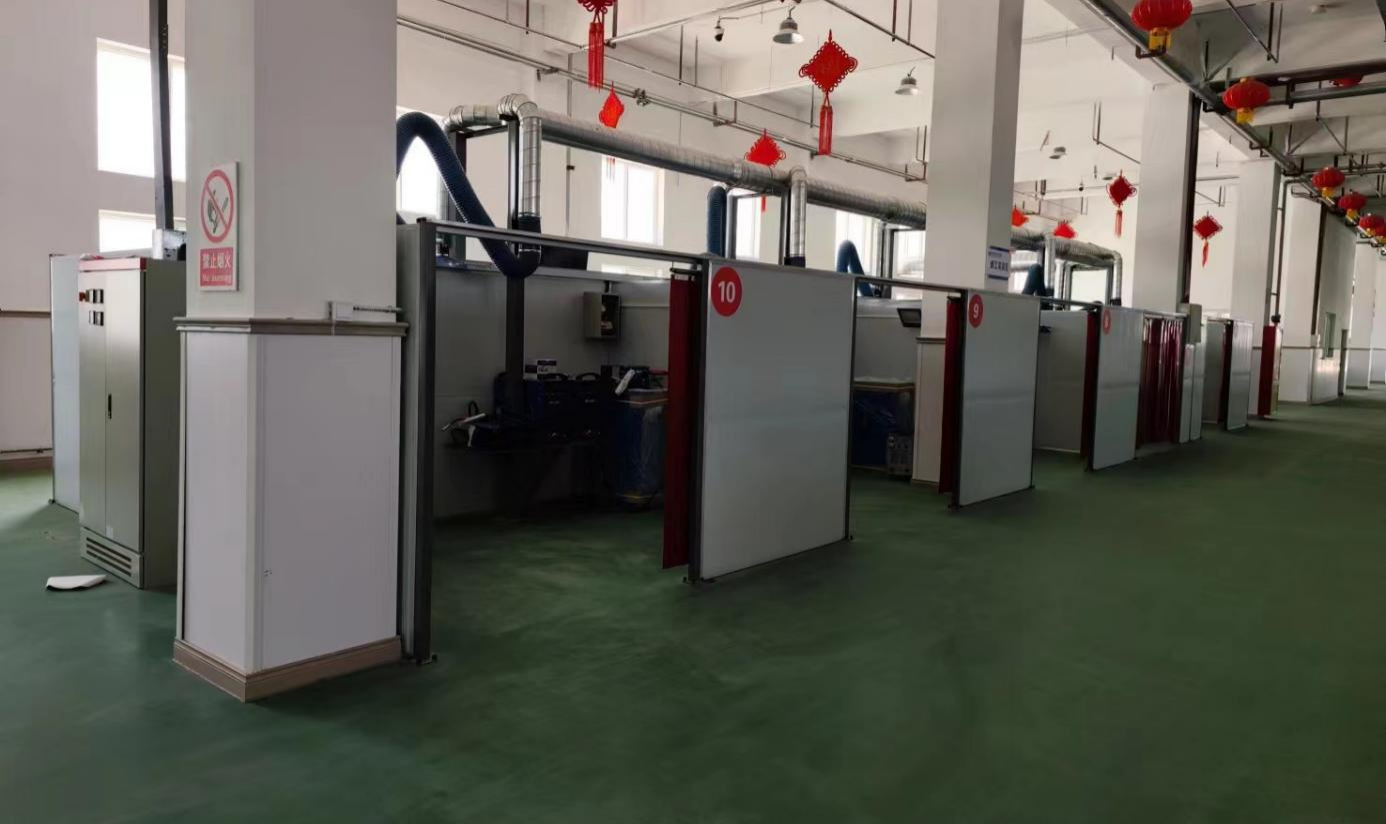

1、焊接实训室总共20个工位,工位尺寸根据现场情况合理布局,每个工位不得少于9平方米,每工位可3人实训。

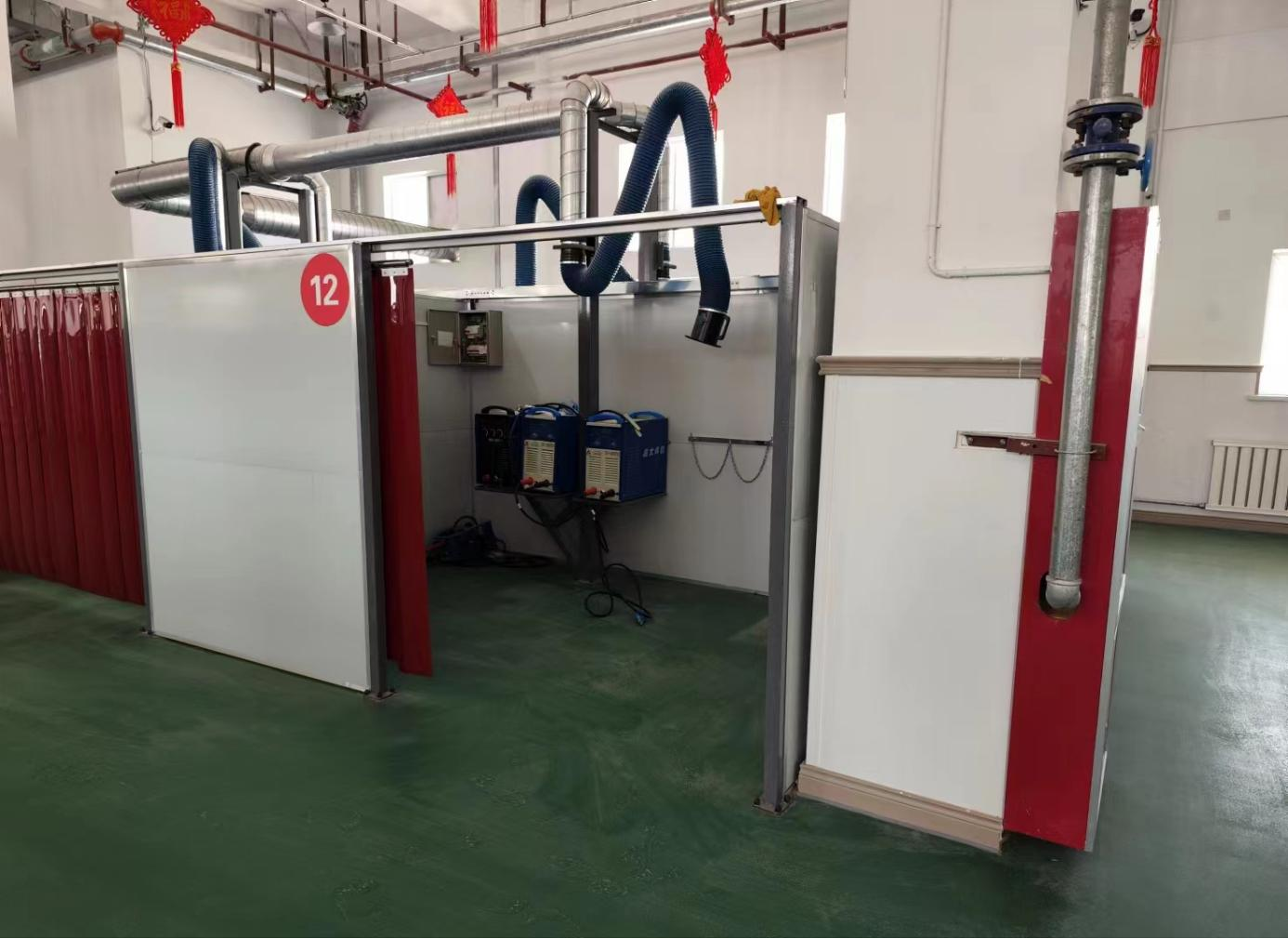

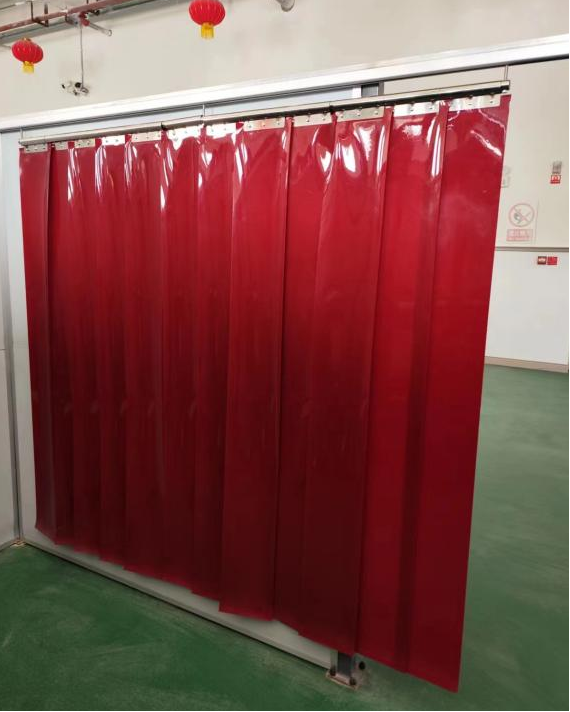

2、工位隔断绝缘防火,主体材料达到国家防火等级A1级别,隔断框架方管固定。工位门须装有滑道开合红色遮弧帘,以防学员实训或考核比赛时弧光伤害巡视老师、裁判或观摩人员眼睛。

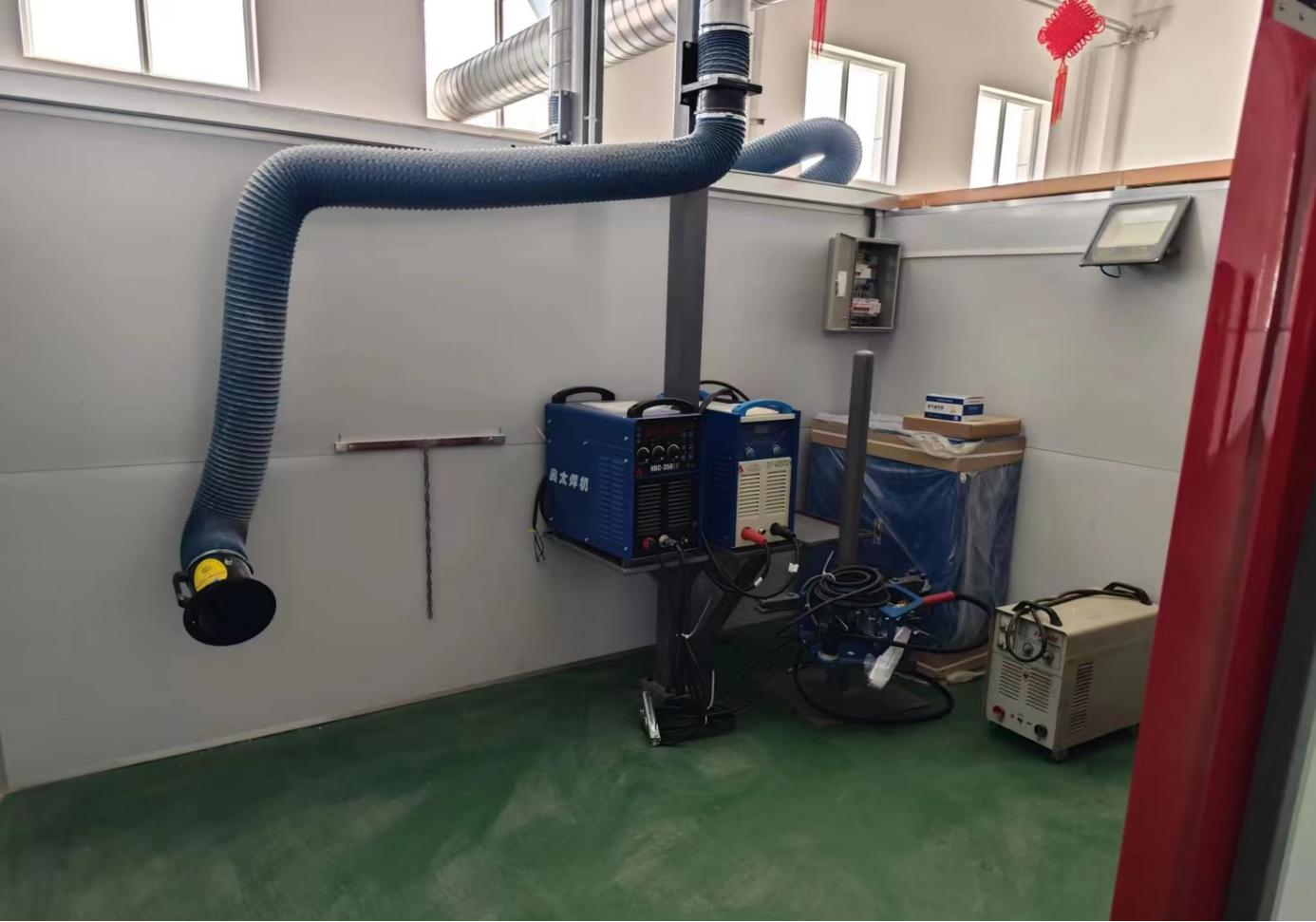

3、3米阿尔法柔吸臂,合理分配,布局美观分组安装处理焊接烟尘,每个柔吸臂口都有开关,当使用时可以打开,不使用时可以关闭。螺旋风管组合合理,风量压力计算准确。
4、电焊机及相关附件不得落地,明快整洁易于打扫。
5、气瓶必须有固定装置,安稳固美观。
6、每个焊接工位配电箱配置漏电保护器、可以接两台焊机,两相三相插座照明开关各一个,空气开关根据用电设备配置合理。
7、当天然光线不足时,应配置人工照明,照明电源电压应为安全电压,照明光源应选择接近天然光色温的光源。

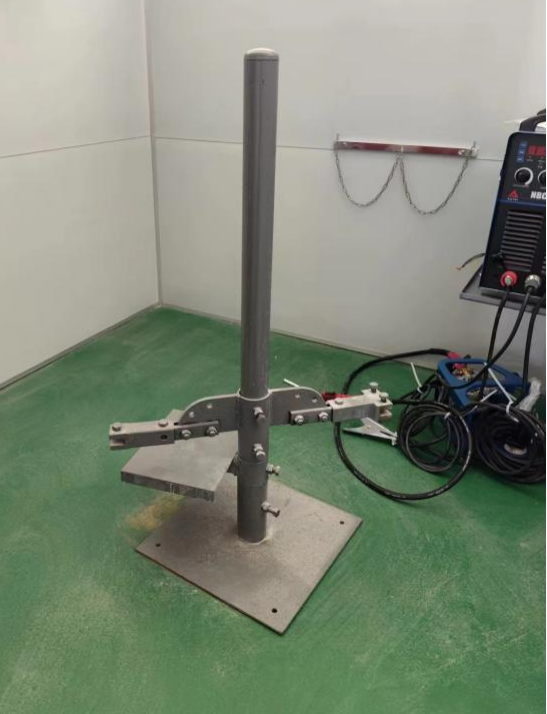

8、焊接操作支架主要用于板对接4个位置(平、立、横、仰)和管对接3个位置(水平、垂直、45°)的固定;工件离地面高度应不大于1.3米。要求焊接支架要有一定的稳定性和夹工件的牢固性,并且同时可以满足固定2个位置不同焊接操作支架的工件。
9、每个工位配置工具架一个,以方便放置工具、面罩、焊材等。
焊工成套设备清单
序号 | 名称 | 数量 | |
1 | 电焊机(德力西高配工业款) | 1台 | |
2 | 保护焊(德力西三用一体机) | 1台 | |
3 | 氩弧焊机(德力西工业双用220V) | 1台 | |
4 | 空气等离子弧切割机(沪工 LGK-50E) | 1台 | |
5 | 空气压缩机(得力无油850W-6L) | 1台 | |
6 | 台钻(凯德龙) | 1台 | |
7 | 切割机(多功能小型德力西钢材切割机) | 1台 | |
8 | 焊丝 | 1卷 | |
9 | 磨光机 | 1把 | |
10 | 电焊条 | 1盒 | |
11 | 游标卡尺 | 1把 | |
12 | 电焊罩 | 2个 | |
13 | 钢卷尺 | 2把 | |
14 | 直角尺 | 2把 | |
15 | 铁锤 | 1个 | |
16 | 防紫外线眼镜 | 2付 | |
17 | 专用衣服 | 2套 | |
18 | 专用手套 | 2套 | |
19 | 专用鞋子 | 2套 | |
20 | 钻头 | 1套 | |
21 | 磨光片 | 1套 | |
22 | 切割片 | 1套 | |
23 | 手枪钻 | 1台 | |
24 | 铆枪 | 1把 | |
25 | 铆钉 | 1盒 | |
26 | 一字镙丝刀 | 2把 | |
27 | 十字镙丝刀 | 2把 | |
28 | 圆尺 | 1个 | |
29 | 尖嘴钳 | 2把 | |
30 | 铁皮剪刀 | 1把 | |
31 | 钢锯架 | 2把 | |
32 | 钢锯条 | 1盒 | |
33 | 钢丝钳 | 2把 | |
34 | 焊工桌1500×700 | 1张 |
