一、产品功用

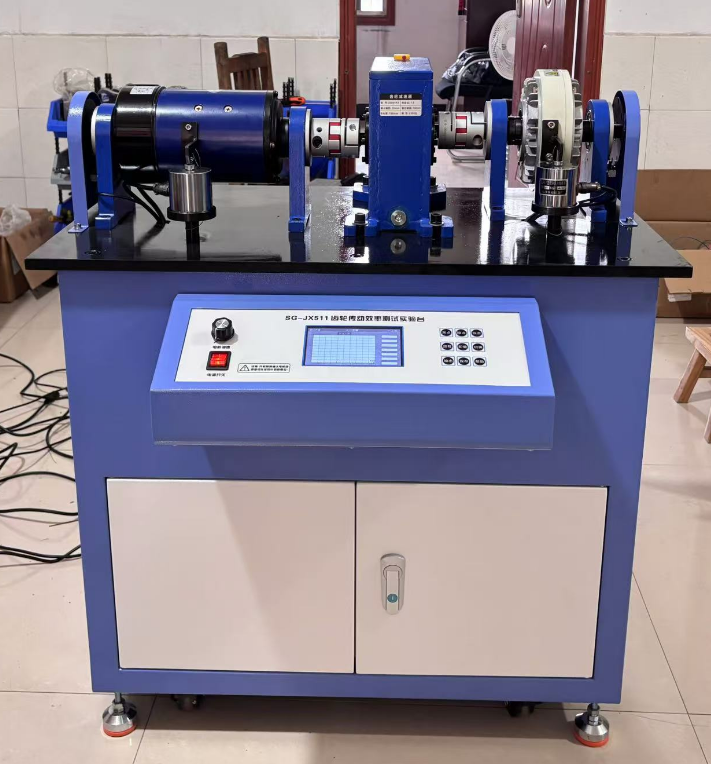

齿轮传动效率测试实验台，是原齿轮传动效率测试实验台升级换代产品，升级后实验台的测试精度更高，使用寿命更长。
机械传动中，功率的损失主要由轴承摩擦、传动零件间的相对滑动和搅动润滑油等因素造成的。效率表示能量的利用程度，效率是评定传动质量优劣的重要指标之一。
实验台是采用传感器、微机等先进测控技术的多媒体可视化综合实验台，操作方便、效果直观等优点，用于测试圆柱齿轮传动或齿轮传动的效率，适于开放实验室配备。
实验项目及内容：
1、圆柱齿轮传动效率、转速和载荷的测定与分析；
2、掌握测量转矩、转速、效率、功率等方法
二、产品特点
1、实验台组件采用整体式结构，提高了装配精度，安装调整、更加迅速方便；
2、本实验台除设计有测试电机力（转矩）传感器外还设计有磁粉加载力（转矩）传感器，可测试并反馈磁粉加载器输出转矩，如此取样数据是磁粉加载器的实际转矩，使传动效率测量精度更高。
3、该实验台操作简便、安全、直观性强、传感器测量精度高，系统数据传输稳定可靠；使用RS232串口与计算机通讯。
4、实验台外形为工作台板+箱体落地式结构，工作台板材料为高强度冷轧钢板，经铇、铣、平磨等工序精工制作，表面光亮，达二级平板精度，刚度大、抗震性能好。钢制件精加工表面均作防锈处理，发兰、镀镍；箱体表面喷塑平整光滑清洁、无划迹和脱落斑点。箱体底部装有可调地脚螺栓和活动轮，便于实验室调整布置。
5、配备专用实验软件对数据进行处理、分析，可以显示、保存、打印实测实验曲线。
6、配套虚拟仿真教学与实验立体软件资源
实验台贴有二维码，通过手机或移动终端扫描二维码可进入虚拟仿真实验系统，该系统采用重力引擎技术，所有模型包括螺丝与实物1:1建模设计使虚拟软件系统具有实际的物理意义，虚拟实验系统，可通过用户交互操作，360度宣传，放大缩小，并能完成完成的实验过程，可通过操作与实物一模一样的操作面板操作控制实验台（投标现场须用手机扫描二维码演示该功能）
三、主要配置及参数：
1. 圆柱齿轮减速器1台；m=2 z1=14 z2= 70 加工精度8-8-7GK和8-8-7EJ
2. 5英寸彩色触摸液晶屏 1块，分辨率800X480
3. 直流调速电机 1台 调速0-1450rpm ，功率 355W；
4. 压力传感器：2个 精度0.1%
5. 测速装置：2套
6. 装拆工具 1套
7. 专用软件光盘 1张；
8. 使用说明与实验指导书 1本
9. 外形尺寸 约800×450×1000mm；
10. 重量：约110 kg。
