SG-AC101 数字电路技术实验参数

时间:2024-03-24 11:32:07


一、产品简介
SG-AC101型模拟电子技术实验系统是结合模拟课程的实验教学特点,参照现有的教学实验产品,由北京师范大学老师提出设计方案并改进而来的。
产品借鉴了国内主流产品的设计特点,总结学校在实验课程中发现的问题,有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。
实验箱轻薄、简洁、大方,采用可拆卸式独立模块结构模式。两路可调直流稳压电源一路可调恒流电压源、数据开关、逻辑开关、数码显示电路、16位电平指示电路、信号源等采用固定模式。实验模块采用可拆卸的标准尺寸线路板,便于学校根据需要升级、扩展新的内容。
实验箱采用模块化设计,重要知识点电路开放,配套完整的元件库,库中元件丰富,结合电路的开放结构,学生可自行从元件库中选择电阻、电感、电容等元件,应用到系统中。电路元件采用直插电阻,电感、电容采用100V以上耐压直插元件,提高产品的整体牢固性,设备不易损坏。系统采用单元实验板形式组成,单元实验板按实验类型分类,有不同的实验模块,各模块可独立实验。
实验系统为实验室一体化规划,对实验产品的存储、保管统一设计,配备有模块保存箱。实验结束后,按要求把实验物品放置到统一的规划位置,便于检查也使实验室整洁化一。

二、综合技术指标
(1)工位箱为38*40*35CM便于实验室放置
(2)电源12V、-12V、VCC独立供电,带有电源滤波器和自动过载保护功能,提供±12V/1A的可调电源,0-12mA可调直流电源。
(3)逻辑开关、数据开关16路、LED电平指示16位。
(4)2位译码电路的共阴数码显示,1位共阴极七段数码管器件。
(5)信号源输出1Hz,10Hz,100Hz,1KHz和10KHz基准频率以及两路1-10kHz可调信号。
(6)实验模块:两个底板模块和8个实验模块。模块上电阻:100Ω、510Ω、1kΩ、2kΩ、10kΩ、100kΩ、1MΩ诺干个,电容:100pF、1000pF、0.01μF、0.022μF、0.1μF、 0.22μ10μF和100μF诺干个,多圈电位器:1k和10k诺干个。
(6)提供三态逻辑笔。
(7)提供实验指导书。


三、实验板电路及技术指标
(一)基础实验部分
底坐板 《数字电路底板》   此板中包含的电路有:


供电电路:
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、5V,3A,带自恢复保护电路

信号源电路:
1、 方波1HZ 幅度5V;方波10HZ幅度5V;方波1KHZ幅度5V。
2、 方波10HZ至10KHZ连续可调,幅度5V。
3、 正向单脉冲输出、反向单脉冲输出。

三太逻辑笔电路:
1、 输入-高电平
2、 输入-高阻态
3、 输入-低电平

数码管BCD译码驱动电路
1、 CD4511数码管译码电路两路

数码共阴极驱动电路
1、 数码驱动

LED二极管驱动电路
1、16个二极管驱动电路

开关量电平输出电路
1、16个开关量电平输出

蜂鸣器电路
1、 三极管驱动蜂鸣器电路

实验模块放置电路
1、34芯防呆口卡座,各实验模块实验时放置区

MD-01 《TTL集成逻辑门电路的逻辑功能测试及其应用模块》



1、74LS00四二输入与非门
2、开放16芯芯片座
3、74LS20二四输入与非门
4、74LS86四二输入异或门
5、VCC、GND测试孔、测试针
6、信号转接孔

此模块可开设实验
实验一 74LS00逻辑功能测试
实验二 74LS86逻辑功能测试
实验三 74LS20逻辑功能测试
实验四 CD4011(CMOS)逻辑功能测试
实验五74LS00四二输入与非门参数测试
实验六74LS01四二输入与非门参数测试
实验七TTL与非门电压传输特性测试
实验八TTL与非门输入端负载特性测试


MD-02 《组合逻辑电路(编码器、译码器和数据选择器)测试模块》



1、74LS20二四输入与非门
2、74LS147二-十进制优先编码器
3、CD4511数据分配器
4、74LS138三线-八线译码器
5、开放16芯芯片座
6、开放14芯芯片座
7、VCC、GND测试孔、测试针
8、信号转接孔

此模块可开设实验
实验一、组合逻辑电路设计与测试实验
实验二、编码器、译码器实验
实验三、数据选择器及应用实验(与非门三路报警器)
实验四、数据分配器实验
实验五、三态输出门实验
实验六、数码管显示电路实验

MD-03《集成触发器、移位寄存器模块(CMOS电路)》



1、CD4013双D触发器
2、CD4027双JK触发器二门
3、CD4011四二输入与非门
4、开放16芯芯片锁紧座
5、VCC、GND测试孔、测试针
6、信号转接孔

 此模块可开设实验

实验一、JK触发器及其应用实验
实验二、D触发器及其应用实验


MD-04  《555定时器及其应用》模块



1、555定时器
2、电阻、电容、电位器等
3、开发面包板
4、信号转接
5、VCC、+12V、-12V、GND测试孔、测试针

此模块可开设的实验

实验一 555定时器实验
实验二 面包板综合开发实验

MD-05 《集成计数器及其应用》模块



1、74LS00四二输入与非门
2、74LS20二四输入与非门
3、74LS161\160集成计数器二路
4、开放16芯芯片锁紧座
5、VCC、GND测试孔、测试针
6、信号转接孔

此模块可完成的实验
实验一、异步二进制加法计数器实验
实验二、十进制计数器实验、
实验三、六进制计数器实验
实验四、二十四进制计数器实验
实验五、环形计数器及应用实验

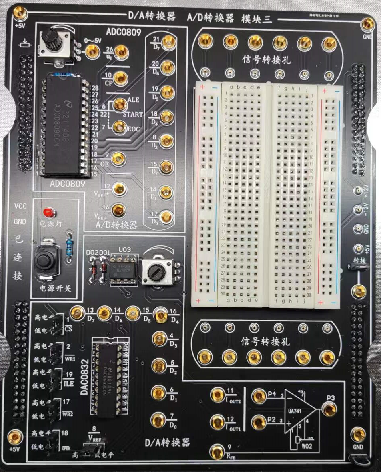

MD-06  《A/D、D/A转换电路》模块



1、 A/D 转换电路
2、 D/A转换电路
2、电阻、电容、电位器等
3、开发面包板
4、信号转接
5、VCC、+12V、-12V、GND测试孔、测试针

此模块可开设的实验
实验一 AD  DA转换器实验
实验二 面包板综合开发实验
