大致步骤：在这个实验中，你将继续上个实验安装V带传动，并用张力测试仪将带的张力调整到允许值范围。完成后可开启电机运行。

1．   继续上个实验，V带传动应已校准，且带较张的装配在带轮上，如果不是这样，重
复上两个实验
2．   执行下列安全检查
● 佩戴防护眼镜
● 穿着合身的衣服（不可穿较宽松的）
● 项链，手表，戒指、领带等饰品必须摘下
● 将长发盘起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或将长袖挽起来
● 地面不可潮湿

3．    将电机控制箱的安全开关上锁
4．    使用米尺（钢板尺）测量带的跨距并记录，如图55所示
带跨距______________________（mm）

5．     计算带的弯曲量
弯曲量______________________（mm）
6．     执行下列步骤，使用张力测试仪测量带的张力
A．    找到张力测试仪，如图56所示；

B．将张力测试仪上的大O型环调节到带跨距的数值（步骤4的计算结果），如图57
所示；

C．将小O型环调节到标尺的0点，如图57所示；
D．放置米尺在带上，其棱边应放在带的上方，如图58所示；

E．再将张力测试仪放置在带的跨距中心，并且使之与带垂直，如图59所示；

F．在张力测试仪上施加一个向下的力，令带产生一定的偏移，使得大O型环与米尺
的下边缘平齐，如图60所示；

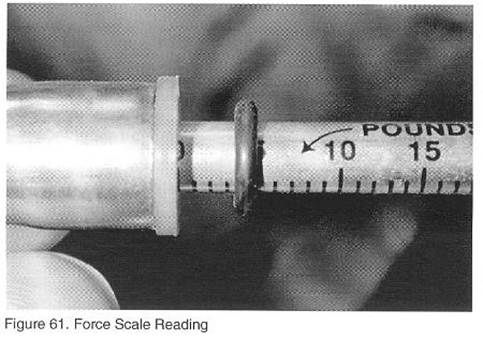

G．将张力测试仪从带上取下并且读出力刻度线上的读数，如图61所示；
力的读数______________________（.N）

H．   将实际力的读数和原来的计算值进行比较，如果读数在计算值范围之内，说明带的
张力已经调好，否则必须重新检查带的张力；

7．    执行下列步骤调整带的张力
A．   稍微拧松电机可调支撑座上的锁定螺母；
B．   使用扳手逆时针旋转螺母，导螺杆带动电机移动；
C．   重新拧紧锁定螺母；
D．   重复步骤A～C直到张力调整到允许值范围。

8．    带张力调整完毕后，用手压一下带，感觉一下带满足正确张紧力时的状态
9．    为装置设置安全保护措施
10. 确认带式制动器加载力的刻度调到0的位置
11. 按照电机开启步骤开启电机

12. 让电机持续运行大约1分钟

13. 关闭电机
14. 将安全开关锁定
15. 重复步骤6重新检测带的张力，并且记录下读数
力的读数______________________（.N）
重新测量后有可能会发现带的张力有所减少，如该值少于允许值范围，调整张力，使其
增加到允许值范围。
注意：在调整张力前必须松开电机可调支撑座的锁定螺母，张力调整完毕后将其拧紧。
当带的张力调整正确后，V带传动系统的安装就完成了，V带每隔24-48小时后要重新
检查并调整张紧力。将所搭装置放在工作台上直接进入下一实验。
