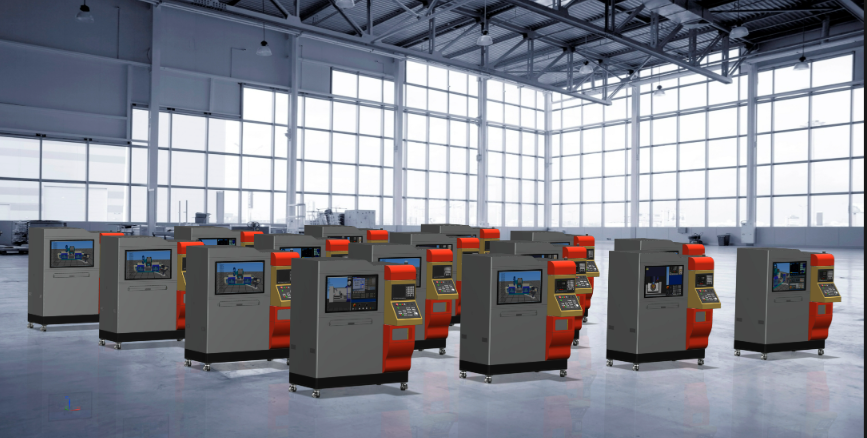

西门子五轴数控机床虚拟仿真一体机，五轴数控加工中心虚实一体训练机

时间：2025-01-07 09:32:38

一、产品概述
西门子五轴数控机床虚拟仿真一体机是一款界面简洁、易学易用的多轴数控加工仿真教学平台，平台系统采用西门子系统SINUMRIK 840DM PanelTwo仿真机型。实训平台软件真实模拟机床，软件中所有结构、动作、刀具、夹具、数控系统等均与真实机床一致，并且支持部分系统内部人机对话编程，可帮助初学者快速掌握系统编程与机床操作。在实操设备上机训练前，利用仿真软件验证编写程序，观察加工过程和结果，发现并解决问题，节省时间并降低设备风险，降低实际操作中出错的概率。
该实训平台1:1比例还原实际机床的操作面板，学生通过操作面板可以控制仿真软件当中的机床模型，同时具有手脉操作功能，实现与在真实机床上一样的操作效果。

二、技术参数
1、仿真SINUMRIK 840DM多轴数控系统和标准操作面板。操作面板尺寸：长420mm，宽200mm，铝合金贴膜面板；系统面板尺寸：长420mm，宽200mm，塑料板整体压膜面板，内嵌8寸4:3液晶LCD显示屏。

2、面板主控部分采用内核为ARM®32位Cortex®-M3CPU，72MHz最大频率，1.25DMIPS/MHz (Dhrystone2.1)的处理器来与上位机通讯，系统(芯片)由四部分组成：震荡电路、复位电路、电源供电部分和烧录程序电路。

3、硬件面板与上位机通过USB进行通讯，通讯设备发送给上位机软件进行相应动作的处理和反馈。系统按键理论响应时间小于20ms。
4、硬件面板配备外置6轴独立手轮，最小移动量为0.001mm, 通过系统与仿真系统协同控制机床模块的运动。
5、操作面板结合实际机床操作的需要制作，以达到和真实机床一致的操作方法和操作体验，并充分考虑人机交互的优化。
6、支持SINUMRIK 840DM多轴数控系统的NC代码仿真软件；
7、SINUMRIK 840DM多轴系统能够实现机床操作全过程的仿真和加工运行全环境的仿真，能够仿真机床的操作过程（机床上电、手动回参考点、手轮操作对刀、设定刀长和坐标系需包含仿真数控系统的设定界面、程序输入需包含仿真数控系统的输入界面）、加工过程、程序运行前的轨迹查看等。
8、操作过程的仿真：包括机床上电断电、急停报警的解除、机床自动门开关、毛坯定义、夹具打表校正、工件装夹后敲平、基准对刀、安装刀具、撞刀后断刀效果（刀具折断模型显示）。
9、★对刀工具及快捷对刀方式：基准芯棒的规格包含H:75 D:14、H:100 D:20、H:150 D:24、H:250 D:30，塞尺的厚度规格包含0.05mm、0.10mm、0.20mm、1.00mm、2.00mm、3.00mm；偏心寻边器包含的型号ME-1020、ME-420、ME-610，光电寻边器的型号OP-20；Z向对刀仪规格采用H100mm。
10、机床结构类型：应包含5轴AC双转台摇篮结构、5轴BC双转台结构、5轴BC单摆头单转台结构、5轴BC双摆头结构，其中AC双转台结构包含DMU65机床模型。
11、加工特点：具有多轴联动加工、多方向平面定位加工、曲面加工、倾斜面加工功能；也可以实现一次性装夹多个面加工、多次装夹翻面加工并且具有刀尖自动跟随功能（RTCP）。
12、★对刀功能：支持快速定位到工件特征点自动输入坐标系原点和刀具补偿的自动对刀功能。
13、★仿真软件提供刀具轨迹的三维显示，当前坐标系、刀位号的显示；提供刀具补偿、坐标系设置等系统参数的设定；G代码刀路调试可以复制、粘贴、插入、删除、新增G代码，并具有更新刀路轨迹功能。
14、显示和设定数据：手动/手轮模式下，显示绝对坐标值、相对坐标值、实时速度等。
15、程序编辑：支持图形对话式编程、脉冲编程。
16、程序功能：支持西门子840DM数控系统钻孔循环指令：钻中心孔、钻孔循环、铰孔循环、啄钻、镗孔、攻丝。
17、程序自动运行：外部G代码的读取及运行、MDA运行、进给保持、单段运行、部分程序段跳过、程序运行。
18、毛坯设置：支持长方体、圆柱体、六棱柱、管型等参数化设置，也支持任意形状CAD模型导入，CAD模型可由各种CAD软件（NX、CAXA、PROE、CATIA、MC等）制作。
19、★夹具设置：包含平口钳、工艺板、三爪卡盘且可自定义其大小、可导入CAD造型的自定义夹具等。
20、刀具及刀库：刀库包含盘式刀库，链式刀库，伞式刀库，刀库最多可安装46把刀具，丰富的刀具管理库提供中心钻、色拉孔钻、端铣刀、圆角刀、球头刀、角轮立铣刀、T型键槽铣刀、单牙螺纹铣刀等等；用户可自定义刀具的尺寸。
21、★测量：可以对加工出的三维模型进行测量，支持对加工工件进行加工面的粗糙度测量。
22、手动、自动加工等模式下的实时碰撞检测。包括刀柄刀具与夹具、压板、刀具，机床行程越界，主轴不转时刀柄刀具与工件等的碰撞会断刀，并且支持设置评分标准并对错误信息进行实时评分。
23、模拟加工后，可以生成包含工件信息、NC程序、加工零件、操作过程以及操作评价情况的仿真报告。
24、网络版考试系统：包括题库管理、试卷管理、考试过程的管理、断电续考、意外自动保存、灾难恢复以及试卷自动评分；也可以根据事先设定的评分标准对考试的操作过程及工件进行自动评分。
25、软件配套提供的各种教学及实训案例，可方便地进行实时的切削仿真，包括数控程序切削，切削效果逼真。
26、扩展功能：支持双屏显示，支持触屏手势操作。
27、软件自带AVI文件的录制和回放、Windows系统的宏录制和回放。
28、★支持插补过程模拟，支持多语言实时切换。
29、要求是中国国内有自主知识产权的品牌。
30、要求演示出打★项的内容。
三、设备主要配置（以每台设备配置）

序号	主要部件	规格	数量	备注
1	虚实一体训练机	1550×1022×1850 mm	1台	表面采用亚光密纹喷塑处理，底部装万向轮福马轮装置
2	数控系统软件	SINUMRIK840DMPanelTwo	1套	切换软件无需更换硬件，使用更方便快捷。
3	数控面板操作箱	440×310×603mm	1台	可实现90度自由旋转
4	数控系统面板	长397mm，宽246mm	1台	铝合金贴膜面板，注塑按键，内嵌15.6寸16:9十点电容触摸显示屏。
5	软件加密狗	USB	1套	正版软件保护器
6	电脑主机	CPU:英特尔I5-9600处理器；内存：8G；固态硬盘：256G；机箱/键鼠套装/独立显卡	1台	WIN10操作系统
7	37英寸触控显示器	分辨率 1920×1080	1台	显示模拟加工场景
8	6轴独立手轮	80型	1只	工业标准型
9	三色警示灯	DC24V	1只	新款半球型
