物联网工程综合应用实训装置紫外线模块

时间：2025-04-11 10:55:20

紫外模块

紫外线检模块采用化镓基材料的肖特基光电二极管，具有高的响应度和低的暗电流板载LM358放大器对光电二极管输出的微弱信号进行放大，所有元器件采用1％精度元器件制造。应用于紫外线测试仪、紫外线手表、户外运动设备，手机移动电话等

5.3.1        模块参数

1、检测波长范围宽:240nm-370nm；
2、大角度:130度；
3、温小:0.08％/℃；
4、供电:2.7~5V；

5.3.2        硬件连接

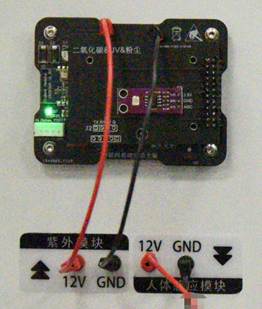

       图5-7  紫外模块实物图                  图5-8  紫外模块实物接线图
  线色 说明
电源 红色（12V） 电源正（12V）
黑色（GND） 电源负（GND）


5.4     人体感应模块

HC-SR5R1是基于红外线技术的自动控制模块,采用LH788探头设计、灵敏度高、可靠性强,低电压工作模式,广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。

5.4.1        模块特点

1、全自动感应:当有人进入其感应范围则输出高电平,人离开感应范围则自动延时关闭高电平。输出低电平。
2、光敏控制(可选):模块预留有位置,可设置光敏控制,白天或光线强时不感应。
3、两种触发方式:L不可重复,H可重复。可跳线选择,默认为H
A、不可重复触发方式:即感应输出高电平后,延时时间结束,输出将自动从高电平变为低电平。
B、可重复触发方式:即感应输出高电平后,在延时时间段内,如果有人体在其感应范围内活动,其输出将一直保持高电平,直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段,并且以后一次活动的时间为延时时间的起始点)。
4、感应输出封锁:感应模块在每一次感应输出后(高电平变为低电平),可以紧跟着设置一个封锁时间,在此时间段内感应器不接收任何感应信号。此功能可以实现(感应输出时间和封锁时间)两者的间隔工作,可应用于间隔探测产品;同时此功能可有效抑制负载切换过程中产生的各种干扰。
5、工作电压范围宽:默认工作电压DC5V~20V
6、微功耗:静态电流65微安,适合干电池供电的电器产品
7、输出高电平信号:可方便与各类电路实现对接。

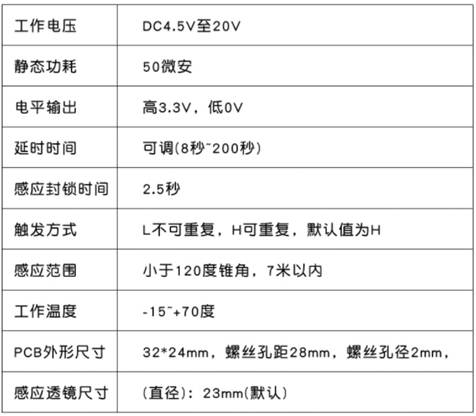

图5-9  人体感应模块参数表

5.4.2        硬件连接

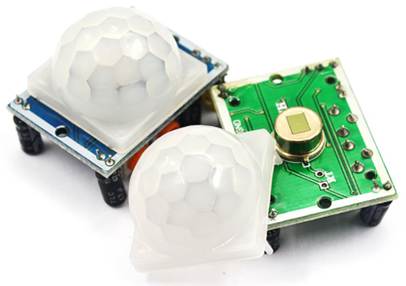

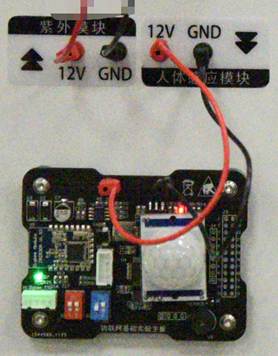

       图5-10  人体红外模块实物图               图5-11  人体红外模块实物接线图
  线色 说明
电源 红色（12V） 电源正（12V）
黑色（GND） 电源负（GND）
