斜管沉淀设备工作原理

时间：2025-05-12 09:05:10

“如何在有限空间内实现高效沉淀？” 这个问题曾困扰着无数水处理工程师。随着工业废水与市政污水量的激增，传统平流式沉淀池暴露出占地面积大、处理效率低的短板。而斜管沉淀设备的出现，通过独特的蜂窝结构设计与浅层沉淀理论，将沉淀效率提升30%-50%，成为水处理领域的革新性解决方案。
一、斜管沉淀技术的工作原理
斜管沉淀设备的核心在于“浅层沉淀”理论的工程化应用。通过将沉淀区倾斜60°安装的密集蜂窝状管束（材质多为PVC或PP），水流在层流状态下通过斜管时，悬浮颗粒因重力作用沿管壁下滑至集泥区，清水则从上部排出。这种设计带来两大突破：
沉降路径缩短：传统沉淀池中颗粒需垂直沉降数米，而斜管将有效沉降距离压缩至50-80mm；
水力条件优化：斜管的整流作用显著降低雷诺数（Re＜500），确保沉淀过程不受紊流干扰。
实验数据显示，当斜管长度1m、管径50mm时，表面负荷可达3-5m³/(m²·h)，是平流式沉淀池的3-5倍。
二、设备结构与技术升级
现代斜管沉淀设备由四大模块构成：
配水区（含整流栅板）
斜管组件（核心处理单元）
集水系统（可调式三角堰槽）
污泥斗（锥形结构配排泥阀）
创新点体现在：
模块化设计：采用标准尺寸的斜管组件（如1000×1000mm模块），支持快速组装与扩容；
智能排泥控制：通过浊度传感器联动PLC，实现污泥浓度阈值触发式排泥；
抗堵塞技术：菱形截面斜管（内切圆Φ35-50mm）配合定期气水反冲，解决传统六边形管易积泥难题。
三、典型应用场景与效益分析
1. 市政污水处理
在城镇污水厂提标改造中，斜管沉淀池常作为二沉池替代方案。以某10万吨/日污水处理厂为例，将原有平流式二沉池改造为斜管沉淀池后：
水力停留时间从2.5h缩短至1.2h
SS去除率从85%提升至93%
占地面积减少40%
2. 工业废水处理
针对含重金属废水（如电镀、冶金行业），斜管沉淀设备与化学混凝联用可形成高效除污组合：
通过pH调节+絮凝剂投加，使金属离子形成致密矾花
斜管区表面负荷控制在2.5m³/(m²·h)以下
出水重金属浓度稳定低于0.5mg/L
3. 雨水径流处理
在海绵城市建设中，旋流斜管一体化设备成为初期雨水处理的优选方案。其”旋流除砂+斜管沉淀”双级工艺，可在20分钟内完成90%以上SS去除，处理能力达5000m³/h。
四、选型设计与运行要点
关键参数计算
表面负荷率：Q/A ≤ 5m³/(m²·h)（根据水质调整）
斜管倾角：60°（最佳下滑角度）
管长与管径比：L/D ≥ 10（保证充分沉淀）
相关产品：

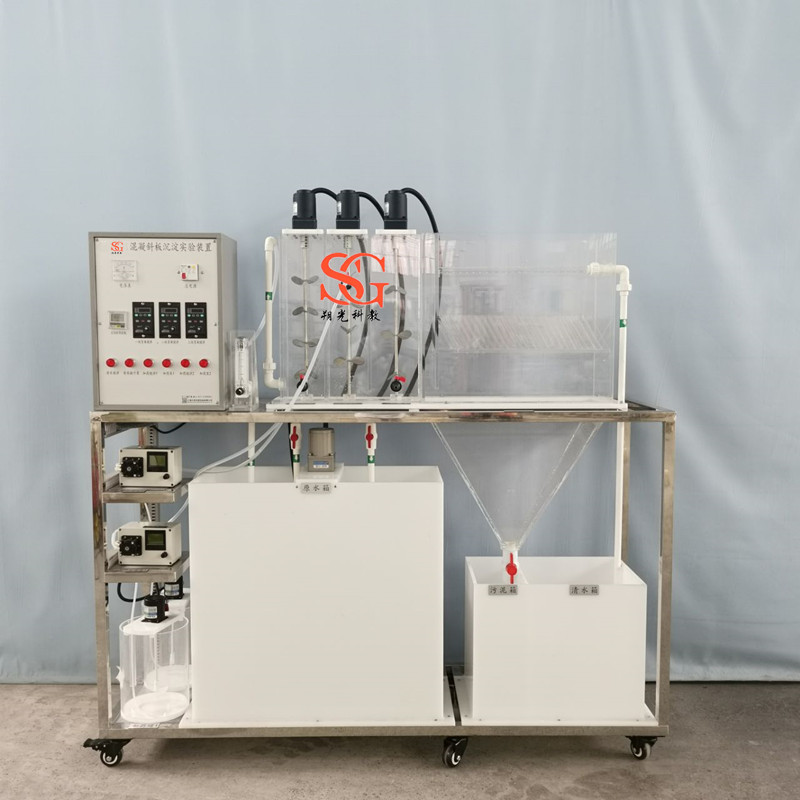

SG-HJ38Ⅱ 机械反应斜板沉淀池

一.实验目的
1.通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解。
2.掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。

二.技术指标
1.处理水量：50-100L/h、水力停留时间：1-2h。
2.工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护。
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4.装置外形尺寸：1300×450×1300mm。

三.主要配置及参数
1.本体由机械反应池和同向斜板沉淀池两部分组合在一起。
2.高、中、低三级混凝搅拌机械反应池3组：透明有机玻璃材质、厚度10mm，配减速电机1台、电机调速器1套。
3.同向斜板沉淀池：透明有机玻璃材质、厚度10mm，含斜板1套（透明有机玻璃材质、厚度6mm，斜板倾角60º）。
4.原水箱和清水箱各1个：白色PP板、厚度10mm，水箱底板上安装有放空阀，方便将水排净。
5.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套。
6.进水泵1台、加药蠕动泵1台、储药槽1个。
7.流量测量与调节：转子流量计，污水流量1个（量程10-100L/H），加药流量1个（量程0.25~2.5L/H）。
8.配水管阀门1套、排水管1套、排泥槽与排泥管1套。
9.304不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
10.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
11.公元ERA配套连接管道和阀门、弯头。
12.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
