相控阵天线实验
一、实验目的
1)研究电磁波相控阵天线的原理；
2)研究天线阵方向图乘积原理;
3)通过实验掌握直线阵列天线的方向图、波瓣宽度、旁瓣电平等的分析与计算，
3)通过实验加深对掌握均匀直线边射阵和端射阵的原理；
二、实验项目
1）二元天线阵多经干涉现象实验；
2）寻找二元天线阵LED最亮的方向；
3）掌握阵列天线的方向图、波瓣宽度、旁瓣电平等的分析与计算，
三、实验原理

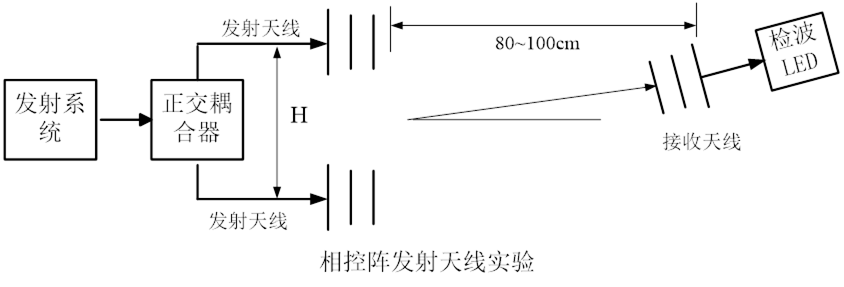

发射机的电磁波信号通过电缆经过分支器输出两路幅度相等相位正交的信号,电磁波相控阵天线二元天线通过分支器两路信号等幅相位差90°，最大辐射方向不在原来方向，而是偏了一个方向。
天线阵的总辐射场等于位于原点的阵单元辐射的场乘上一个因子，这个因子的出现是由两个电流元排列成天线阵而出现的，称阵因子。归一化阵因子方向图函数可以表示为：

天线阵的方向图是由单元本身的方向图与辐射单元组成的阵方向图函数的乘积，这就是方向图乘积原理。
使用的条件：辐射单元必须结构相同；各辐射单元必须以同样的方式排列（即在空间的取向相同）这个结论适用于任意多个相同辐射单元排列的天线阵。阵因子是单元数目、排列的几何形状、相对振幅分布、相对相位分布以及间距的函数。

和

第ｉ个天线元与第一个天线元电流的幅度比和相位差方向图乘积定理：

天线元的方向函数，仅与天线元的型式和尺寸有关，为单元因子,

与元电流分布

空间分布

和元的个数N有关，而与天线元的型式和尺寸无关为阵因子 ,等幅异相二元阵

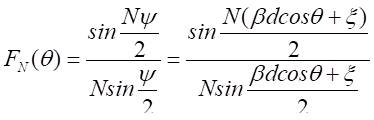

N元均匀直线阵：各辐射单元的相同且以同样方式排列，各辐射单元的电流幅度相等、相位以同一的比例递增或低减，等间距排列在一直线上。归一化阵因子

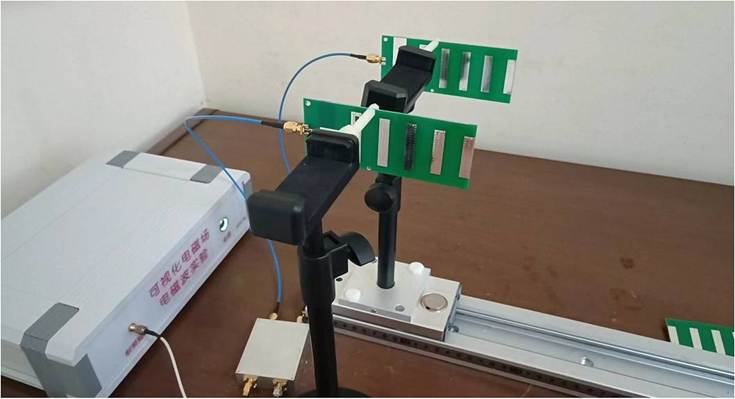

图2相控阵天线实验
四、实验步骤
1）用SMA连接电缆RF与极化天线口，将电磁波信号输送到极化天线上。
2）将八木天线安装到旋转支架上，将其垂直放置，移动到距离发射天线80～90cm处。
3）垂直极化波垂直入射，电磁波二元天线通过分支器两路信号等幅相位差90°，最大辐射方向不在原来方向，而是偏了一个方向，某一个角度时达到最亮。
