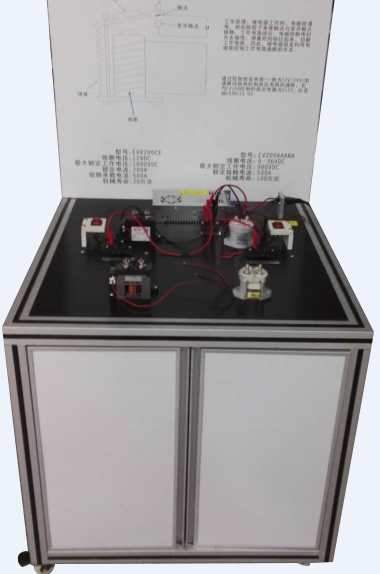

一、高压大电流继电器演示台简介
选用主流新能源配套高压大电流继电器,为比亚迪,江淮新能源等配套;提供两款继电器,每款各两件,一件解剖,一件用于通电测量,让学员掌握高压大电流继电器内部结构和工作原理。
二、高压大电流继电器演示台功能特点
采用主流新能源配套高压大电流继电器,与动力电池包内部使用的继电器完全相同,安装在绝缘板上,在通电状态下检测高压端子的通断。
解剖的高压大电流继电器用于内部结构认识。
面板绘制高压大电流继电器工作原理和注意事项。
实训台带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。
三、高压大电流继电器演示台技术规格
1.设备外形尺寸(mm):700*700*1450(长*宽*高)
2.面板外形尺寸(mm):700*700(长*宽)
3.工作温度:-20°~+40°
4.开关电源:AC220V-DC12V-30A
5.高压大流继电器:EV200AAANA
线圈电压:9~36VDC
最大额定工作电压:900VDC
额定接触电流:500A
机械寿命:100万次
6.高压大电流继电器:EVR200CE
线圈电压:12VDC
最大额定工作电压:1000VDC
额定电流:200A
短期承载电流:500A
机械寿命:20万次
四、高压大电流继电器演示台基本配置
高压大电流继电器EV200AAANA(两件,其中一件解剖),高压大电流继电器EVR200CE(两件,其中一件解剖),数字式万用表,开关电源,手动开关,可移动实训台(带原理面板)。
