一、概述

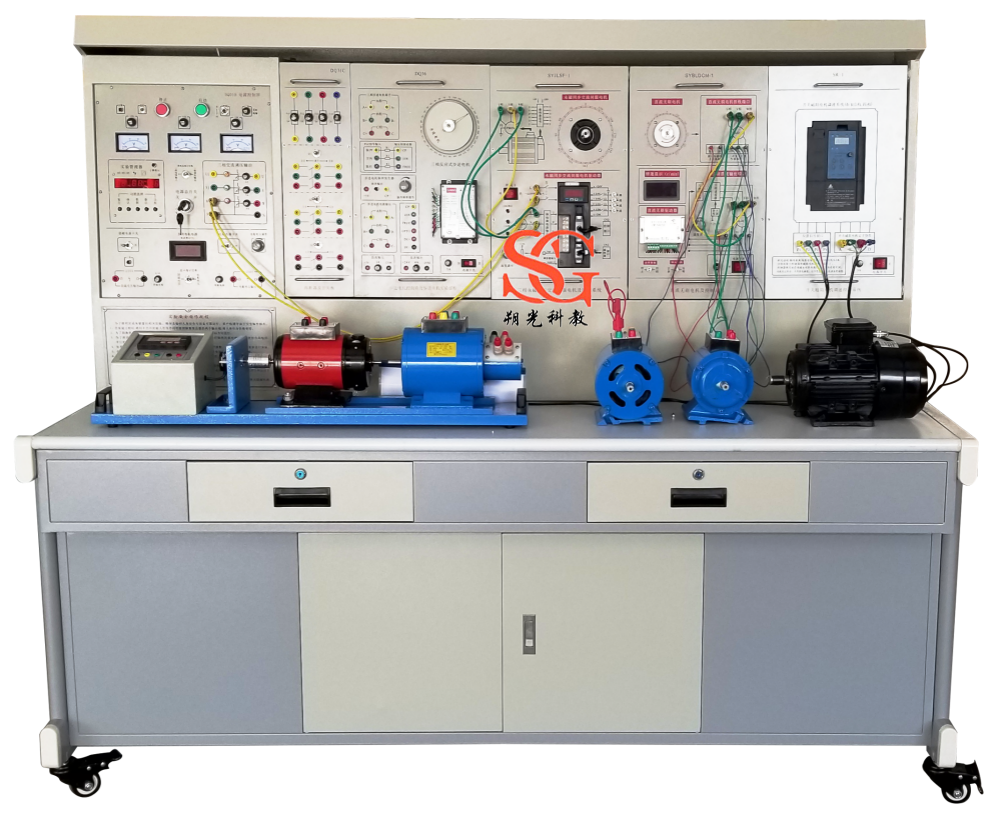

“新能源汽车电机及驱动控制系统综合实训台”是综合了目前我国各类院校及职业院校“电机学”、“电机与拖动”、“电机控制”、及“微控制电机”等课程实验大纲的要求。特别适用于高等院校现有的电机及驱动控制实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，该设备也适合新能源汽车专业的电机及驱动基础实验设备。
二、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、重量： 480Kg
5、外形尺寸：187×70×160cm3
三、实验项目
(一)直流电机实验
1.直流电机的认识实验
2.直流电机的调速与运行。
3.直流电机的启停与换向。
(二)异步电机实验
1.异步电动机的认识
2.三相异步电动机启动与调速
(三)控制电机实训
1.直流无刷电机的认识
2.直流无刷电机控制系统的调速与运行实验。
3. 步进电机的认识
4. 步进电机控制系统的调速与运行实验。
5.三相稀土永磁同步电动机的认识
6. 三相稀土永磁同步电动机的运行
7.开关磁阻电机的认识
8. 开关磁阻电机的运行
四、装置的配置介绍
1、DQ01电源控制屏(铁质喷塑结构)
(1) 交流电源
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。
(3) 人身安全保护体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
(4) 控制屏正面大凹槽内，设有两根圆钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏右侧设有三极220V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表
包括测速光电编码器及固定电机的钢导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。
4、DQ09 直流（他）并励电动机（220V、1.1A、185W、1600r/min）
5、DQ10三相鼠笼式异步电动机（（220V/△，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）
6、DQ22A直流数字电压、毫安、安培表(三只)
直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，测量范围0-300V。
直流数显毫安表一只，测量范围：0-2000mA。
直流数显电流表一只，测量范围0～5A，三位半数显。
7、GDQ25交流电参数表
（1）提供真有效值交流数显电流表一只，测量范围0-5A。
测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（2）提供真有效值交流数显电压表一只，测量范围0-1000V。
测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（3） 功率、功率因数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
8、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
9、DQ31C熔断器及开关板
由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。
10、BJ-1步进电机控制箱及步进电机实验部件
本控制箱用以控制步进电机的各种运行方式，通过操作不同方式来确定电机的运行状态。
本控制箱可实现电机的连续运行和可逆运行。
11、BLDCM-1型直流无刷电机及控制系统
直流无刷电机控制器采用专用芯片控制技术，能够实现电机正、反转控制及调速等功能。提供直流无刷电机一台。
12、SR-1型开关磁阻电机及控制器
提供60V车用开关磁阻电机一台，提供配套控制箱1套，提供专用开关电源1套。
13、YCTB-1型三相永磁同步交流电机及控制系统
提供车用三相永磁同步电机一台，提供永磁同步电机驱动控制系统1套。
14、手枪插结构连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
15、★辅助教学数字资源软件（正版软件，网络版，提供30个接点，共用一个加密锁，便于管理，并提供软件著作权证明其合法性）
（1）电机与变压器仿真教学软件（正版3D软件，便于升级）
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实验单元，共18个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。
本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。
（2）电力拖动仿真教学软件（正版3D软件，有软件著作权，便于升级）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实验和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实验项目，涵盖维修电工初级、中级、高级主要实验项目，每个项目又根据需要设有实验目的、实验器件、实验电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。
（3）电工作业培训仿真教学软件（包含用电安全与触电急救）（正版3D软件，有软件著作权，便于升级）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实验和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实验单元，72个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。
设备配置清单
|
序号 |
编号 |
名称 |
数量 |
备注 |
|
1 |
DQ01 |
电源控制屏 |
1套 |
|
|
2 |
DQ02 |
实验桌 |
1张 |
|
|
3 |
DQ03-1 |
固定电机导轨、光码盘测速系统及智能数显转速表 |
1件 |
|
|
4 |
DQ09 |
直流并（他）励电动机 |
1台 |
|
|
5 |
DQ10 |
三相鼠笼式异步电动机 |
1台 |
|
|
6 |
DQ22 |
直流数字电压、毫安、安培表（三只表） |
1件 |
|
|
7 |
GDQ25 |
交流电参数表 |
1件 |
|
|
8 |
DQ29 |
可调电阻器、电容器 |
1件 |
|
|
9 |
DQ31C |
熔断器及开关板 |
1件 |
|
|
10 |
BJ-1 |
步进电机控制箱及步进电机实验部件 |
1件 |
|
|
11 |
BLDCM-1 |
直流无刷电机及控制系统 |
1件 |
|
|
12 |
SR-1 |
开关磁阻电机及控制器 |
1件 |
|
|
13 |
YCTB-1 |
三相永磁同步交流伺服电机及控制系统 |
|
|
|
14 |
|
实验连接线及附件 |
1套 |
|
|
15 |
|
凳子 |
2个/套 |
|
|
16 |
|
实验指导书（纸质+电子档） |
1套 |
|
|
17 |
|
螺丝刀，14扳手及相关易损配件） |
1套 |
|
|
18 |
辅助教学软件 |
正版3D辅助教学软件（网络版，提供30个接点，共用一个加密锁，便于管理）
（1）电机与变压器仿真教学软件（正版3D软件，便于升级）
（2）电力拖动仿真教学软件（正版3D软件，有软件著作权，便于升级）
（3）电工作业培训（ 用电安全与触电急救）仿真教学软件（正版3D软件，有软件著作权，便于升级） |
1套 |
|
