SG-GA02住宅楼一户一表及办公楼给排水系统实训装置

时间:2022-03-12 16:50:00

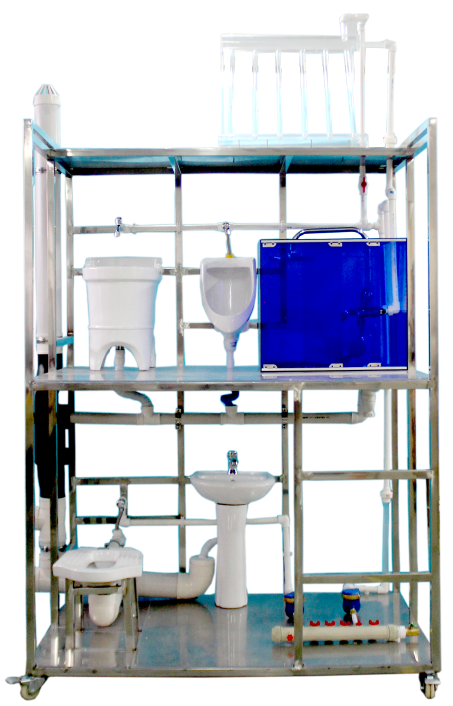

SG-GA02住宅楼一户一表及办公楼给排水系统实训装置(图1)


一、住宅楼一户一表及办公楼给排水系统实训装置实训功能
1.整体式全真洁具和管路,透明地板,能看清隐蔽管路的全部结构和走向。
2.设置带苏维托排水系统的排水主立管演示,能了解苏维托排水系统的组成、结构和原理。
3.关键部位采用透明管路,能看清管路中水流的走向。
4.展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。
5.所有洁具和给排水设备都能真实演示。

二、技术指标
外形尺寸: 1500 × 1000 × 2400mm
框架材料: 304 不锈钢
地板材料:钢化玻璃
进水要求: 0.05MPa ~ 0.75MPa
安全保护:具有漏电自动保护装置和接地保护

三、住宅楼一户一表及办公楼给排水系统实训装置主要配置
1.办公楼给水方式为普通给排水,给水入管入框架后立管至二层,在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽,排水接至本层排水横管后再入立管。
2.住宅楼给水方式为一户一表式,给水入管设水表井,上面设分水器,各分户管设置阀门和水表(按 6 户计),一层立管 6 根,至二层立管 5 根,二层布水管以上为四根 , 一层由左至右卫生器具分别为:附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室(用透明板,附带淋浴头、地漏,有接至屋顶的透明太阳能管,并装有太阳能模型),按实际工程连接入排水横管后连入办公楼排水立管,再汇合集中排出。
3.整体式全真洁具和管路,透明地板,能看清隐蔽管路的全部结构和走向
4.设置带苏维托排水系统的排水主立管演示,能了解苏维托排水系统的组成、结构和原理
5.关键部位采用透明管路,能看清管路中水流的走向
6.展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。
7.所有洁具和给排水设备都能全真演示
8.系统采用PLC自动控制,生活给水系统:主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用PPR管进行设计,可进行PPR合管的切割、安装和通水试验操作,通过控制系统可实现生活给水系统的变频恒压供水功能,实现单泵变频控制或双泵切换控制等功能;通过脉冲式水表可以完成用水量的计量。
9.热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计,可进行PPR管的切割、熔接、安装和通水试验操作,可对锅炉进行温度调节控制操作。
10.采用7寸触摸屏上位监控

四、住宅楼一户一表及办公楼给排水系统实训装置实训项目:
实训一:办公楼给水方式演示及实训;
实训二:住宅楼给水方式演示及实训
实训三:横管和立管的结构和功能的认识实训;
实训四:器具通气管和环形通气管的结构和功能的认识实训;
实训五:拖布池、立式小便器、挂式小便器和小便槽的给排水原理和功能的认识实训;
实训六:自闭阀式冲水蹲便器、立式面盆、整体浴室的给排水原理和功能的认识实训
