SG-X52喷水灭火系统实训装置

时间:2022-03-12 16:50:51

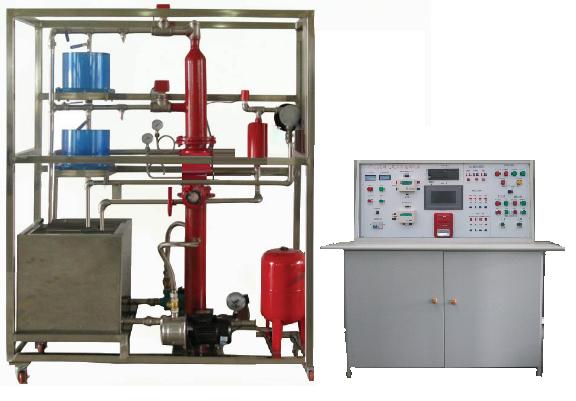

SG-X52喷水灭火系统实训装置(图1)


一、概述:
喷淋灭火系统实训装置依据《自动喷水灭火系统设计规范》相关标准设计该系统具有喷水灭火系统典型结构,能够完成火灾探测,火灾报警,现场灭火等演示性实训项目,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

二、喷水灭火系统实训装置系统特点
1.具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2.本身自带控制器,可实现本地控制,也可实现消防报警联动控制
3.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备,稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

三、喷水灭火系统实训装置技术参数
1.输入电源:单相三线~220V±10%  50Hz
2.环境温度:+4℃~+45℃
3.装置容量:<3000kVA
4.外形尺寸:1638mm×680mm×1800mm
5.控制台尺:1000*600*800MM
6.安全保护:具有漏电自动保护装置

四、喷水灭火系统实训装置实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9.PLC的控制操作实训
10.触摸屏组态的操作实训,
11.消防喷水手自动控制的实训
12.火灾真实演示实训
13喷淋灭火系统与消防报警系统联动(选做)

五、基本配置
1.豪华型电脑桌(铁质双层亚光密纹喷塑结构)
桌面为防火、防水、耐磨高密度板结构坚固,造型美观;设有一个柜门,可用于放置工具、存放资料等,电脑桌还设有四个万向轮(带锁紧功能),便于移动和固定,有利于实训室布局。
2.灭火控制柜
(1)灭火控制器
灭火控制器使用单片机作为主控制器实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测,并在自动状态下实现对报警输出,声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能,同时可实现本地控制和联动控制切换功能
(2)灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯(烟感探测器、水流指示器、信号碟阀、压力开关)、声光报警器、手动控制装置等部分组成,可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能,同时具有联动控制接口,可以接受其它消防报警系统的联动控制信号
3.喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,可以模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
(2)喷淋水泵:数量1台   功率 750W    扬程:30米  流量:8立方米/小时
高位水泵模拟气压罐:数量1台    容积50升,功率 750W    扬程:30米,0.3MP
(3)湿式报警阀:数量1台  口径:Ф100mm  额定工作压力1.2MPa
玻璃球喷头:数量6个   68℃温级
(4)水流指示器:数量2个  灵敏度15L-37.5L/min
(5)感烟探测器:1个,总线编码型,报警电流小2MA普通烟雾体浓渡等级
(6)感温探测器:1个总线编码型,报警电流小2MA、68℃温级
(7)燃气探测器:1个总线编码型,报警电流小2MA、普通气体浓渡等级
(8)温度传感器:1个,100PT电阻2MA、
4.阀门状态监控
(1)水磁状态监控
(2)模拟火灾启动
(3)报警信号监控及处理

六、系统配置:
序号 产品名称 数量
1 闭式喷头 2只
2 隐蔽喷头 2只
3 水流指示器 1只
4 信号阀 1个
5 报警控制器 1个
6 水箱 1只
7 高位模拟水泵 1只
8 水位浮球阀 1只
9 压力表 3只
10 消防泵 1台
11 不锈钢机架 一台
12 水管套件 1套
13 控制台 1台
14 喷水观察室 2间
15 控制柜 1个
16 PLC 1台
17 触摸屏 1台
