设备的安装水平仪的应用

机座的功能和安装
在机械传动系统的安装中，原动机的安装非常重要，它必须与它所驱动的工组机中的机械设备进行校准，而且在它运行时还要保证同轴性。机械由许多相互独立的部件组成，这些部件不用直接安装在地基（或安装底板）上，但它们相互之间必须进行校准。然而，机械必须安装在机座上，由机座再安装到地基上。机座是一块实心的金属板，通常为钢板。它为机械的安装提供一个水平的、刚性的表面，便于各部件间进行校准。
        机座通过地脚螺栓安装在地基上，并在地脚螺栓与地基间填充水泥浆。水泥浆是混凝土的一种，它起到支撑机座的作用，并可增大机座的刚度。
        在固定机座之前必须对其进行调水平。调水平是指使机座的表面平行于地面。
水平仪的功能及其应用
        水平仪是用于检查表面是否水平的一种仪器。水平仪是由具有高精度金属棱边的金属板和一些充满液体的管子组成。这些充满液体的管子和直的金属棱边平行或垂直。每个管子中都有1个气泡和2条校准线（应配水平仪的图）。这些气泡和校准线是用来确定所检测的平面是否与地面水平或垂直。
        水平仪可用来检测水平或是垂直的表面。其中水平的气泡是用来测量水平表面与地面的平行度，当气泡位于两条校准线之间时表示所测表面与地面平行。同理，水平仪中2个垂直的气泡是用来测量表面与地面的垂直度，当气泡位于两条校准线之间时表示所测表面与地面垂直。

实验3 用水平仪去测定表面的方位

在这里，你将用三维水平尺去测量教室中的一些表面，在后续技能中，你将用这个技能确定表面在什么时候是水平的。

1．从你的DB-PS03工具箱中找到三维水平尺和塞尺,如图29所示
2．执行下列步骤去辨识三维水平尺标准的组件

图29
A．挑出三维水平尺放在手中检查
B．找出2个垂直的气泡
C．找出水平的气泡
D．找出加工精度比较高的表面。

3．测定教室中四面墙的方向。

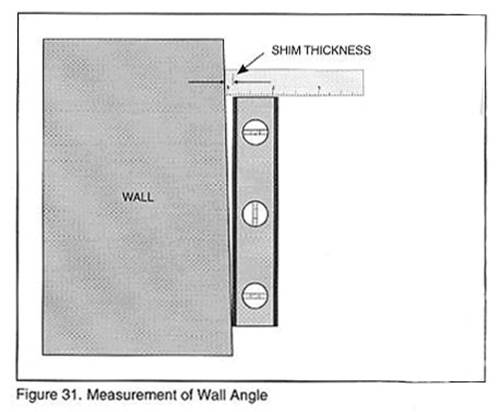

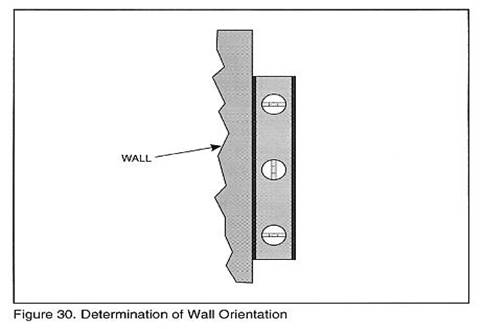

4．对于不精确垂直地面的墙，将三维水平尺放置在墙上，其倾斜度大的配合用塞尺进
行测量如图31所示。直到水平尺气泡处于刻度中心。记录组合塞(尺)片的厚度。假如墙的倾斜度过大，可以直接用尺子代替塞尺。

5．用上述方法测量DB-PS03工作台的水平方位。
6．收拾好组件。

实验4 装配和对准电机

1．执行下列安全检查
● 佩戴防护眼镜
● 穿着合身的衣服（不可穿较宽松的）
● 项链，手表，戒指、领带等饰品必须摘下
● 将长发盘起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或将长袖挽起来
● 地面不可潮湿
2．执行电机控制箱安全开关的锁定关闭步骤

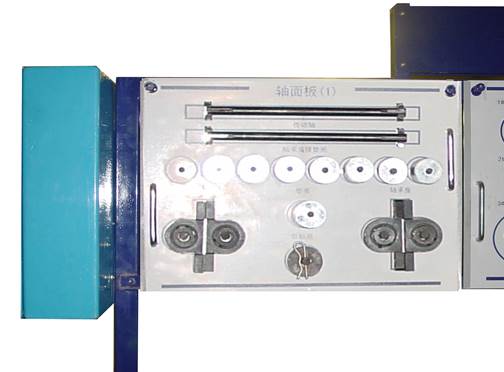

3．找到轴板1安置之于工作站头顶架子上，如图52所示。

图52
4．储存抽屉单元找到四个与电机安装孔相配的六角螺钉(标准件)，调整垫圈，锁紧垫圈和螺母

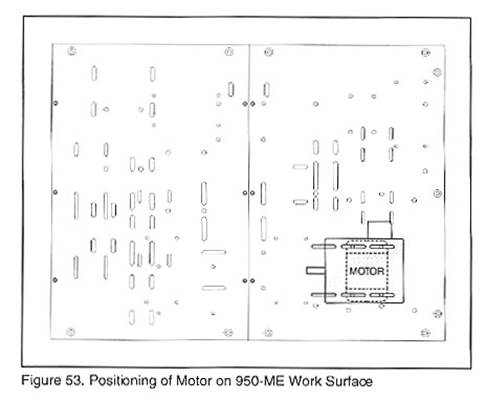

5．找到常转速电机并将之安置于DB-PS03工作台面，如图53所示。

图53
6．在轴板1上找到常转速电机的四个支撑垫
7．确定工作表面，电机座底部和支撑垫清洁及没有毛刺。

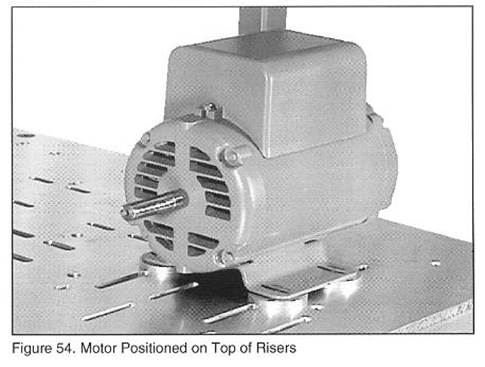

8．将银色支撑垫与电机脚对准，如图54所示，这些支撑垫用于调整电机到想要的高度。

图54
9．执行下列的步骤去安装电机

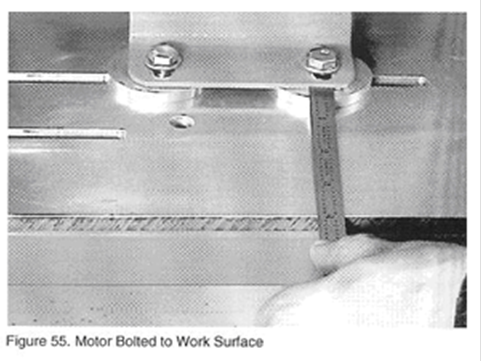

A．用装配螺钉,螺母和垫圈将电机安装到工作表面,如图55所示,用手工拧紧。
B．用15厘米的尺子将电机与工作表面边对准，调整电机使得它的两个脚到工作台表
面的边距离相等，如图55所示

图55

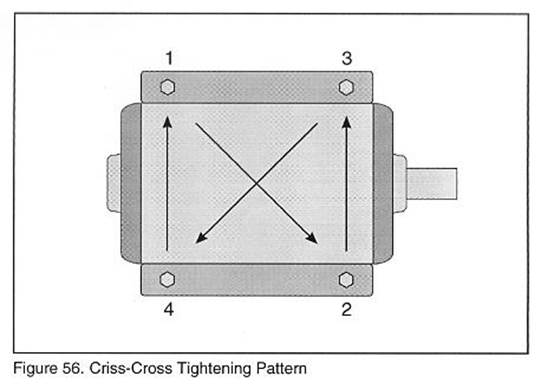

C．选择两个扳手按照如图的顺序进行拧紧，如图56所示。注意不要把某一个螺钉固
定过紧，以免引起电机基座变形。这种方法用于任何电机的固紧。

图56
10．执行下列步骤标定电机轴

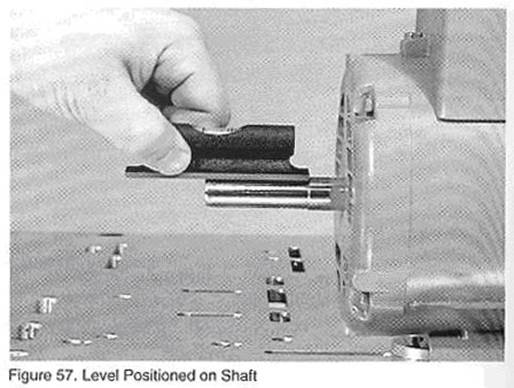

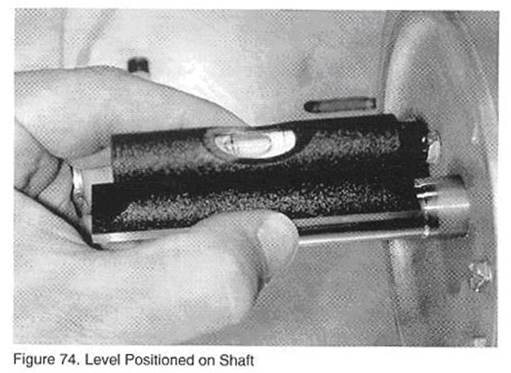

A．将水平仪放置在电机轴上，如图57所示，观察气泡的位置。务必使得水平仪放置在轴的光滑表面上，一些轴是阶梯轴，所以水平仪必须放置在其中一段上面，如图57所示。

图57
B．在水平仪底部的一端插入塞尺叶片直到气泡处于中心位置，记录叶片的厚度。如果气泡向右边倾斜，用叶片垫其左端，反之用叶片垫右端。
塞尺叶片厚度________________(mm)

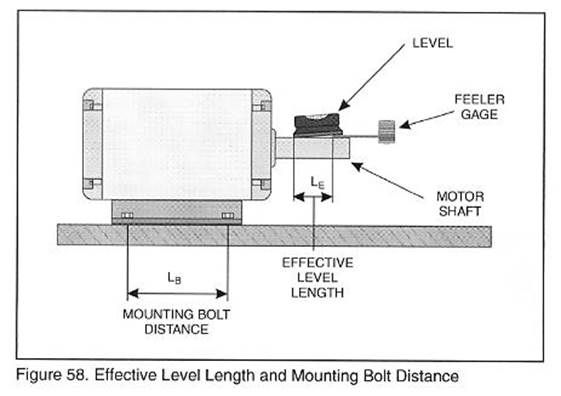

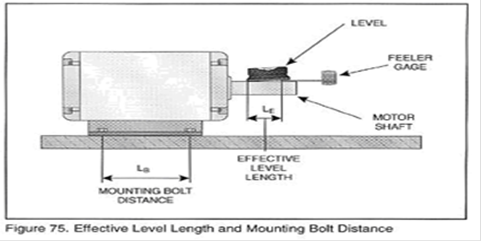

C．如图58测出水平仪有效长度
水平仪有效长度（L_E）________________(mm)

图 58
D．测量电机装配螺栓之间的距离，如图58所示
螺栓间距离(L_B)________________(mm)
E．计算装配螺栓距离与水平仪有效长度之比 R= L_B/ L_E
E．计算所需要的调整垫片厚度
垫片厚度＝塞尺叶片厚度×R
G．拧松4个螺钉

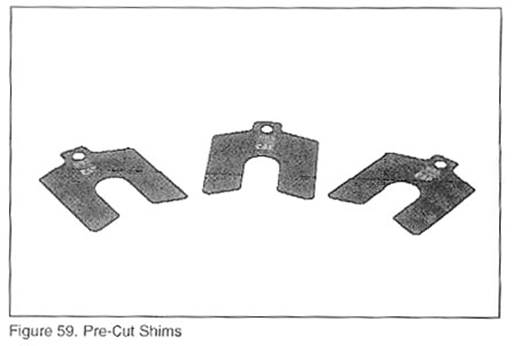

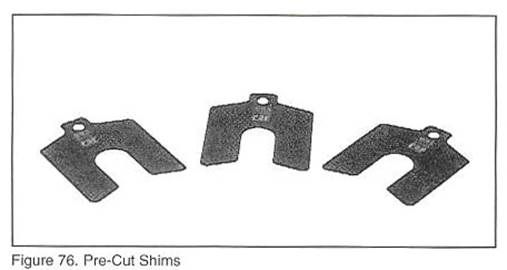

H．在电机的两只脚下插入相应厚度的调整垫片（按步骤F中所计算出的垫片厚度），前两只或者后两只都可以，这样可以使得轴上的水平仪气泡处于中心位置。采用如图59所示调整垫片，它们放在储物柜的抽屉1中。

图 59
I．检查电机轴的水平。
如果已经水平，则进入下一步，否则继续更换垫片。

11．执行下列步骤去检查电机轴径向跳动。

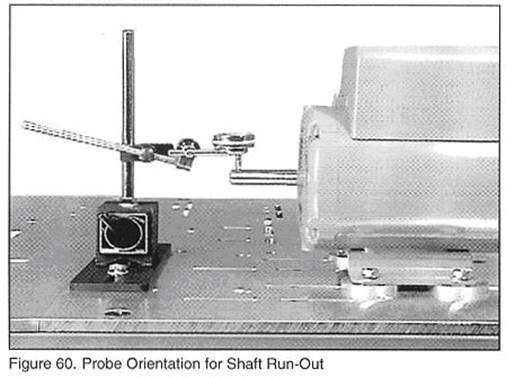

A．在工作台上安装好磁性表座、百分表、使百分表的测头与电机轴接触上，如图 60所示。
B．调整百分表使其表盘指针处于量程范围的中间，调零。

图 60
C．转动电机轴从键槽的一边转到相反方向的另一边，记录最大最小读数。
最大读数___________________(mm)
最小读数___________________(mm)
D．计算指针的总读数，即最大读数和最小读数之间的差值。
指针总读数（T）_______________(mm)
E．计算轴的径向跳动。
它是指针总读数（T）的1/2，如果其大于0.05mm，向你的老师咨询
F．拧紧螺栓（按照图56所示的十字交叉法）

12．执行下列步骤去检查电机轴端的漂移

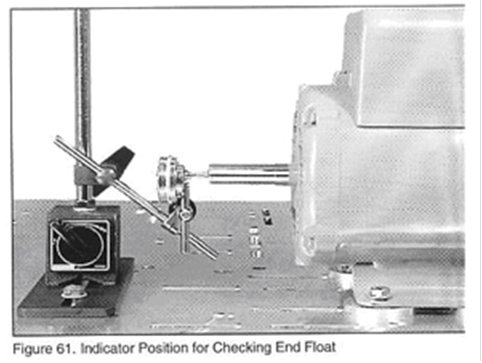

A．调整百分表位置使测头处于轴端，如图61所示

图 61
B．调整百分表使其表盘指针处于量程范围的中间，调零。
C．用手朝着电机方向尽可能推电机轴，记录指针的读数（D1）
D．沿背离电机方向用手拉电机轴，记录指针的读数(D2)
E．计算轴向跳动
它是步骤C、D两读数（D1、D2）之差。
如果其大于0.025mm，向老师咨询

13．执行下列的步骤连接和启动电机

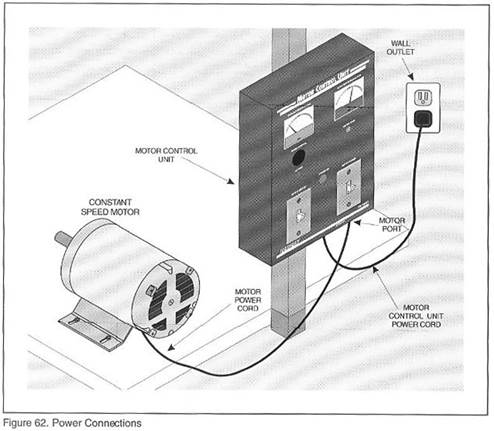

A．将电机控制单元的电缆线与墙上插头连接，如图62所示

图 62
B．连接常转速电机电源线到电机控制单元的电机端口，如图62所示
C．确定电机控制单元上的电源开关处于关闭状态
D．  解除锁定/解锁
E．   打开安全开关，电机控制单元上的主要电源指示器必须打开
F．确定电机附近没有人
G．打开电机电源开关
14．关闭电机电源开关，电机缓慢停止
15．关闭带锁总电源安全开关

实验5 用接触式转速表测量电机转速

简  介
在这项技能培训实验中，你将操作电机并且使用接触式转速表测量转速。

1．执行下列安全检查
● 佩戴防护眼镜
● 穿着合身的衣服（不可穿较宽松的）
● 项链，手表，戒指、领带等饰品必须摘下
● 将长发盘起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或将长袖挽起来
● 地面不可潮湿
2．执行电机控制箱安全开关的锁定步骤
3．假如你的电机没有安装好，重复实验4安装电机

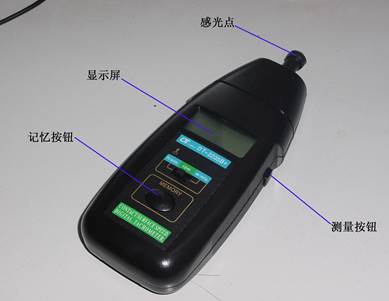

4．执行下列步骤熟悉转速表，找到并检查转速表以及其上的一些按钮,如图65所示

图65
5．开启电机
6．执行下列步骤去测量电机轴转速
A．按住测量按钮

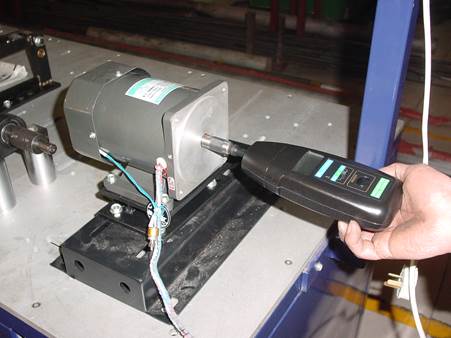

B．将转速表测量头与电机轴端接触，如图66所示

图 66
C．待转速表上显示的数字稳定后，所显示的数字即为电机的转速
7．关闭电机
8．关闭带锁的安全开关
9．拆卸电机，将各部件收好

附：接触式转速表的主要技术参数及其他使用
测试范围：0.5～19999RPM（转/分）接触转速
              0.05～1999.9m/min（米/分）接触线速（公制）
              0.2～6560ft/min（英寸/分）接触线速（英制）
分辨力：
转    速：0.1RPM（转/分）              （0.5～999.99RPM）
1 RPM(转/分)                       （1000RPM以上）
线    速：0.01m/min(米/分)               （0.05～99.99m/min）
0.1m/min(米/分)                 （100m/min以上）
0.1ft/min(英寸/分)              （0.1～999.9ft/min）
1ft/min（英寸/分                 （1000ft/min以上）
操作说明：
（一）、接触转速方式
A、装好电池后将功能开关拨至接触转速档-RPM，按装好接触配件。
B、将接触橡胶头与被测物靠紧并与被测物同步转动。
C、按下测量键开始测量，待显示值稳定后释放测量按钮，测量值自动存储，测量结束。
（二）、接触线速方式（公制）
A、将开关拨至接触线速档-m/min，换上线速测量配件。
B、将线速配件与被测物紧靠，并与被测物同步转动。
C、按下测量按钮开始测量，等显示值稳定后释放测量按钮，测量值自动存储，测量结束。
（三）、接触线速方式（英制）
将开关拨至接触线速档-ft/min，换上线速测量配件，测量方法与（二）中B、C相同。

实验6  安装和校准电机

简  介
在这项技能培训中，你将装配和校准电机，包括检查电机轴的轴向跳动和径向跳动

1．执行下列安全检查
● 佩戴防护眼镜
● 穿着合身的衣服（不可穿较宽松的）
● 项链，手表，戒指、领带等饰品必须摘下
● 将长发盘起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或将长袖挽起来
● 地面不可潮湿
2．   找到轴面板1并将其放在工作台上方的架子上

3．从储物柜抽屉中找到四个M8六角头螺栓及其相应的平垫圈、弹簧垫圈和螺母

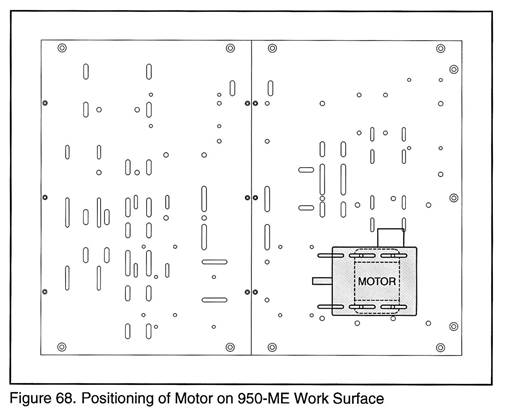

4．将电机安装在工作台上的适当位置，如图68所示

图 68
5．安置大电机的支撑垫块在轴面板1上
6．确认工作台表面、电机底座和所有的支撑垫块应清洁无毛刺

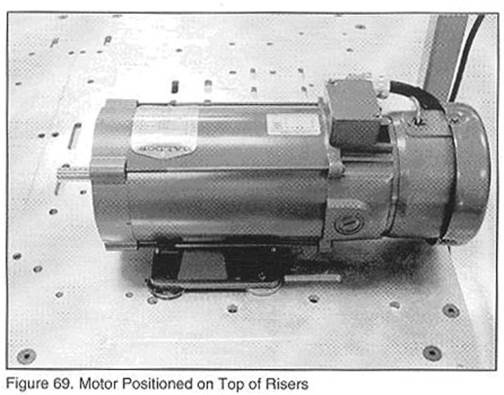

7．将3个银色的电机支撑垫块放在3个脚下，将金色的电机支撑垫块放在在剩下的1
个脚上，如图69所示
金色的支撑垫块用于保证软支撑条件的存在。

图 69
8．   执行下列步骤，用塞尺检测初始的软支撑
A．  从塞尺叶片中选择0.08毫米的叶片
B．  尝试在电机的每个脚下插入该塞尺叶片，若叶片可自由的通过多数电机脚之下，则
证明软支撑条件存在。
C．  假如找到了软支撑，则用不同的塞尺叶片去确定该支撑的电机脚下的空隙。
D．  插入与步骤C所测量的空隙值相等的调整垫片。
E．   在插入调整垫片后，使用0.08mm的塞尺叶片重新检查初始的软支撑条件。
9．   执行下列步骤安装电机

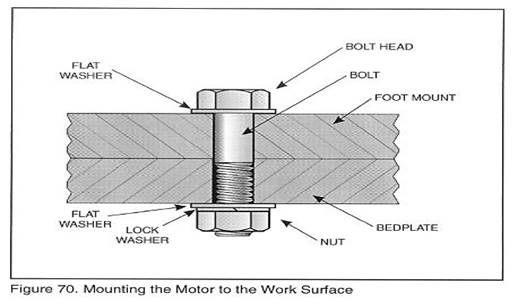

A．  将电机用螺栓，垫圈，螺母等安装到工作台表面，如图70所示，手工拧紧。

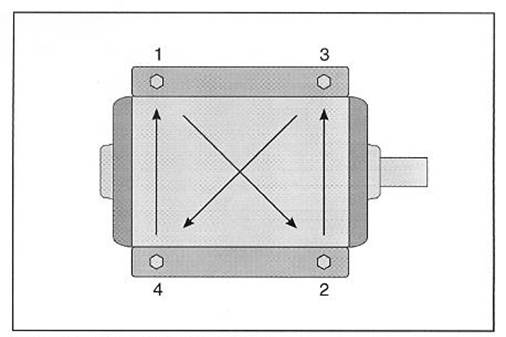

B．  按照图71所示顺序拧紧电机

图 70
10执行下列步骤检查和校验最后的软支撑间隙
A．找到百分表和磁性表座，如图72所示
B．找到磁性装配板和旋钮，如图72所示

图71

图72
C．   将装配板放置在电机的一侧，如图73所示
D．   将装配板用螺栓固定在工作台表面：将螺栓穿过工作台上的狭槽中，从工作台下面
将旋钮旋转到螺栓上

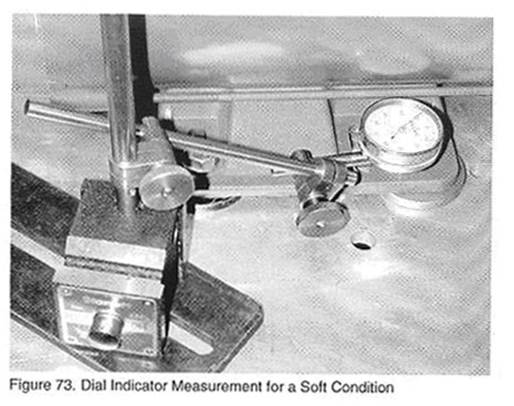

E．   将带有磁性表座的百分装放在磁性装配板上，如图73所示
F. 将百分表的探针放在接近电机安装螺栓的位置上，如图73所示，将指针调零，调整百分表使得它的探针与支撑垫块接近垂直，如图所示，尽量接近90度。

图 73

G. 拧松该电机装配螺栓，观察百分表表盘上的指针，如果指示器读数大于0.25mm，则证明软支撑条件存在
H. 对其余的螺栓重复步骤F、G
I. 假如软支撑条件存在，在电机的支撑垫块下插入调整垫片去修正这个问题
J. 软支撑条件修正后，拧紧螺栓
11．校准电机轴，如图74所示（步骤同实验4的标定电机轴）

12．拆卸所安装设备，并将各部件收好。
