测量键和键槽的尺寸

时间：2023-11-22 10:29:29

实验1 测量键和键槽的尺寸


在这个实验中，你将测量键和键槽的大小，然后将测量值与标准值比较，确定其是否在允许的公差范围内。

1．   从工具箱中找到下列物品：
● 圆柱形制动器轮毂
● 电机
● 带刻度盘的游标卡尺(0-150mm)
● 直尺（20cm）

2．    执行下列的步骤测量电机轴上键槽的宽度，深度和长度
A．   用卡尺测量键槽的宽度，如图19所示

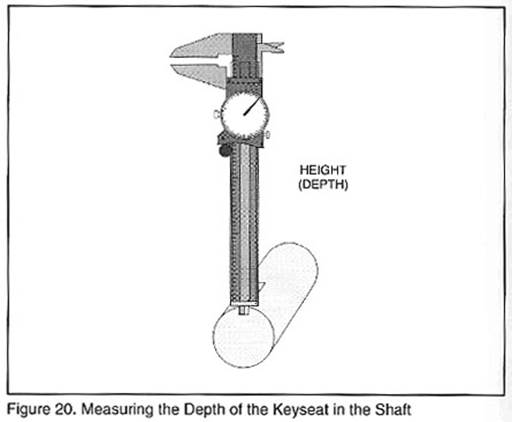

B．   用游标卡尺测量键槽的深度，如图20

C．   用20厘米直尺测量键槽的长度
注意：有些末端倒圆角的键槽，测量时只测量它的有效长度。

3．   执行下列步骤测量圆柱形制动器轮毂上键槽的宽度，深度和长度

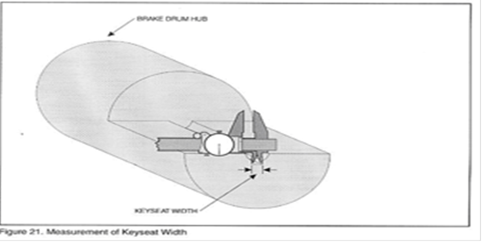

A．  用卡尺测量键槽的宽度，如图21所示

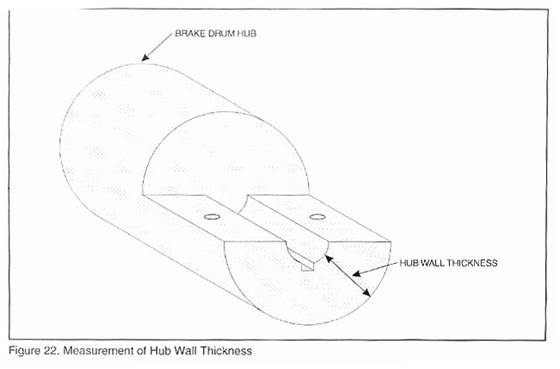

B．  用游标卡尺测量轮毂壁的厚度，如图22所示

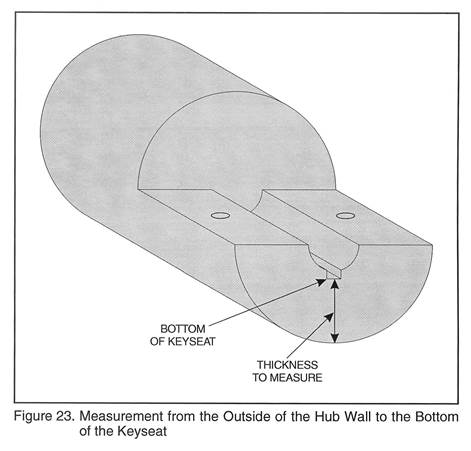

C．  用游标卡尺测量从轮毂的外壁到键槽底部的厚度，如图23所示

D． 用轮毂壁的厚度（步骤B的测量结果）减去轮毂的外壁到键槽底部的厚度（步骤C
的测量结果）从而得到轮毂键槽的深度
E． 用20cm直尺测量键槽的长度
4．  执行下列的步骤去选择键的公称尺寸
A． 选择键的公称宽度
B． 选择键的公称高度
C． 选择键的公称长度
