双水槽对象特性试验

时间：2023-11-28 09:50:32

双水槽对象特性试验

一、实验目的
1、了解双容对象的动态特性及其数学模型
2、熟悉双容对象动态特性的实验测定法原理
3、掌握双容水箱特性的测定方法

三、双容对象特性实验测定法原理

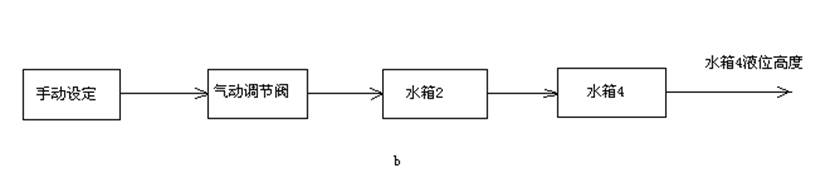

    系统连线图


   系统连线图

飞升曲线实验测定方法的具体步骤如下：
   A、选择工作点
      给定控制量，让双容水箱对象的液位稳定
   B、测绘阶跃曲线
      让控制量做阶跃变化，并测绘双容水箱液位随时间变化的曲线

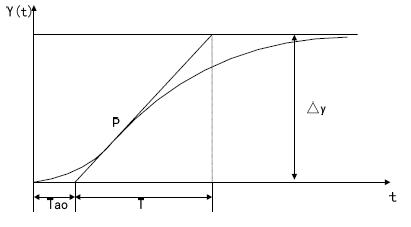

图 3 飞升曲线

   C、获得对象的动特性
假定在输入量变化量为uΔ时测绘的飞升曲线如下图3所示：
因此，可估算双容水箱的模型为


四、实验步骤
1、进入实验
运行四水箱DDC实验系统软件，进入首页界面，单击“实物模型”单选框，选择实验模式为实物模型；
单击实验菜单，进入双容水箱特性测试实验界面。
2、 选择执行机构
在实验系统中有两个执行机构，分别由控制量“U1”和“U2”控制。这两个控制量的范围为0～100，可以自行选择一个作为控制量。
这里假定我们选择“U1”作为控制量。
3、 选择双容对象
实验系统有四个水箱：水箱1、水箱2、水箱3和水箱4，它们对应的液位分别用H1、H2、H3和H4表示，其中水箱3和水箱1、水箱4和水箱2可以分别串接成两组双容水箱，可以自行选择一组双容水箱作为被测定对象。
这里假定我们选择水箱1和水箱3串接的双容水箱，对应待测液位变量为H1。
4、 组成控制回路
我们期望构成的控制量为U1，被测量为H1的控制回路，为此根据连接图，我们需打开水箱1和3的进水阀，关闭其它进水阀。
也可选择其它的双容对象构成控制回路。
5、 选择工作点
控制量“U1”或“U2”控制执行机构，通过构造的控制回路，使被测的单容水箱的液位稳定在某个点。
选择控制量“U1”或“U2”，
如上图4所示，单击实验界面中的调节阀图标，进入输出设置窗体，如下图5所示：
如果选择“U2”作为控制量，也可以参考上述方法进行设置。
6、 控制量阶跃变化
当单容水箱的液位稳定在工作点时，让控制量作阶跃变化。
这里，以控制量“U1”为例，让U1从30跳变到35，可以根据实际的效果选择跳变的幅度。
