使用带式制动器测量轴的力矩
大致步骤：在这个实验中，将把电机和带式制动器连接并加载。通过带式制动器测量轴的输出力矩的变化展现当动力通过不同类型的机械传动系统进行传输时不同的输出效果，即通过该现象可看出各种机械传动系统的机械效率。在这个实验中还将测量电机的转速随着载荷的增加的变化。这是一个简单的提高你测量电机转速技能的练习。通过本实验你还可以了解到交流电机对载荷变化的反应。
1． 执行下列安全检查
● 佩戴防护眼镜
● 穿着合身的衣服（不可穿较宽松的）
● 项链，手表，戒指、领带等饰品必须摘下
● 将长发盘起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或将长袖挽起来
● 地面不可潮湿
2． 将电机控制箱的安全开关闭；
3． 继续上一个实验，上个实验的装配结果应该是如图41所示
4． 执行下列步骤将带式制动器与电机轴相连

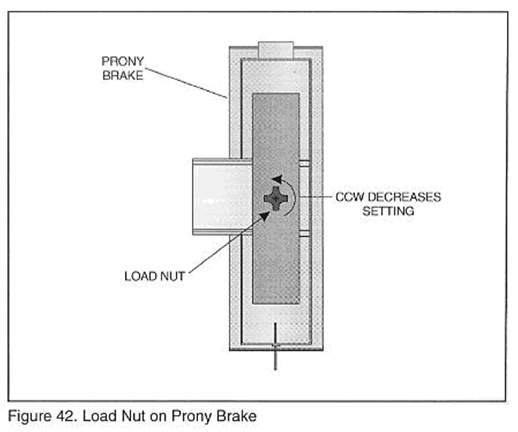

A． 拧松带式制动器顶部的加载螺母（俯视：逆时针方向），直到手柄（即加载螺母）
与螺纹齐平；

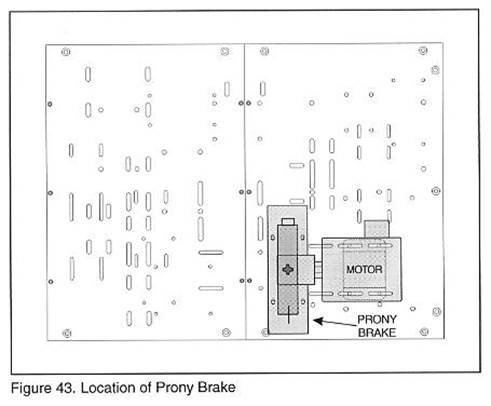

B． 将带式制动器放置在工作台上，让其安装孔与工作台的安装孔对齐，如图43所示；

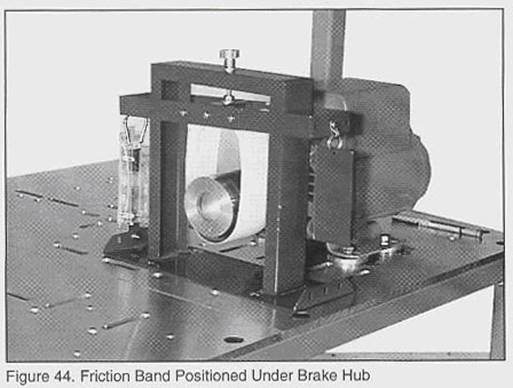

C． 确定制动带搁在轮毂下方，如图44所示；
D． 找到4个M8的螺栓及其相应的平垫圈、弹簧垫圈、螺母；

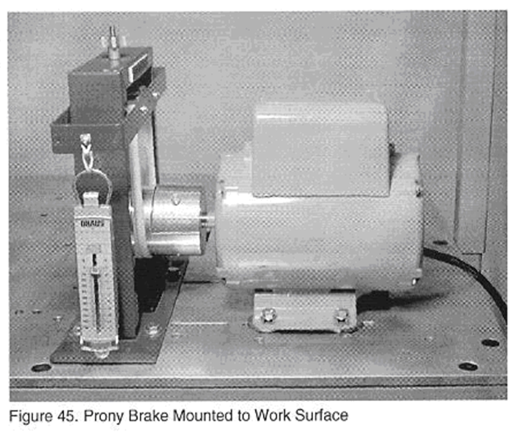

E． 用螺栓等将带式制动器安装到工作表面；
确保带式制动器的制动带均匀的缠绕在轮毂上。
F． 拧松电机的紧固件以便调整电机位置使之与带式制动器的制动带接触良好；
G． 重新拧紧电机；

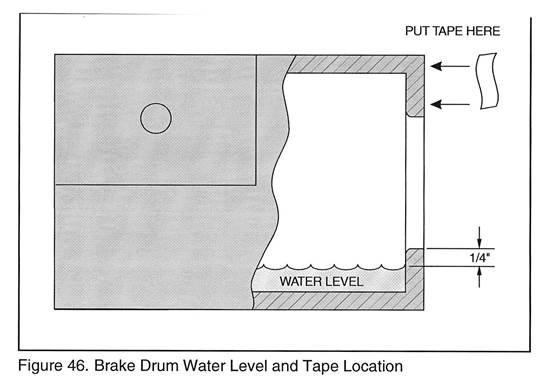

5． 用水瓶往轮毂的凹槽中装水,水的高度大约为6㎜（从轮毂开口处到液面高度）,如
图46所示
6． 将一小片白色双面胶纸贴在制动轮毂的前端部,如图46所示
7． 执行下列的步骤打开电机：
A. 清理工作台上的工具和散件，将它们放入储物柜或工具箱；
B. 将电机控制箱的电源线与墙上插头连接；
C．连接大电机电缆到电机控制箱的电机端口；
D．确定电机控制箱上的电源开关处于关闭状态
E．插入安全锁钥匙；
F．打开安全开关，此时电机控制箱上的主电源指示灯呈开启状态（红色）；
G．确定电机附近没有人；
H． 打开电机电源开关。
电机将很快加速到全速，并以定速运转。
8． 执行下列步骤测量电机在不同载荷下的转速
A． 观察带式制动器上刻度的读数；
初始状态应该是0，如果不是，则调整其上的加载螺钉；
B． 用转速表测量电机转速，并在下列表格中将各读数记录下来；
表格1：
| 加载载荷（N） | 转速（RPM） | 扭矩（n●m） |
注：加载载荷根据制动器实际加载范围进行调节。
C． 在电机运转过程中，把制动器上的载荷由0逐渐增加到满量程的1/3左右（每次增
加的量相同）；
D． 在各种载荷情况下测量电机转速，并将不同情况下的载荷和转速记录在表格中；
E． 通过加载螺钉将载荷卸载到0。
9． 关闭电机电源及安全开关，电机将逐渐停止
10. 将安全开关锁钥匙抽出来，
11. 计算电机在各载荷下的力矩
力矩＝所加载荷（N）×加载力臂（m）
其中加载力臂由刻度盘到加载螺钉中心的距离，约为152㎜。
12. 保留现有的安装，下个实验将用到现有装置。
