轴的几何尺寸测量

时间:2023-12-06 09:05:35

轴的几何尺寸测量

大致步骤:在这个实验中,将测量轴的直径和长度。在动力传输系统中,轴的尺寸决定了轴承、联轴器和其他组件的尺寸。因此,准确的测量轴的尺寸是非常重要的。

1.    将轴面板1和轴面板2放置在工作台上方的架子上
2.    从储存柜里找到下列物品。
1) 外径千分尺(0-25mm)
2) 卷尺
3.    执行下列步骤测量轴的直径
A.   打开千分尺使之开口大于最大开口的一半;
B.   从轴面板中任取一根轴进行测量,将轴放在千分尺两个测砧之间,如图5所示;

C.   逐渐合上千分尺(使用粗调旋纽)直到其活动测砧非常接近所测轴;

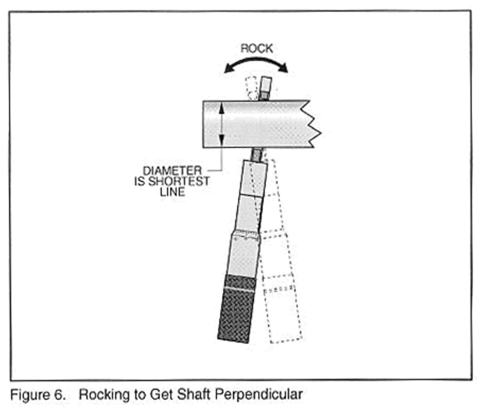

D.   一边顺时针转动微调旋纽,一边如图6那样转动千分尺,直到你感觉轴与测量线垂
直时停止转动微调部分;

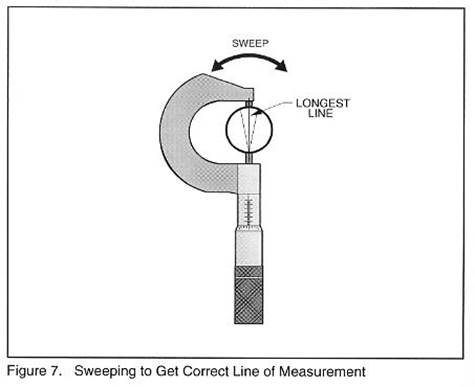

E.   将千分尺如图7转动,这样做是为了寻找最高点,也就是轴直径的测量点;

F.   重复步骤D到E直到你确认轴已对准,便可进行测量;
G.  读出轴的直径并记录;
4.   重复步骤3测量轴面板1和2上其他轴的直径
5.   执行下列步骤测量轴的长度
A.  找到卷尺和轴;

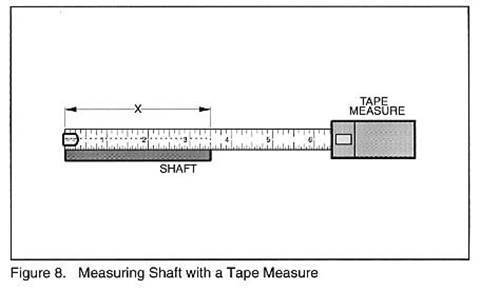

B.  让卷尺钩子钩住轴的一端,如图8所示;

C.  将卷尺拉紧;

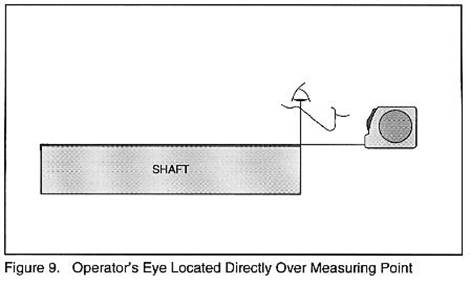

D.  调整你的位置使得你能准确的读取卷尺的刻度,如图9所示;

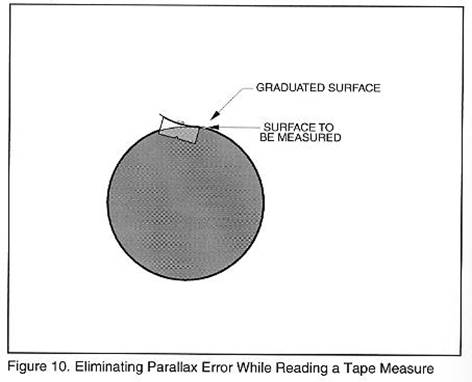

E.  转动卷尺使刻度尺与轴接触上(如图10所示),这样做是为了避免平行度误差;

F.   读数并记录
6. 重复步骤5测量轴面板1、轴面板2上其余轴的长度
