大致步骤：在这个实验中，你将装配制动器轮毂到电机轴上，这是带式制动器提供给电机的载荷。通过这个装配过程将使你学会装配键的基本步骤。你将会在以后的实验中用到这些知识去装配其他类型的轮毂，包括联轴器的安装。

1．   执行下列安全检查；
● 佩戴防护眼镜
● 穿着合身的衣服（不可穿较宽松的）
● 项链，手表，戒指、领带等饰品必须摘下
● 将长发盘起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或将长袖挽起来
● 地面不可潮湿

2．   将电机控制箱的安全开关关闭；
3．   将轴面板1放在工作台上方的架子上；
4．   装配和校准大电机；（详细步骤见实验教程1中的技能5）

5．安装带式制动器的组件，如图35所示
这个组件包括制动器轮毂，加载单元，水瓶。水瓶的作用是当制动器对轴施加载荷时将水喷入制动器轮毂内使其降温（因为带式制动器加载时由于摩擦生热会使轮毂温度升高）。把制动器轮毂放在电机轴上。

6．执行下列步骤用键联接将制动器轮毂装配到电机轴上

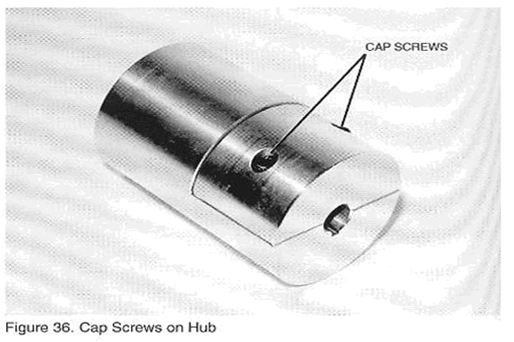

A．找到制动器轮毂（该轮毂是由两个部件组合而成，用2个帽螺钉将两部件联接便组成了制动器轮毂）；

B．用扳手拧松2个螺钉使得轮毂的两部分能适当分离（使轮毂可穿过轴及键装配在轴上）；
C．用刷子清洁电机轴和轮毂上的键槽，使其上无灰尘和毛刺；
D．找到上个实验中制作的25毫米的平键；
E．将键放入电机轴上的键槽中；
F．在键槽内摇动键检查键是否松动，如果有松动，必须更换；
G．将键从电机轴上取出放入制动器轮毂的键槽内；
按步骤F检查键与键槽是否相配，键应可以很轻松的放入键槽内且在键槽内没有松
动，如不合适应更换。

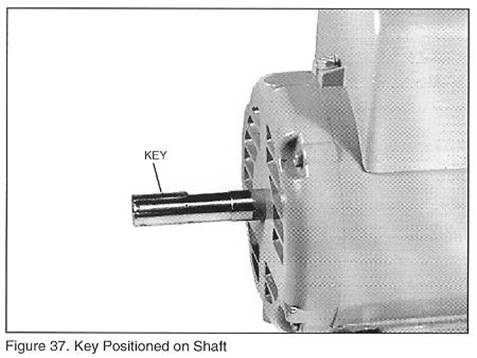

H．将键从制动器轮毂的键槽内取出，重新放入电机轴上的键槽内，将之放置与轴的末端平齐的位置，如图37所示

I．拿起制动器轮毂，将它的键槽与电机轴上的键对准，以便键的伸出端正好可装入轮毂的键槽内；

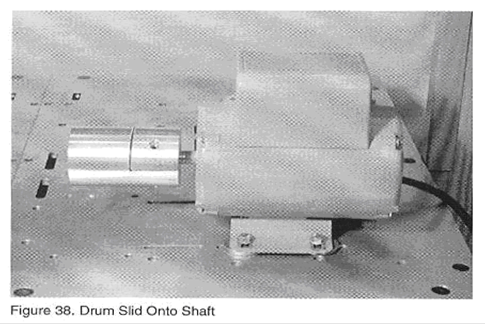

J．将制动器轮毂装上电机轴，使轮毂达到阶梯轴的末端；
轮毂的安装应该不借用任何工具，如果不是这样，请将其拆下，检查各部件的尺寸是否正确。

K．固紧制动器轮毂上的2个螺钉。

7．拉动制动器轮毂查看其是否与轴可靠连接
8．保留现有的装配，在下个实验中，会用到现有装配。
