SG-GDY08 高低压供配电技术成套实训装置

时间：2026-09-23 17:50:37

一、设备概述
SG-GDY08 高低压供配电技术成套实训设备是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备。高低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。

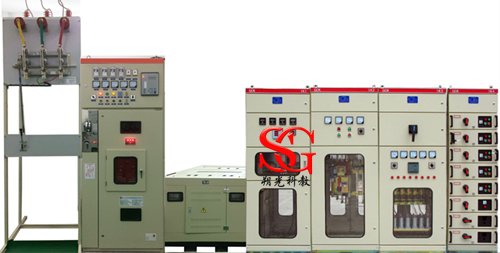

SG-GDY08高低压供配电技术成套实训设备（单回路供电）是由高压模拟计量开关柜、高压模拟电墙、模拟变压器、进线柜、计量柜、补偿柜、低压出线柜2、负载柜组成。
SG-GDY08高低压供配电技术成套实训设备采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。
SG-GDY08高低压供配电技术成套实训设备适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。

二、设备技术参数
1、输入电源：三相五线制AC 380V±10% 50HZ
2、输入功率：11kw
3、工作环境：1）温度：-10℃～+40℃2）相对湿度：≤90%（+20℃） 3）海拔高度：≤2000m
4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃
4、设备重量:1600kg
5、外形尺寸：宽×深×高=尺寸：1000mm×1500mm×3200mm (模拟电墙)+900mm×1500mm×2350mm(高压柜)+3800mm×800mm×2000mm(低压柜)
6、本质安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点
高低压供配电技术成套实训设备包含不同的低压配电柜，覆盖了常见的低压供配电的配置。
高低压供配电技术成套实训设备低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
高低压供配电技术成套实训设备具有：
⑴全面性，能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；
⑵系统性，真实反映供配电系统的结构；
⑶实操性，以较真实的工作现场，达到现场教学的目的，在提高学生动手能力的基础上，加深对理论知识的理解；
⑷安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制，为保证安全，除计量柜外，所有柜体配有开门断电的继电控制装置。
⑸示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。

四、实训项目

1、低压配电设备的倒合闸操作实训变压器的运行及检测实训

2、变压器的运行及检测实训

3、跌落式保险的安装与维修实训

4、高压隔离开关的操作实训

5、避雷器的原理与接线操作实训

6、高压供电设备的倒闸操作实训

7、互感器实训

电流互感器接线方式

有功、无功电度表的接线实训

多功能综合仪表接线实训

抄表实训

8、开关电器实训

低压框架断路器的原理与接线

低压塑壳断路器的原理与接线

隔离开关的原理与接线

9、手动功率因数补偿实训

10、自动功率因数补偿实训

11、低压配电线路分级保护实训

12、接地保护实训

13、0.4KV照明系统配电实训

14、0.4KV动力系统配电实训

15、安全操作规程培训

16、供配电工、维修电工职业技能鉴定考核训练

五、配置清单
表1：主要配置

序号	配件名称	主要技术参数	数量	单位
1	高压开关柜	电流互感器：LZJC-380 0.5 电压互感器：JDZ-380/0.1 真空断路器：ZN28-12/630A-25KA CT19 高压隔离开关：GN30-12D/630A 机械闭锁：JSXGN-12/DDSX 带电显示：GSN-10 三相四线有功电度表：DTS196 微机综合保护装置:：380V 5A有速断，过流，重合闸保护功能接地刀储能开关：两档开关黑色万向转换开关（M1方形 3档合闸预合 0 预分分闸）：LW26-20 指示灯：AD16-22 AC220V 红绿黄各1个照明灯压板温湿度控制器：N2K-(TH)AC220V	1	台
2	干式电力变压器	SG10空气自冷干式变压器 0.4KV/0.4KV 50KVA	1	台
3	高压模拟电墙（10KV高压进户装置）	主要电器型号： 1、RW4/7/10-10户内高压断路器开关额定电压：10KV 额定电流：100A、200A 开断电流：2及5、7.5、10、15、20、30、50、100安培机械寿命：≥2000次 2、FCGW-12复合干式穿墙套管额定电压(kV)：10/12 额定电流(A)：200A 弯曲破坏负荷(N)：1250 允许弯曲负荷(N)：625 3、GN6/8-6/10户内高压隔离开关额定电压：6KV 10KV 额定电流：200A 机械寿命：≥2000次安装尺寸：(6)646×280，(8)680×280 静拉力(N):Fa2=500N Fb2=170N 操作力矩：200Nm 4、H(Y)10WX-17/60氧化锌避雷器避雷器额定电压：17KV 系统标称电压：10KV 持续运行电压：13.6KV 直流1ma参考电压：25KV 陡坡冲击电流（不大于）：70KV 雷电冲击电流（不大于）：60KV 5、模拟电墙 6、铜排	1	台
4	进线柜	1、断路器：DW45-630/160A 2、电力仪表：可检测三相电压、三相电流、频率，有功功率、无功功率等 3、电流互感器：BH-0.66 BH-0.66 30/5 0.5 4、按钮：LA38-11 红绿各1只 5、指示灯：AD16-22 AC200V 红绿各1只、 6、浪涌吸收器 7、主母排 8、支路母排 9、零排 10、地排 11、绝缘子	1	台
5	计量柜	电流互感器：BH-0.66 BH-0.66 30/5 0.5 三相四线有功电度表：DTS196 三相四线无功电度表：DXS196 综合显示仪表（数显式）：PY194E-2S4 塑壳断路器：M1LE 100A 主母排支路母排零排地排	1	台
6	补偿柜	补偿电容器：BSMJ0.4 电容切换接触器：CJ19 小型断路器：DZ47 电力仪表：电压、电流、功率、频率等显示无功功率自动补偿控制器：JKL5CF 电容转换开关：LW5-16TM706/6 热继电器;JR36-32 6.8~11A 指示灯：AD16-22 AC380V 白隔离开关熔断器：QSA-125/30 熔芯125A 电流互感器：BH-0.66 20/5 0.5 避雷器：HY1.5W-0.28/1.3 主母排支路母排零排地排	1	台
7	出线柜（动力及照明柜）	塑壳开关：M1-100L/3300 25A 接触器：CJX4 电力仪表：电压、电流、功率、频率等显示电流互感器：BH-0.66 30/5 0.5 按钮：LA38-11红绿各6只指示灯：AD16-22 AC220V红绿各6只熔断器：RT14-20/6A 热继电器：JRS1-09-25/Z 18~25A 主母排支路母排零排地排	1	台
8	负载柜	感性负载10个单元，每个单元轴功率2.2KW 阻性负载10个单元，每个单元功率1KW 3P开关：D6 10个 2P开关：D6 10个	1	台

表5：工具配置

序号	名称	规格\型号	数量	单位
1	压线钳	HS-06WF	1	把
2	剥线钳	ELE-700F	1	把
3	尖嘴钳	DL2106	1	把
4	电工绝缘梯凳	两层，300×500×800mm	1	吧
5	斜口钳	DL2206	1	把
6	一字螺丝刀	5*150	1	把
7	十字螺丝刀	5*150	1	把
8	绝缘伸缩管式围栏	1.2×2.5m	2	个
9	万用表	MY60	1	个
10	套筒扳手	（17件套）	1	套
11	梅花扳手	（8件套）	1	套
12	呆头扳手	（8件套）	1	套
13	绝缘手套	10kV	2	双
14	绝缘靴	10kV	2	双
15	兆欧表	ZC25-4	1	双
16	钳形表	(5~200A)	1	个
17	安全标志		5	张
18	全回路交流验电器	0.4kV	1	把
