离心泵故障模拟实验台,离心泵故障模拟实验平台

时间：2026-03-18 09:31:40

SG-PG58离心泵故障模拟实验台






一、 设计目标（研究对象）
研究对象为离心泵平台不同故障的模拟。

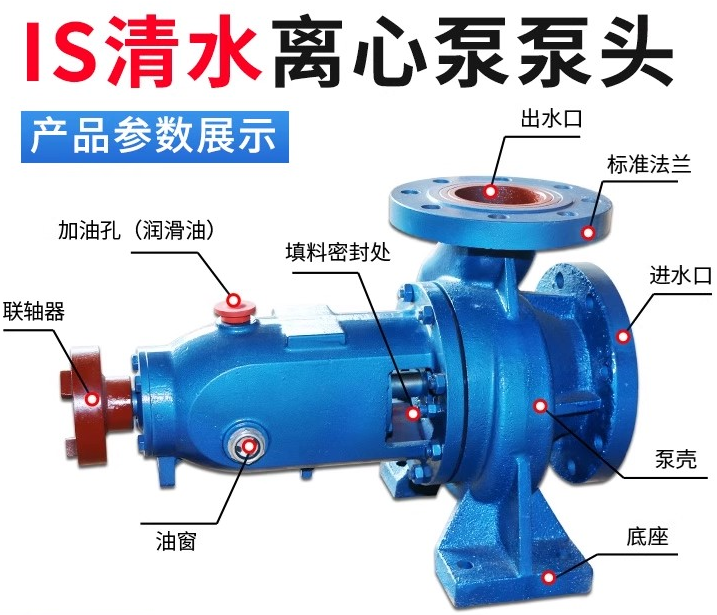

图 1试验台参考原型

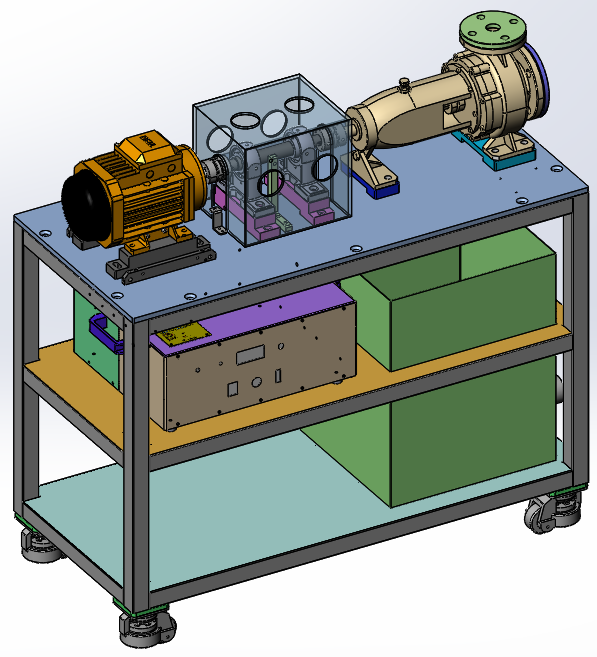

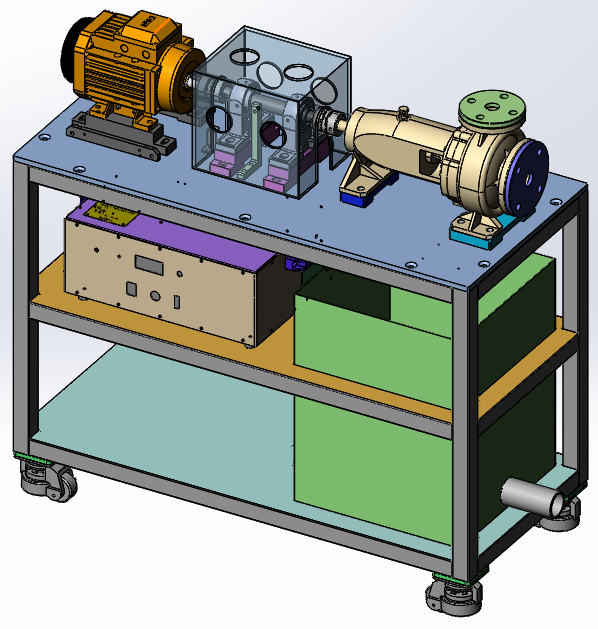

图 2方案模型


二、 研究方向：
1. 模拟离心泵汽蚀、不平衡、叶轮磨损、地脚螺栓松动等故障状态的功能；
2. 科进行离心泵平台整机振动测量与评定项目训练；
3. 应用振动测试与分析仪、可进行离心泵平台振动测量与频谱分析技能训练；

三、 系统组成
1、系统组合部分
本实验系统由平台机架、驱动电机、联轴器、支撑轴承、水泵叶轮等系统组成。


四：可以完成试验
故障部件 故障形式
水泵叶轮 汽蚀、不平衡、叶轮磨损、地脚螺栓松动


五、基本技术指标
1、设备使用条件要求
1) 环境温度：-30℃~+70℃（存储）、-10℃~+50℃（使用）；
2) 无粉尘及腐蚀性物质；
3) 电源：220V±10%、50Hz、功率2.2kW；
4) 电源需求：现场安装标准地线及零线；

2、平台底座
1) 材质：精密加工台架，带减震刚性基础；
2) 尺寸：台架尺寸1100*500*800，台架含水泵尺寸1600*1200*1500，
3) 机架底部配有调整脚，用于现场安装时调节实验台台面水平度，起到防滑、止震、消音作用。
3、驱动系统
1）驱动系统采用变频电机作为驱动装置，参数如下：
2）传动变频电机、电机功率2.2KW，额定2950rpm,强制风扇冷却,电压220V, 50Hz。卧式安装电机。

4、附件
1）使用说明及实验指导书1份；
2）工具1套：内六角扳手、活动扳手等；
3）水泵叶轮故障件3件：汽蚀、不平衡、叶轮磨损。
六：试验平台技术参数：
序号 配件名称 数量 功能备注
1 驱动电机 1个 高效节能交流电机，功率2.2 Kw，额定2950RPM
2 交流变频器 1个 变频器频率范围：0-60Hz,额定输入：220V，50/60Hz,
3 离心泵 1个 IS50-32-125
4 故障叶轮 3个 汽蚀、不平衡、叶轮磨损
5 机架 1个 精密加工，
6 水槽 1个 精密加工，
7 管道/阀体 1套 透明管道
