| 执 行 机 构 | ||||
| 名称 | 单位 | 数量 | 备注 | 特点 |
| 智能电动调节阀 | 只 | 1 | 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大.工作电压 24VAC，输入电流4-20mADC(美国) | 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大,比普通的电动阀贵 |
| 二相磁力泵 | 台 | 1 | 静音，工作电源：220VAC，50Hz，120W | 声音比较小,有利于实验室保持安静,工作的稳定性非常好 |
| 三相磁力泵 | 台 | 1 | 无泄漏，低噪音，三相220VAC，250W。 | |
| 三菱变频器 | 只 | 1 |
输入电源：220VAC，50Hz；输出：三相220VAC0.4Kw； 输出频率变化范围：0-250Hz，实际应用设定为50/60Hz； 信号输入：4-20mADC。 |
|
| 温控调压模块+散热器 | 套 | 1 | 全隔离单相交流可控硅调压模块；控制信号：4-20mADC。 | 自行设计性能可靠安全 |
| 加热环 | 只 | 1 | 功率：1600W，220VAC。 | |
| 传 感 变 送 器 | ||||
| 扩散硅压力（液位）变送器 | 只 | 3 | 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 | 不锈钢隔离膜片,适用范围广,高精度,高温定性,高可靠性,结构精巧安装方便,零点漂移小,它的价格是普通的传感器的两倍 |
| 压力变送器 | 只 | 1 | 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 | |
| Pt100温度传感器及温度变送器 | 套 | 4 | Pt100：A级；温度变送器：0.5级精度，0-100℃。 | |
| 涡轮流量计及流量变送器 | 套 | 2 | （1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。 | 结构小巧精致,安装方便,精度高 |
| 控制站硬件 | |||
| 序号 | 名称 | 卡件号 | 单位 |

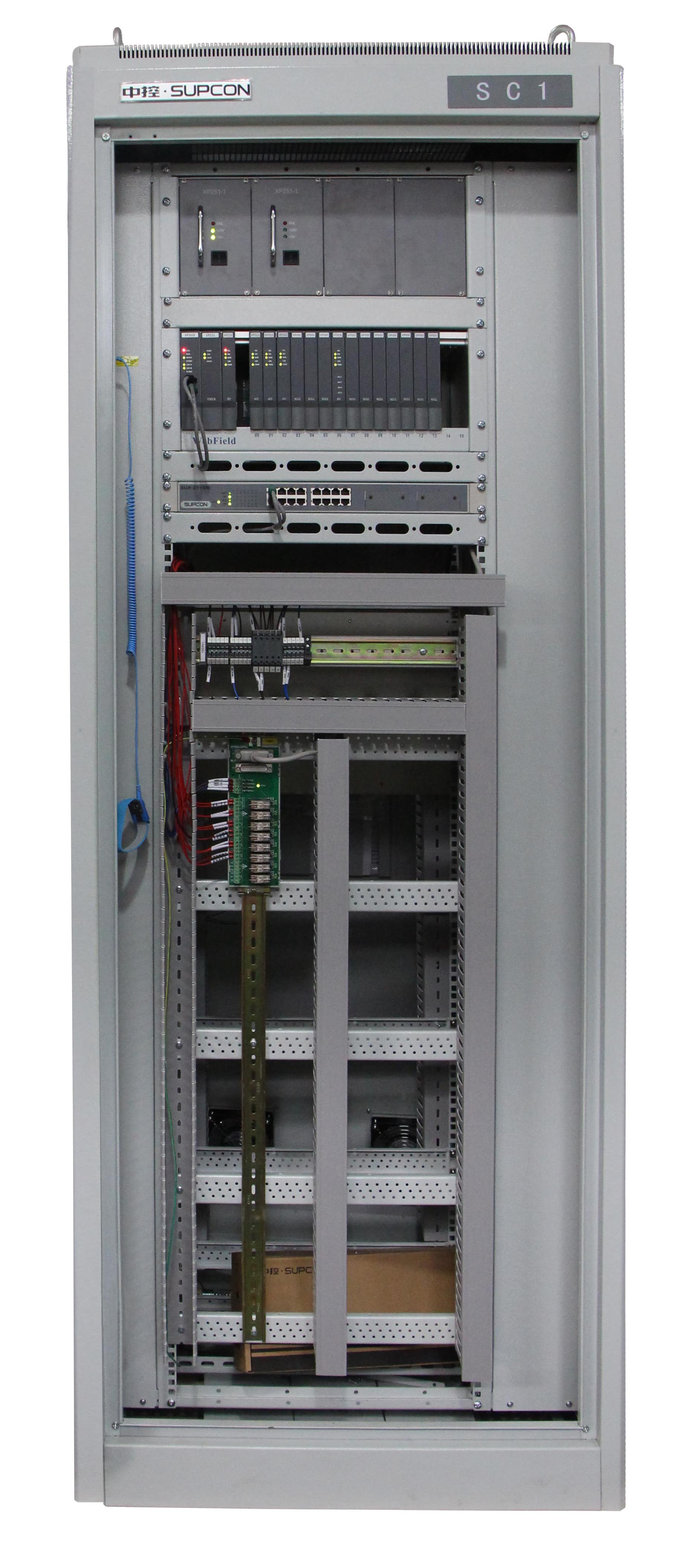

| 1 | 机柜 | XP201S | 1个 |
| 2 | I/O机笼 | XP211 | 1个 |
| 3 | 数据转发卡 | XP233 | 1块 |
| 4 | 主控制卡 | XP243 | 1块 |
| 5 | 电源（5V,24V)150W | XP251-1 | 1个 |
| 6 | 电源箱机笼 | XP251 | 1个 |
| 7 | AC配电箱 | XP256 | 1个 |
| 8 | 8路电流信号输入卡 | XP351 | 1块 |
| 9 | 8路模拟信号输出卡 | XP322 | 1块 |
| 10 | 4路热阻信号输入卡 | XP316 | 块 |
| 11 | 通讯接口卡 | XP244 | 1块 |
| 12 | 电源指示卡 | XP221 | 1块 |
| 13 | 端子板转接模块 | XP521 | 3块 |
| 14 | 交流开关量信号输入端子板（110VAC） | XP563-110V | 2块 |
| 15 | 交流开关量信号输入端子板（220VAC） | XP563-220V | 2块 |
|
2、操作站软件 |
||||||
| 序号 | 名称 | 性能 | 部件型号 | 数量 | 单位 | 厂家 |
| 1 | 实时监控软件 | 操作站运行软件 | PRO 111 | 1 | 套 | 中控 |
| 2 | 工程师站组态软件 | 实现系统组态、流程图制作、报表制作、图形化编程等 | PRO 135 | 1 | 套 | 中控 |
| 3、辅助部件 | ||||||
| 序号 | 名称 | 性能 | 部件型号 | 数量 | 单位 | 厂家 |
| 1 | 空气开关 | 通用空气开关2P | 6 | 个 | 标配 | |
| 2 | 接线端子 | 端子(含附件) | 1 | 批 | 标配 | |
| 3 | 安装附料 | 1 | 批 | 中控 | ||
| 其 它 设 备 | |||
| 实验用淡蓝色透明有机玻璃水箱 | 只 | 3 | 三个圆型有机玻璃水箱 |
| 锈钢温控实验箱 | 只 | 1 | 由加热箱、冷却箱、溢流箱、加热环、Pt100、温度变送器组成，加热箱内无水断电保护装置，也防止温度干烧。 |
| 不锈钢储水箱 | 只 | 1 | 内有独特的结构设计和不锈钢过滤网，拆洗方便 |
| 储水箱自动进、排水装置 | 套 | 1 | 自动进排水减轻实验老师工作 |
| 接触器 | 只 | 4 | 施耐德（德国） |
| 继电器 | 只 | 4 | 欧姆龙（日本） |
| 电磁阀 | 只 | 4 | 三力信（国产） |
| 液面探头 | 只 | 2 | 朔光自制 |
| 配有24v直流稳压电源 | 只 | 2 | 朝阳电源 |
| 全部不锈钢管及配件，增加设备的使用寿命。 | 套 | 1 | 朔光自制 |

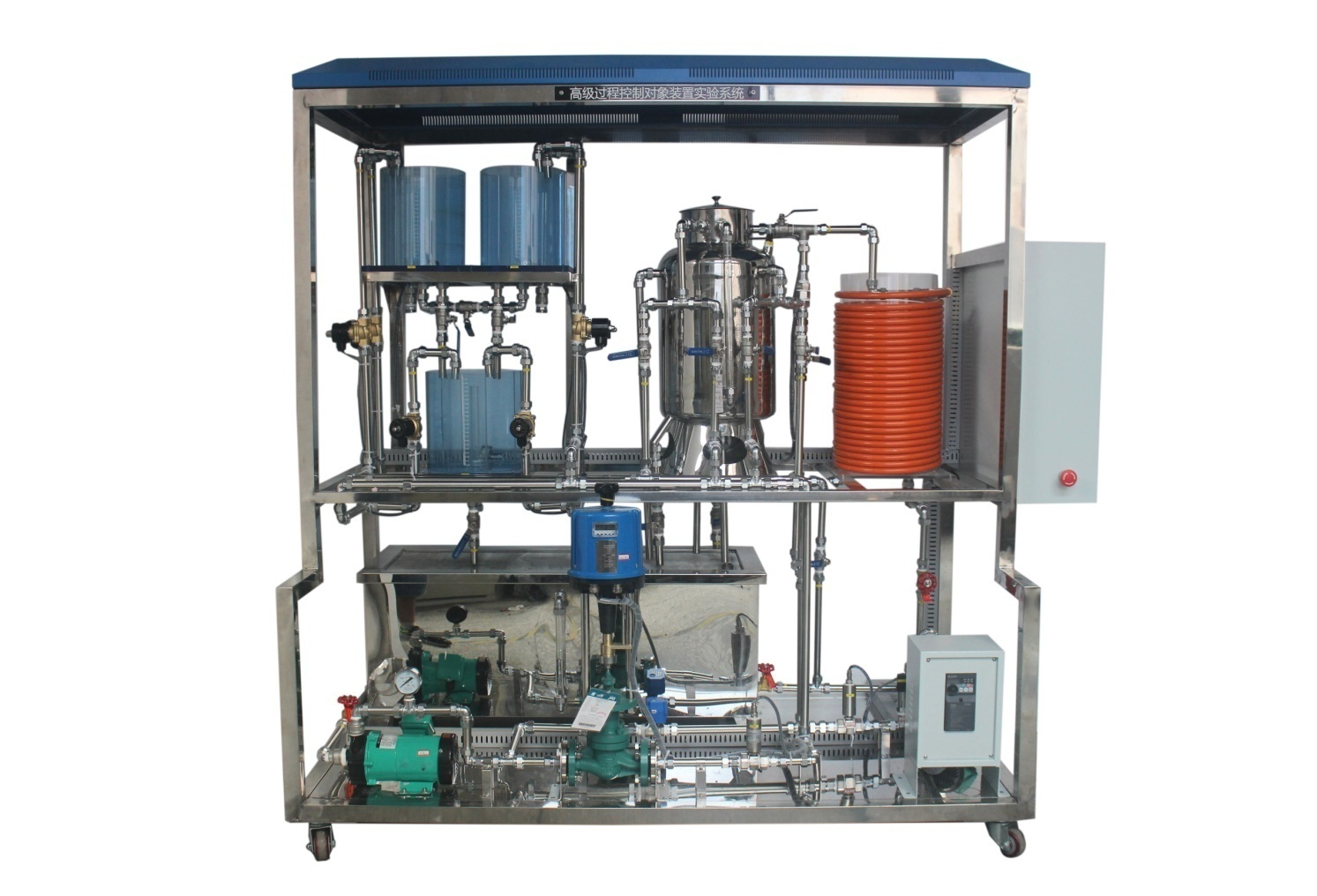

| 实验柜 | 台 | 1 | 2000mm（高）×1200mm（长）×700mm（宽）；采用全开放式设计，美观大方，操作维护方便 |
| 实验台及实验架 | 套 | 1 | 外加工2000mm（高）×1200mm（长）×700mm（宽） |
| 锅炉保护系统 | 套 | 1 | 锅炉加热防干烧系统 |
| 过程控制传感器及过程检测仪表3D仿真软件： |
▲3D传感器仿真系统，教学仿真资源（包括3D传感器仿真系统和传 感器实验教学视频）要求提供不少于15种传感器及过程检测仪表的网 络教学资源包。其中必含浮子液位传感器、齿轮式转速传感器、电容 式液位传感器、浮子液位电阻传感器、动态扭矩传感器、超声波、热 释电报警传感器等7种传感器以及压力、流量、物位与温度检测仪表， 并提供手机APP截图（须提供产品说明、零件展示、装配、应用展示 四个方面的相关证明材料,一共28张截图。没有满足采购需求或没有提 供截图的，按一项负偏离处理。） |
||
| Python整个实验室配1套 |
▲该数据采集卡采用工业级，接口采用USB接口，整个实验室配一套。 （须提供Python实验软件界面图，须提供PID源程序的截图。）没有 满足采购需求或没有提供截图的，按一项负偏离处理。 具体核心功能指标要求： ①具有8路模拟量输入：8路电压输入。ADC分辨率：14位，最大 采样速率：100K/S。 ②2路模拟量输出：12位，0-10V，100Ksa/s； ③2路1MHz计数、PWM测量输入，2路1MHzPWM、脉冲发生器。 ④具有多种采样方式：定时采样，定长采样，单步采样，实时采样。 ⑤具有输入低通滤波，过压保护功能。 实验内容： 基于Python压力PID控制实验 基于Python液位PID控制实验 基于Python流量PID控制实验 基于Python温度PID控制实验基于Python串口通信应用 基于Python通信与显示应用 |
||
| 虚拟仿真实训系统 |
软件主要功能 （1）仿真软件能够模拟工业生产过程的四大热工参数，包括液位对象， 温度对象，流量对象，压力对象，无缝对接“过程控制实验装置”的 控制系统，能够完成基本对象特性测试、单闭环控制、串级控制、前 馈反馈控制、流量比值控制等实验，可以替代被控对象。 （2）通过界面观察各个模块的数据，清晰简洁，并能通过软件查看控 制过程中的实时曲线。 （3）基于工控软件软件开发而成，能够模拟实际对象的特性，并且能 将控制计算机中的数据转换成模拟信号供外部控制系统使用。 （4）动画显示及刻度显示：该系统在具体实验的过程中，为了更加清 晰地显示回路的控制效果，要求组态软件界面中各管路液体的流向必 须具有动态的动画显示，各水箱液位、储水箱液位具有明显的刻度显 示。 ▲软件要求：在Simulink软件环境下，依据过程控制实验装置 的实际参数对各个实验进行了仿真，并在Matlab/RTW实时控制模式 下，实现过程控制的实物实验内容，满足毕业设计和课程设计的需要。 仿真软件要求在MATLAB软件环境下完成，实时控制需在 MATLAB/RTW环境下进行，提供相关MATLAB/RTW实时控制的软 件界面图。要求提供上下水箱串级控制、比值控制、流量液位串级控 制系统3种实验的仿真控制软件建模界面、建模响应曲线、控制响应 曲线的相关截图。没有满足采购需求或没有提供截图的，按一项负偏 离处理。 |
||
| 主机监测单元（一套） |
电路部分采用超薄可折叠导电材料技术，实时检测主机多路运行状况（4路以上），并且带液晶显示和报警显示，主机检测单元可反复折叠不损坏电路，支持手机无线采集数据，并且可以用手机APP读写数据为比较实验效果。 1）、须提供4路液晶显示和报警显示软件界截图，须提供手机APP软件截图。 |
||
