| 序号 | 部件名称 | 主要规格参数 | 数量 |

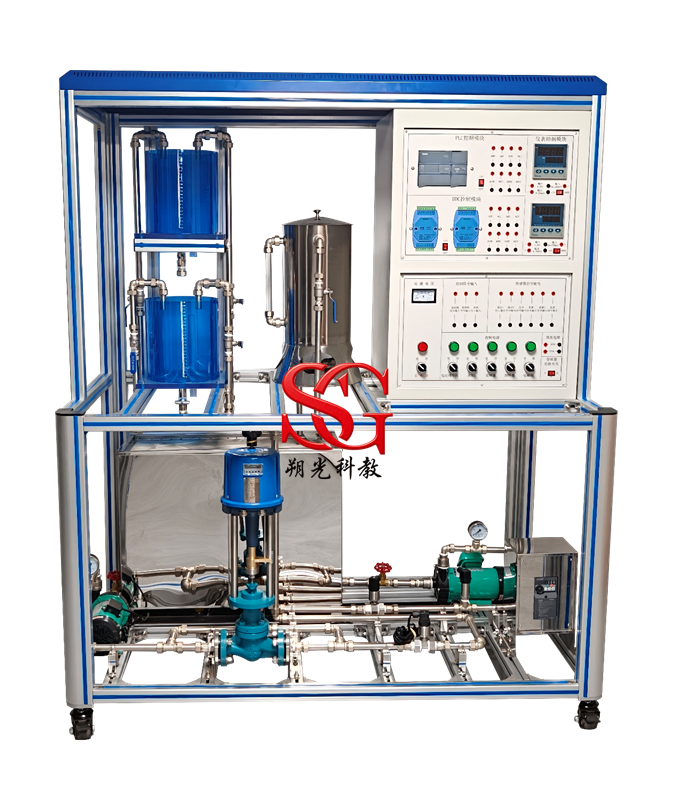

| 1 | 实训平台 |
（1）采用四个80x80mm工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度：800mm，桌面板下设支撑框架，截面尺寸为30x30mm，承受力300Kg，外观简洁、大气、新颖。 （2）立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：80x80mm，四面带槽，槽宽8.2mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 （3）C字形铝压成型构件为左、右对称件，外形160x166x70mm，单件比重0.37kg，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橙色静电喷涂工艺。 （4）实训台架采用独立框架式结构设计，框架由上中下左右五根工业型材分割为上下两个区域，所有型材表面光滑，无凹槽，用于放置交直流电源、测量仪器仪表和实训模块等。实训台两侧提供单相多功能插座和三相四线交流电源插座，为外配仪器设备提供工作电源。 |
1套 |
| 2 | 电气箱 | 主要包含2个PLC控制器，漏电保护器，固态调压装置，开关电源，交换机等电气装置，所有信号采用国际标准的IEC信号。 | 1套 |
| 3 | 电脑桌 | 型材和钣金结构，用于放置计算机，下方装有万向轮。尺寸：约560mm×600mm×1020mm。 | 1张 |
| 4 | 控制对象 |
包括2只上水箱、下水箱和储水箱。上、下水箱采用优质有机玻璃，结构包括缓冲槽、工作槽、出水槽，用以完成液位相关实验，水箱采用优质有机玻璃，水箱底部均接有压力传感器。储水箱由不锈钢板制成。 不锈钢温控实验箱1只：由加热箱、加热环、Pt100、温度变送器等组成，加热箱内配有无水断电保护装置，防止温度干烧。 储水箱自动进、排水装置1套，其中储水箱底部装有出水阀。 |
1套 |
| 5 | 智能电动调节阀 | 采用智能直行程电动调节阀，用来对控制回路的流量进行调节。电动调节阀型号为：QSTP系列。电源为单相220V，控制信号为4～20mADC或1～5VDC，输出为4～20mADC的阀位信号。 | 1只 |
| 6 | 单相磁力泵 | 单相 220VAC，90W，无泄漏，低噪音，扬程8米。 | 1台 |
| 7 | 三相磁力泵 | 无泄漏，低噪音，三相220VAC，180W，扬程8米。 | 1台 |
| 8 | 交流变频控制 | 控制信号输入为4～20mADC或0～5VDC，交流220V变频输出用来驱动三相磁力驱动泵。 | 1台 |
| 9 | 温控调压模块+散热器 | 采用二相全隔离一体化交流移相调压器模块，采用SMT工艺，DCB陶瓷基板，有LED电源指示和LED输出调节量指示，控制参数：可输入0～5V、0～10V、4～20mA；输出参数：额定工作电压：380VAC±10%；电网频率：50Hz；断态峰值截止电压VP：≥1200VPK；电小负载电流：100 mA；断态漏电流：<12 mA；关断最大延时：10ms；调节响应时间：10ms。 | 1套 |
| 10 | 加热环 | 由三根0.6KW电加热管星形连接而成，用来对锅炉内胆内的水进行加温。 | 1只 |
| 11 | 锅炉防干烧保护装置 | 配备有防干烧保护系统，当锅炉内胆液位低于警戒水位线时，保护装置将切断调压模块输出电压，有效保护电加热管不被干烧损坏。 | 1套 |
| 12 | 扩散硅压力变送器（液位） | 量程为0～3KPa(以实际的水箱高度为准)，用于测量水箱液位高度，直流24V供电，标准两线制接线4～20mA变送输出、精度0.5级，采用工业用的扩散硅压力变送器，带不锈钢隔离膜片，采用信号隔离技术，对传感器温度漂移跟随补偿。带HART通讯功能。 | 2只 |
| 13 | 压力变送器 | 量程为0～100KPa，直流24V供电，标准两线制接线4～20mA变送输出，精度0.5级，采用工业用的扩散硅压力变送器，带不锈钢隔离膜片，同时采用信号隔离技术，对传感器温度漂移跟随补偿。 | 1只 |
| 14 | Pt100温度传感器及温度变送器 | Pt100：A级；温度变送器：0.5级精度，0-100℃。工作电压直流24v，温度变送器输出4-20 mADC。 | 1套 |
| 15 | 涡轮流量计 | 量程：0-1200L/h；输出信号：4-20mADC；精度：0.5级。 | 2套 |
| 16 | 液位开关 | 安装于实验水箱 | 4套 |
| 17 | PLC控制系统 | CPU 1215C AC/DC/Rly,14输入/10输出,集成2AI/2AO | 1套 |
| 19 | 电磁阀 | 可以实现阶跃和脉冲干扰，通过手动阀开度可调节阶跃和脉冲干扰的大小。 | 1只 |
| 20 | 直流稳压电源 | 提供直流24V电源。 | 1套 |
| 21 | 组态软件 | TIA V18 | 1套 |
| 22 | 控制软件 |
上位机控制软件由西门子博图TIA V18 WINCC编写。 西门子博图TIA V18 的 WinCC 是 西门子自动化 软件中用于 人机界面 （HMI）开发的核心组件，主要用于创建可视化监控界面。 核心功能 WinCC V18支持动态图形设计，可生成包含仪表盘、趋势图、报警窗口等元素的交互式界面。其 Unified 版本支持与 STEP 7 V18协同工作，自动同步PLC程序变更到HMI界面，实现"一键更新"功能。 |
1套 |
