一、概述
该实验台是一个全新构思的机床综合组合夹具拆装测绘实验实训平台，可以帮助学生构思各种机床夹具的设计并实现装配，本产品为开放式产品，可以帮助学生理解机床夹具的定位原理，根据零件加工特点选择零件的加工基准，选择设计零件加工制造的夹紧机构，该实验台选择典型加工工艺和机械零件的夹具，供教师和学生进行教学、测绘和拆装，是一个集原理、设计、机械制造、装配及工艺检测等各知识训练于一体的综合实训实验台。
组合夹具类型：槽系、孔系和孔槽结合组合夹具

二、实验平台

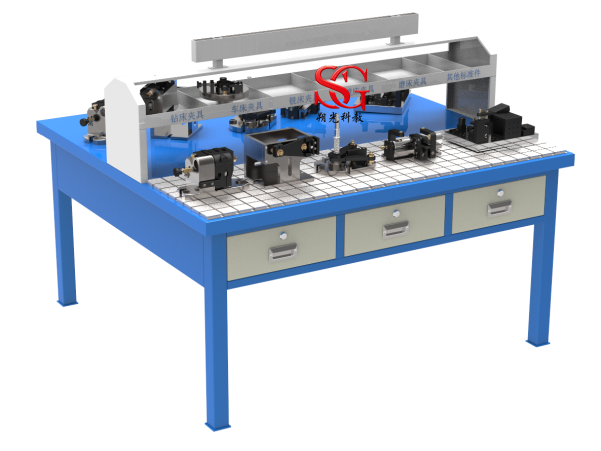

其中平台采用长1600mmX宽1300mmX高1295mm 的六屉桌式结构，桌面前部设置零部件存放架，实训操作区采用台面由实木平板（外形尺寸为1600mm×600mm×30mm）、2mm厚橡胶垫等组成。整体结构坚固，造型美观大方。实训台设有六个抽屉（带锁）分别用于放置工具及资料等。
台体采用2mm厚优质冷轧钢板钣金制造，表面双层亚光密纹喷塑，颜色为湖蓝色。台体设有六个抽屉（带锁）分别用于放置工具及资料等
该实训平台采用双面台式结构，中部设置夹具元件存放架，各朝各自工作面，可显示操作各夹具拆装过程和使用方法，显示器通过支架可绕水平轴线转动，也可绕垂直轴线转动，方便学生观看，支架采用不锈钢制造，垂直立柱采用铝合金制造；提供虚拟仿真软件。
实训平台采用一桌双面四人的方式进行。

三、实验项目
（一）、夹具基础认知与结构拆装实验
1.机床夹具整体结构认知实验
2.定位元件拆装与识别实验（支承钉、支承板、V 型块、定位销）
3.夹紧元件拆装与识别实验（螺杆、螺母、偏心轮、压板、铰链压板）
4.导向与对刀元件拆装实验（钻套、对刀块、定位键）
5.夹具标准件识别、分类与存放实验
（二）、典型机床夹具拆装实训
1.钻床夹具拆装、元件识别与装配复原实验
2.车床夹具拆装、找正与装配实验
3.铣床夹具拆装、对刀调整与装配实验
4.镗床夹具拆装、导向机构调试实验
5.磨床夹具拆装、精度调整与装配实验
（三）、组合夹具拼装与创意设计实验
1.槽系组合夹具元件识别与拼装实验
2.孔系组合夹具拼装与调试实验
3.孔槽结合组合夹具创意拼装实验
4.根据典型零件自主设计拼装专用夹具实验
5.多工位夹具组合拼装实验
（四）、夹具测绘与绘图实验
1.夹具整体测绘、尺寸测量实验
2.定位元件测绘与尺寸标注实验
3.夹紧机构测绘与结构表达实验
4.夹具装配草图绘制实验
5.典型夹具零件图、装配图绘制实验
（五）、夹具使用与工艺配套实验
1.轴类零件装夹与定位实训
2.盘类零件装夹与定位实训
3.板类零件装夹与定位实训
4.箱体类零件装夹与定位实训
5.典型零件加工工艺与夹具选用实验
（六）、虚拟仿真与综合实训
1.夹具三维结构虚拟认知实验
2.虚拟拆装与虚拟装配实验
3.夹具工作原理动画演示实验
4.虚实结合夹具装配对比实验
5.夹具拆装技能考核实训
