SG-ZL30 仿真中央空调实验室设备

时间：2026-10-28 15:22:04

一、概述

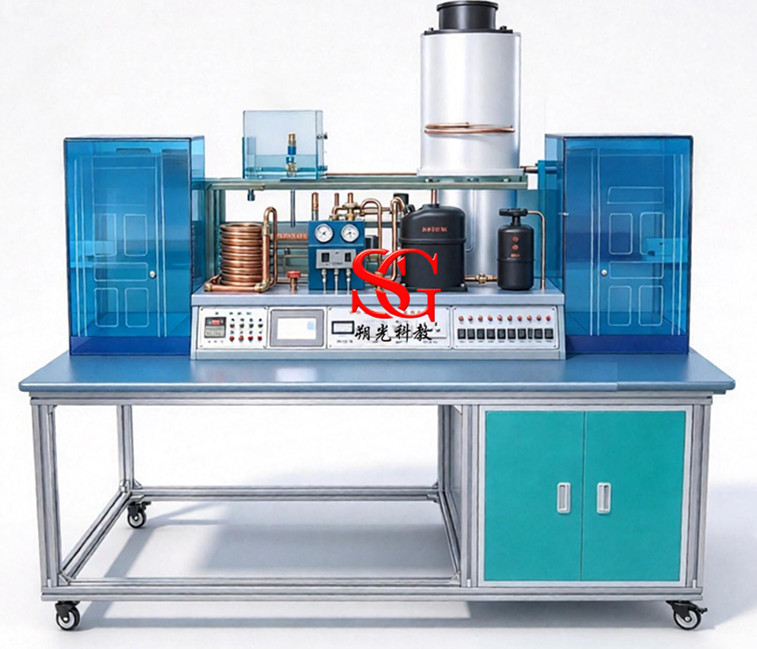

SG-ZL30 仿真中央空调实验室设备为缩小形式的中央空调机组装置。采用中央空调制冷的结构和原理为室内提供所需冷量用以抵消室内环境的热负荷。仿真中央空调实验室设备主要由空气调节系统、制冷系统、供水系统组成。

二、  中央空调实验室设备显著特点：
1、房间全透明材料，直观性强，内放风机盘管，有助于教学。
2、整体设计合理、外型美观、仿真、体积小。
3、制冷系统和制热系统均设有多级保护措施，确保设备运行安全可靠。
4、功能全面，即可制冷又可制热，且具有模拟演示系统，及所有的故障设置。
5、采用触摸屏控制便于远程控制实验设备的工作状态及采集多项相关数据。
6、手机APP,控制PLC的温度，各系统功能。

三、主要技术参数：
工作电源：单相三线220V±5%    50Hz
外形尺寸：240cmX110cmX190cm
整机功耗：制冷2.5KVA
制热1.KVA
制冷剂：R22

四、各主要部件特点及工作原理
1、压缩机：
    系统采用全封闭活塞式压缩机，正常工作温度仅为0℃，安全可靠，结构紧凑，噪音低、密封性好，制冷剂为R22。功率制冷量1400W
2、蒸发器：
    板式换热器：面积0.025M㎡一边走制冷，一边走水。
3、冷凝器：
    制冷系统采用螺旋管式冷凝器，这是一种较新型的热交换设备，用两条平行的铜卷制而成，是具有两个螺旋通道的螺旋体。中间的螺旋体是冷却水通道，外部的螺旋体是高压制冷剂的通道。面积0.03M㎡
4、冷却塔：
    该设备的冷凝方式采用逆流式冷却塔，吸风机装在塔的顶部，结构完全仿真、直观；冷却塔采用吸风式强迫通风，塔内填有填充物，以提高冷却效果；从冷凝器出来的温水由冷却水泵送入塔顶后，由布水器的喷嘴旋转向下喷淋。尺寸不能大于320mm*350mm*550mm
5、锅炉：
    锅炉是中央空调制热系统的核心元件，，具有超温保护、防干烧保护
6、模拟房间：
    模拟房间用全透明有机玻璃制作，外形美观、小巧，占地面积少，结构紧凑；具有全透明结构，一目了然；房间装有盘管、盘管风机、。尺寸500MM*500*700MM
7、温度控制：
    本设备实验台的面板上，装有温度控制显示仪，可控制温度的范围，且有巡回检测出各关键部位的温度。
8、高、低压保护装置：
为安全起见，制冷系统装有高、低压保护继电器可保护压缩机及系统的正常运行。低压0.6MP-高压3.0MP
9、透明水箱：
    有机玻璃制作，为节约用水循环使用系统的水资源；通过加水箱来完成媒介水的加入、并装有自动加水系统，如果系统水资源缺乏，加水系统会自动启动补给。
10、
   实验台总控制部分PLC控制控制，可完成设备的制冷与制热的转换，以及在制冷状态或制热状态的关闭等任务。启动方式。包括10路温度显示
11、APP功能
APP系统可以远程控制和显示中央空调教学实验系统的整机控制及参数，从而使中央空调所需的各项控制及需要显示的各项参数均可在手机的屏幕上完成。
12、透明送风系统：
送风系统主要完成集中送风控制功能包括
1）送风柜 2）表冷器回风和送风系统风管，3）风机四部分组成

五、中央空调配置清单:

编号	名称	规格型号	单位	数量
1	压缩机	1400W制冷量	台	1
2	热水器	5L	台	1
3	储液器	1kg	个	1
4	冷凝器		个	1
5	手阀	1/4	只	2
6	高低压表		只	2
7	膨胀阀		只	1
8	风机		个	1
9	空调制冷风机		只	2
10	水泵	12W 2-8	台	2
11	电磁阀（水）	Ф1/2 220V	只	2
12	蒸发器		只	1
13	过滤器	Ф6cm	个	1
14	视液镜	Ф6cm	个	1
15	热电阻		只	8
16	模拟房间		套	2
17	模拟锅炉		套	1
18	冷却塔		个	1
19	控制系统	包括PLC触摸屏APP软件
20	水箱		套	1
21	透明送风系统		套	1
22	实验操作台	2400×800×1500mm	张	1
