一、概述

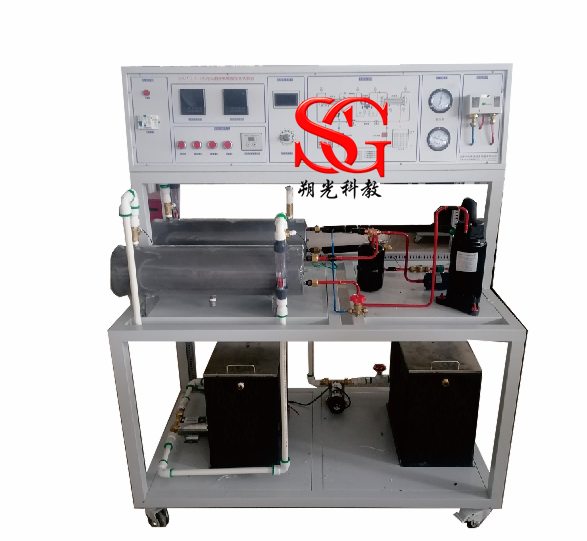

制冷压缩机性能测试实训装置”采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

二、装置特点
1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量
2.采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方
3.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜2.5kVA
4.制冷剂：R22
5.制冷量：1.3kW
6.重  量：100kg
7.外形尺寸：110cm×70cm×150cm

四、实训项目功能
1、采用水冷式机组，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。
2、制冷剂流量自动/手动调节：可在不同蒸发环境下采取实验数据。如：过热，过冷等。
3、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
4、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
5、利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
6、利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
7、主、辅测制冷量相对误差的计算与分析
8、制冷机组能效比的计算与分析
9、学会使用软件辅助计算，轻松的制冷剂性能的计算（物热力学与热物理据运行据数据，制冷剂的比较）、组件计算、组件效率的计算。
10 学会使用软件计算各种制冷循环中，系统中组件参数以及性能系数、质量流率，配管尺寸等参数

五、实验设备由实验本体、测控系统、数据采集系统组成。
1.     制冷机组包括
1）压缩机0.6P/220V
2）截止阀1/4
3）干燥过滤器1/4
4）温度计8个NTC10；
5）电子膨胀阀 24路数据可以调节开度通信485
6）制冷机组流程图

. 制冷系统循环原理图

2、测控系统
1）2个压力传感器4-20MA 0-3MA
2）8个温度传感器NTC10K
3）2个浮子流量传感器组成。
4、数据采集系统
无线无传功能，带有云平台，可以上传实验温度、压力数据到手机和PC进行远程控制
5、水系统包括：
1）PP蒸发器水箱；300*300*400MM,PP
2）冷却塔；320*320*500MM,
3）磁力水泵2个流量 8L,电压220V
4）板式冷凝器换热量1400W 0.28㎡
5）板式蒸发换热量1400W 0.28㎡
7）水系统图

B. 水循环系统简图
