一、系统简介

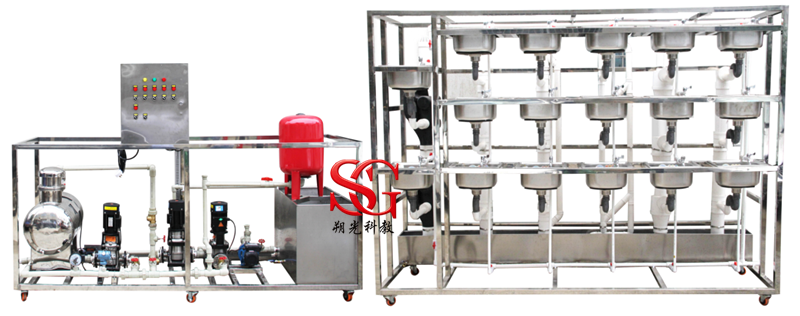

本实验模型由管道系统与供水设备两大部分组成，如下图所示：
管道系统由给水管道与排水管道系统组成，给水管道可按需求布置成下行上给、上行下给等方式，按照排水通气方式的不同可分为如下几个管道系统模块，无通气排水模块，伸顶通气排水模块，通气立管通气排水模块，苏维托排水模块，旋流排水模块，自循环通气排水模块；

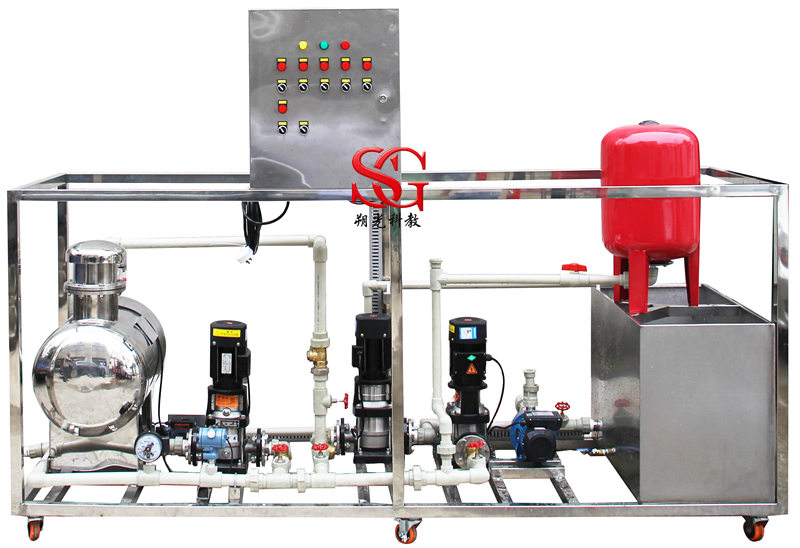

供水部分（图片仅供参考）

供水设备按照需求可分为如下几个模块，水泵供水模块、水泵-水箱供水模块、气压供水模块、变频供水模块、无负压供水模块。如上几个模块可根据需求自主选择组合，可实现实验演示功能如下：

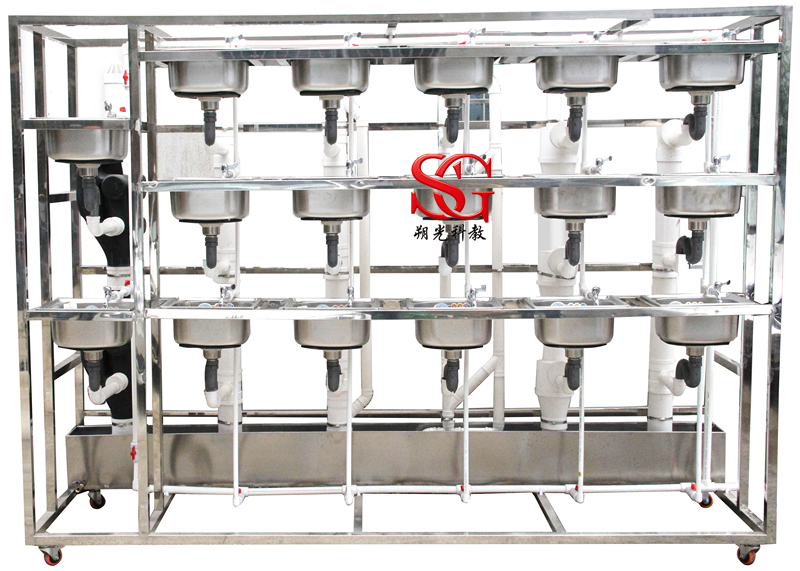

用水排水部分（图片仅供参考）

1、室内给水系统，可演示如下多种供水方式与管网布置形式。
1.1 演示水泵供水方式
1.2 演示水泵-水箱联合供水方式
1.3 演示气压供水方式
1.4 演示变频供水方式
1.5 演示无负压供水方式
1.6 演示下行上给管网布置模式
1.7 演示上行下给管网布置模式
2、室内排水系统，可演示如下多种排水管道的布置形式。
2.1 演示无通气排水
2.2 演示伸顶通气排水方式
2.3 演示通气立管通气排水方式
2.4 演示苏维托配件排水方式
2.5 演示底层单独排出排水方式
2.6 演示旋流排水方式
2.7演示自循环通气管道系统
3、通过控制管道中水的流态，可演示压力流管道、重力流管道水流现象，如：
层流、紊流、水舌、水膜流、水塞流、附壁螺旋流
4、室内供水自动控制系统，如上图2所示，可演示不同供水系统的设备组成与自动控制系统的工作原理。
4.1 水泵供水系统的配电系统组成与控制方式、原理
4.2 气压给水的自动控制系统组成与工作原理
4.3 水泵-水箱联合供水系统控制系统组成与工作原理
4.4 变频供水控制系统组成与工作原理
4.5 无负压供水控制系统组成与工作原理

二、系统模块组合方案
本建筑给水排水演示系统采用模块化设计方案，可以根据不同的教学需求与场地条件进行自主定制。

序号	设备名称	功能简介
1	低位水箱	演示系统水源
2	集水槽	演示系统集水、排水
3	苏维托排水模块	苏维托排水系统结构与流态演示
4	单立管排水模块	单立管排水系统结构与流态演示
5	双立管排水模块	双立管排水系统结构与流态演示
6	自循环排水模块	自循环排水系统与流态演示
7	旋流排水模块	旋流排水系统结构与流态演示
8	无通气排水模块	无通气排水系统结构与流态演示
9	水泵水箱供水模块	水泵水箱联合供水系统结构组成与运行原理演示
10	水泵供水模块	水泵供水系统结构组成与运行原理演示
11	气压供水模块	气压供水系统结构组成与运行原理演示
12	变频供水模块	变频供水系统结构组成与运行原理演示
13	无负压供水模块	无负压供水系统结构组成与运行原理演示
