一、概述
PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实训系统是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实训项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。
二、系统构成

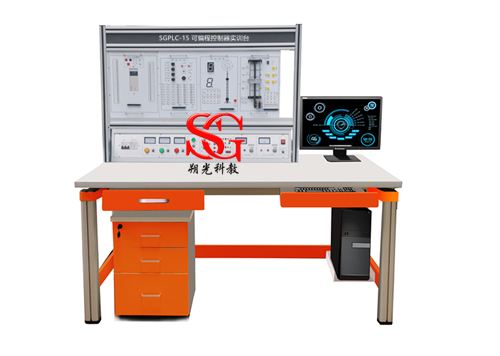

1、PLC可编程控制器实训台（铝型材框架演示屏与控制箱构成）
2、PLC可编程控制器实训演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、数字孪生仿真系统
7、PLC及转接通讯电缆
8、电脑或手持编程器（用户自备或代购）
三、技术性能
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
3、装置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1600mm×700mm×1600mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、PLC可编程控制器实训台控制箱技术指标
外壳钢质双层亚光密纹喷塑结构，铝质面板。
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出交流220V工作电压有高精度电流表与电压表指示
1.3单相市电输出，供用户自备仪器使用。
2、直流电源
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
五、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点 输出16点
◆型号：西门子CR40（也可选择三菱、欧姆龙，价格另议）
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
1）功能包括
◆ 交流电源输入区 ◆ PLC主机 、编程电缆
◆ LED发光管、指示灯 ◆ 输出负载指示
◆ 输入模拟开关（按钮和开关） ◆ LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A，24V2A ◆ PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）实训台本身带有24V 2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
★六、实训桌：
实训桌一桌两座，实训桌规格为1600（长）*700（宽）*800（高），实训桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷、坚固，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。实训桌左边是抽屉，右边是电脑键盘，右下角装有电脑主机托。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
七、PLC可编程控制器实训演示挂箱
该装置是为了配合PLC可编程控制器实训台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构训证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由以下实训功能单元组成：
功能单元一：
SG001交通信号灯PLC自动控制
SG002机械手控制
SG003 多种液体混合控制
SG004自动送料装车
功能单元二：
SG005天塔之光
SG006艺术彩灯
SG007 LED数码管显示
SG008步进电机的PLC控制
功能单元三：
SG009自动售货机模拟控制
SG010自控轧钢机模拟控制
SG011水塔水位控制
SG012自动成型模拟控制
功能单元四：
SG013 洗衣机控制
SG014电镀生产线控制
SG015 邮件分拣机控制
功能单元五：
SG016 电机的PLC控制
SG017 基础实训
功能单元六：
SG018 四层电梯控制
八、实训项目
1．与、或、非逻辑功能实训
2．定时器、计数器功能实训
3．跳转、分支功能实训
4．移位寄存器实训
5．数据处理功能实训
6．微分、位操作实训
7．交通信号灯PLC自动控制实训
8．搅拌器的PLC自动控制实训
9．LED数码官显示PLC自动控制实训
10．四层电梯的PLC自动控制实训
11．艺术彩灯造型的PLC控制实训
12．电机的自动控制实训
13．步进电机的PLC控制
14．模拟电视发射塔实训实训
15．自动送料装车系统控制实训
16．自动售货机实训
17．自动成型实训
18．水塔自动供水控制系统实训
19．邮件自动分拣实训
20．自动洗衣机控制系统模拟实训
21．电镀过程控制实训
★九、配置清单
|
名称 |
型号 |
数量 |
单位 |
备注 |
|
实训屏 |
|
1 |
台 |
铝合金 |
|
电源控制箱 |
|
1 |
台 |
钢质喷塑 |
|
实训桌 |
★连接构件采用压铸成型工艺 |
1 |
张 |
铝木结构 |
|
PLC主机 |
CR40 |
1 |
台 |
|
|
学生凳 |
|
2 |
张 |
塑钢结构 |
|
网线 |
|
1 |
条 |
|
|
实训挂箱模块 |
功能单元一 |
1 |
块 |
|
|
功能单元二 |
1 |
块 |
|
|
功能单元三 |
1 |
块 |
|
|
功能单元四 |
1 |
块 |
|
|
功能单元五 |
1 |
块 |
|
|
功能单元六 |
1 |
块 |
|
|
软件 |
西门子编程软件及演示程序 |
1 |
套 |
|
|
组态软件教育版 |
1 |
套 |
|
|
说明书 |
实训指导 |
1 |
册 |
|
|
专用导线 |
实训连接线50CM自锁线 |
30 |
条 |
|
|
15CM自锁线 |
10 |
条 |
|
