一、工作条件
常温、常压下运行,电源电压AC220V；功率1500W。

二、实验目的
1、学会正确使用活塞式压力计、恒温器等部分热工仪器；
2、测定二氧化碳的P-V-T关系，观察临界现象，测定其临界参数PVT；
3、测定二氧化碳在不同压力下饱和蒸汽和饱和液体的比容；
4、观测临界状态附近气液两相模糊的现象和气液整体相变现象；
5、测定二氧化碳饱和温度和饱和压力的对应关系。

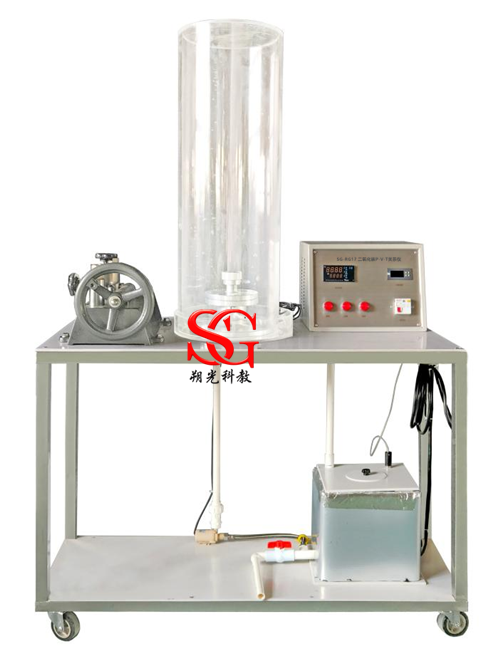

三、技术参数
1、压力校验仪：检验压力范围0-60MPa，可设定最高压力，0.4级精密压力表，测量范围：0-10MPa。
2、高压容器，表面采用镀铬处理；高压玻璃管，厚度3mm，耐压9MPa。
3、恒温水箱（制冷）：一体式数显恒温箱，自带PID调节功能，容积30L。
4、循环水泵：供恒温水循环用，交流220V供电,扬程2.4m，电机功率40W；
5、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度±0.2℃），高精度PID调压模块电路；
6、观察段：透明有机玻璃保护罩，35cm×35cm×80cm；
7、照明：ＬＥＤ灯带，功率：15W 色调RR；
8、压力表：测量范围：0-16Mpa，基本误差实际测量值的±0.05%；
9、恒温水浴系统（加热）：温度显示分辨率 0.1℃，可调节控温，精度±0.5℃；
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、带灯自锁按钮开关（德力西）等组成，控制箱面板采用不锈钢凹字技术制作；
11、水套：石英管，直径：25mm,高度：55mm，刻度管最小分度值1mm；
12、数字温度传感器：NTC温度传感器，使用温度范围:-40~150℃，B级精度，数显温度表温度显示分辨率0.1℃；
13、外形尺寸：长*宽*高=1000×400×1600mm；

四、产品规格与配置
漏电保护器1个、数字式水冷机1个、温度传感 PT100 1个、45号碳钢高压容器 1个、防震指针式压力表 1个、PVC 水箱 1个、活塞式压力仪 1个、石英玻璃承压管 1个、石英玻璃恒温水套 1个、纯度AR 水银 1个。
