浅谈物联网实训台家居安防实验

时间：2025-03-31 08:40:49

家庭安防系统基本原理家庭安防系统利用主机，通过无线或有线连接各类探测器，实现防盗报警功能。家庭安防系统是预防盗窃、抢劫以及火灾等意外事件的重要设施。一旦发生突发事件，就能通过电话迅速通知主人，便于迅速采取应急措施，防止意外发生或者灾害扩大。
家庭安防系统通常由：探测器(又称报警器)、传输通道和报警控制器三部分构成。报警探测器是由传感器和信号处理组成的，用来探测入侵者入侵行为或者烟雾的，由电子和机械部件组成的装置，是防盗报警系统的关键，而传感器又是报警探测器的核心元件。采用不同原理的传感器件，可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。
【学习目标】
·     了解家居安防的几个基本传感器。
·     了解家居安防各种传感器、设备的控制方法。
·     熟练掌握各安防传感器、设备控制程序编写规范，使用控制。

4.1 报警灯

本教材选用的是小型LED频闪灯，该款频闪灯相较于市面上的灯泡发光亮度更高、节能环保、使用寿命长，主要适用于工厂监控、治安岗亭、工业设备监控、商场监控、医疗救护、车间机床等。

4.1.1 传感器参数

报警灯参数
材质	聚碳酸酯塑料
电源	12V/24V/110V/220V
功率	3W
光源	LED
声音	无声
颜色	红色

4.1.2 硬件连接

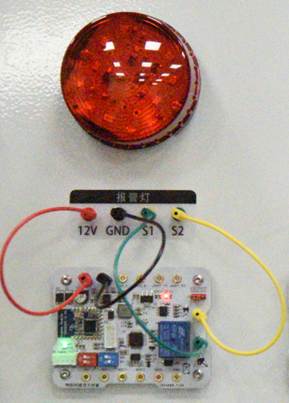

图4-1 报警灯实物图图4-2 报警灯实物接线图

	线色	说明
电源	红色（12V）	电源正（12V）
电源	黑色（GND）	电源负（GND）
通信	黄色（S1）	KO（继电器输出）
通信	绿色（S2）	GND

4.2 幕帘红外探测器

幕帘式红外探测器使用前先打开面壳，接通电池（注意：操作时不要在元件SEN表面留下指纹）。安装高度离地面2.2米左右，应尽量安装在室内的角落以取得最理想的探测范围，同时应与室内的行走线呈一定的角度（与人行走方向成90°角的探测效果最好）。安装时红外线的探测窗口应朝下。

4.2.1 传感器参数

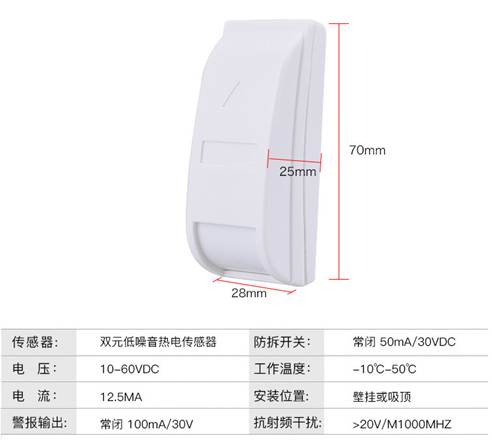

图4-3 幕帘红外传感器参数表

4.2.2 硬件连接

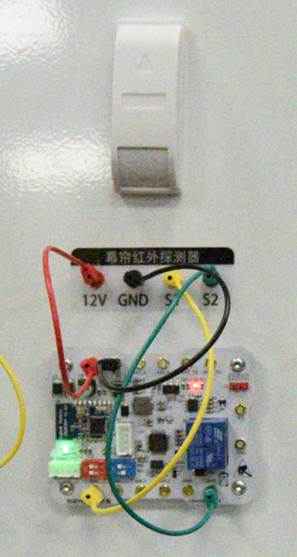

图4-4 幕帘红外传感器实物接线图

	线色	说明
电源	红色（12V）	电源正（12V）
电源	黑色（GND）	电源负（GND）
通信	黄色（S1）	IO1
通信	绿色（S2）	GND

4.3 紧急按钮

本教学选用的紧急按钮适用于老人、小孩、银行工作人员的紧急报警求救。遇到紧急情况，按下按钮，一键求救，发送有线/无线信号给主机报警求救。

4.3.1 传感器参数

紧急按钮参数
连接方式	常开/常闭
额定电压	250VDC
尺寸	868627mm

4.3.2 硬件连接

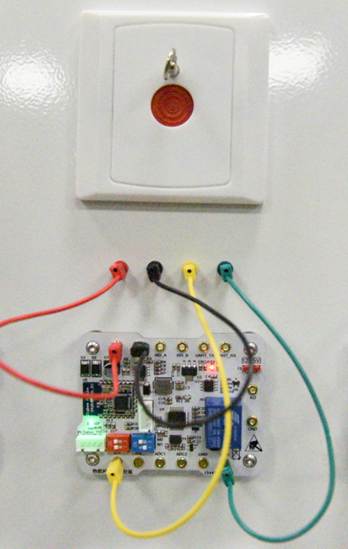

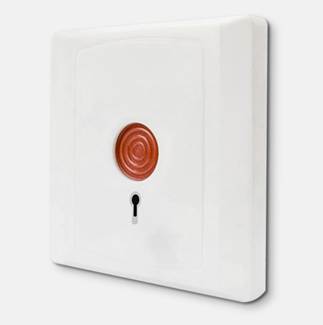

图4-5 紧急按钮实物图图4-6 紧急按钮实物接线图

	线色	说明
电源	红色（12V）	电源正（12V）
电源	黑色（GND）	电源负（GND）
通信	黄色（S1）	IO1
通信	绿色（S2）	GND

4.4 振动传感器

震动传感器按在需要防范的地方，当有不法分子试图强行打开，撬开时振动传感器监测到有异常振动声音时就会立即发送报警信号给报警主机驱动喇叭现场警示并通知相关人员有警情发生，本教材所用振动传感器体积小巧，安装方便不占空间更加隐蔽，适合各类需要防范设备的安装。

4.4.1 传感器参数

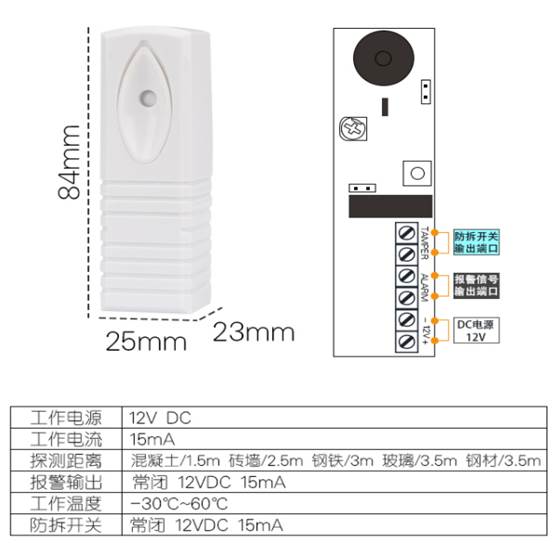

图4-7 振动传感器参数表

4.4.2 硬件连接

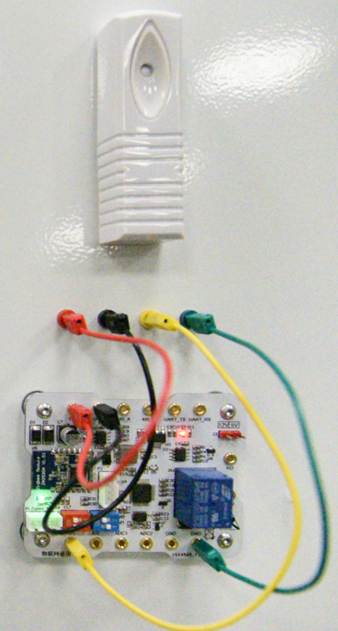

图4-8 振动传感器实物接线图

	线色	说明
电源	红色（12V）	电源正（12V）
电源	黑色（GND）	电源负（GND）
通信	黄色（S1）	IO1
通信	绿色（S2）	GND

4.5 燃气报警器

当有燃气泄漏时，燃气报警器立即发出报警信号给主机，报警主机现场并通知主人家里有燃气泄漏。本教材选用传感器探测灵敏可探测天然气、液化石气、煤气等多种可燃气体，在燃气达到0.3%浓度时就会报警，报警器内置的蜂鸣器就会发出高频率的报警声警示通知主人。

4.5.1 传感器参数

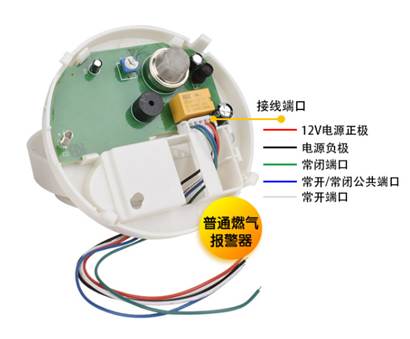

图4-9 燃气报警器参数表

4.5.2 硬件连接

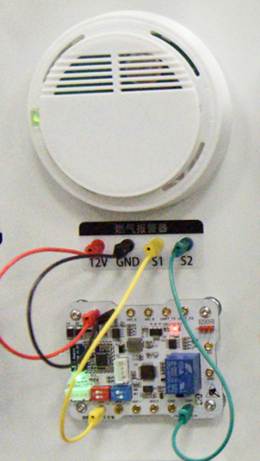

图4-10 燃气报警器实物接线图

	线色	说明
电源	红色（12V）	电源正（12V）
电源	黑色（GND）	电源负（GND）
通信	黄色（S1）	IO1
通信	绿色（S2）	GND
