设备包含：焊机、焊接机器人、焊枪转接头法兰、TIG焊枪、柔性工作平台、弧焊电源、机器人控制柜、机器人示教器、焊烟净化系统、工位隔断等
主要硬件技术参数要求：
一、焊机主要参数及特点
额定输入电压：380V
相数：3phase
输入电压范围：380V±10%
电源频率：50/60Hz
额定输入容量：TIG 13.9 kVA
STICK 18.6
额定输入功率：TIG 13.2 kW
STICK 17.6
功率因数：0.95
额定空载电压：DC 75 V
焊接电流范围：TIG 4~500 A
STICK 20~400 A
焊接电压范围：TIG 10.2~30 V
STICK 20.8~36 V
起始电流：4~500A
脉冲电流：4~500A
收弧电流：4~500A
额定负载持续率：100%
控制方式：数字IGBT逆变控制
冷却方式：强制风冷
存储器：100通道存储调用
高频发生装置：火花发生器
提前送气时间：0-90S（最小调节单位0.1）
滞后停气时间：0-90S（最小调节单位0.1）
上升时间调整范围：0-20S（最小调节单位0.1）
下降时间调整范围：0-20S（最小调节单位0.1）
电弧点焊时间调整范围：0.1-30S
脉冲频率调整范围：0.1-500Hz
脉冲占空比调整范围：5~95%
收弧控制方式：有、无、反复
外形尺寸（DXWXH）：约668mm×380mm×720mm
重量：约70kg
绝缘等级：主变130℃（电抗器200℃）
外壳防护等级：一级 IP23
具备自动焊和机器人联控接口、选择材质、板厚等即可得到适合的焊接条件。
主要特点
1）三层四腔结构（IP23防护等级），充分考虑严酷环境下使用的可靠性；
2）P板控制回路有单独的密封腔，P板竖直安装，防止积尘；
3）大轴流风机，独立风道，散热性好；
4）多重保护：一次过压、欠压、缺相保护，二次过流、钨极短路、缺水保护，温度开关保护等。
5）可显示电流、电压、时间、频率、占空比、报警代码等数值、预置电流最小调节单位0.1A
6）通过切换TIG焊模式，通过调整时序参数。
7）在收弧有模式下，可调节气体时间、电流大小、脉冲频率和占空比、上下坡时间等参数。在收弧无模式下，也增加了电流缓升缓降的时间调节。
8）脉冲频率可在0.1-500Hz范围内自由调节。
9）具有直流TIG，直流脉冲TIG和焊条电弧焊功能。
10）焊条电弧焊时，可使用酸性、碱性焊条；可调节引弧电流和推力电流。
11）100组焊接参数存储和调用
12）详细菜单可对更多功能进行设定或调节。
13）标配IoT模块和RFID读卡功能，可通过移动4G/5G接入焊接云，实现远程监控。带有以太网和无线wifi接口。
14）通过模拟专机接口可直接设置脉冲电流、焊接电流、脉冲频率、脉冲宽度等脉冲参数。
二、6轴工业机器人
（1）机器人特点
1）速度快，精度高，稳定性好。
2）适用于中型负载水平，承载能力更强，臂展范围大，适用范围广。
3）机器人控制系统采用一体化架构,集成机器人控制、运动控制、PLC控制和安全控制于一体，具备智能、灵活、安全的控制性能。
4）丰富的外部接口功能，支持多种符合工业标准的现场总线，实现高效、方便的自动化扩展。
5）全新模块化系列设计、更好的成本控制、最大化的易用性，操作和维护变得更加简单,同时降低了产品升级和集成方面的费用。
6）★配套焊接仿真教学软件：采用Flash等动画形式表现的模拟场景形式，同时又具有极强的交互性和操作性，创造了一种新型的教、学模式。配有相关纸质指导书和多媒体资源，带加密系统的正版，内容包含：
一部分、焊条电弧焊；
1.培训学习目标；
2.焊接电弧（焊接电弧焊的焊接过程、焊接电弧焊的工艺特点、焊接电弧的构造和温度、焊接电弧的静特性、焊接电弧的稳定性）；
3.焊接参数（焊接电源的基本要求、焊接极性、焊条直径、焊接电流、焊接电压、焊接层数、焊接热输入、坡口的形式和尺寸）；
4.焊接电弧焊操作技术（基本操作技术、各种焊接位置上的操作要点）；
5.技能训练实例（低碳钢板平焊位单面焊接双面成形、低碳钢板T形接头平角焊位焊接、低碳钢板T形接头立角捍卫焊接）；
二部分、气焊；
1.培训学习目标；
2.原理及应用；
3.工艺及技术；
4.设备及工具；
5.技能训练实例；
6.接头的缺陷及防止措施；
7.操作安全；
三部分、气割；
1.培训学习目标；
2.原理及应用；
3.工艺及技术；
4.设备及工具；
5.技能训练实例；
6.气割的缺陷及防止措施；
7.操作安全；
标书内提供符合技术要求的1、软件主界面截图，2焊接电弧截图，3、焊接参数软件界面截图，4、焊接电弧焊操作技术软件界面截图，5、技能训练实例软件界面截图等不少于8幅软件截图。
（2）机器人主要参数
1.额定负载：10KG
2.活动半径：1500mm
3.结构形式：串联
4.轴数：6
5.重复精度：±0.03mm
6.最大工作范围：
第一轴±165°
第二轴+60°/-50°
第三轴+60°/-80°
第四轴±175°
第五轴+30°/-215°
第六轴±360°
7.最大速度：
第一轴148°/sec
第二轴148°/sec
第三轴148°/sec
第四轴222°/sec
第五轴222°/sec
第六轴360°/sec
8.本体重量：约158kg
9.安装方式：地面安装、支架安装、倒置安装
10.周围温度：5℃~45℃
三、焊烟净化设备
探头检测终端，输入电压AC380V，功率2.2KW，风速25m/s，过滤效果0.3μm，净化率≥99.9%；噪音≤70dB，吸烟管长约1.4M，流量约2000m³/h（需制造商提供符合要求的产品宣传彩页样册）
四、柔性工作台
尺寸约1200*800*600mm，打孔定位台面，台面厚度200mm，配常用定位件1套。

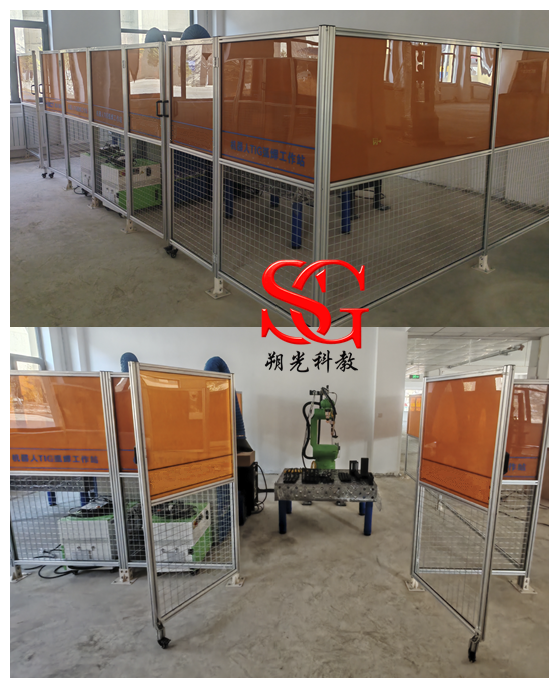

五、工位隔断
采用金属框架和硬板遮光屏制作，尺寸根据实训室场地设计制作。
