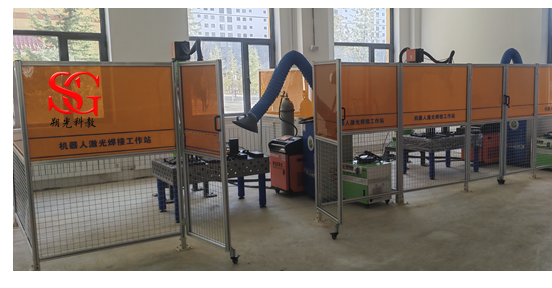

SG-JQRHJ03 工业机器人激光焊接工作站

时间：2026-07-06 11:04:04

设备包含：激光器、焊接头、6轴工业机器人、机器人底座、控制系统、集成柜、操作屏、冷水机、送丝机、定位系统、气体处理单元、柔性工作台、发机配件、焊烟净化系统、工位隔断等
主要硬件技术参数要求：
一、激光器
（1）主要特点
1、电光转换效率高，降低整机用电成本。
2、国际标准工业产品，设计功率余量充足。
3、光束质量好且可控，应对细分应用场景。
4、★配套有焊接实训设备和易损品管理软件系统，需为带加密狗的正版软件（验收时验证），可对购入的焊接实训设备进行标定录入（具有编号、出厂序号、启用日期、设备位置、出厂序号、厂家产地、设备条形码明细等），对设备维修和保养进行相关的录入和在线管理（设备维修：维修日期、条形码编号、仪器名称、损坏原因、维修详细、维修结果、维修费用、经办人；设备保养：保养日期、条形码、设备名称、出厂序号、保养内容等），具有一键统计功能，可随时查询实验项目类锁定相关硬件设备，具有项目查询功能，可根据人员或者实验室等信息进行实时检索（提供人员登记界面：编号、姓名、毕业院校、专业、学历、学位、部门名称、实验室名称、奖罚情况、简历等信息），方便看学校和使用老师对液压设备进行在线管理，实训室共配1套。（投标时需在标书内提供符合要求的软件界面功能截图不少于4幅）
（2）主要规格参数
1.额定输出功率：2000W
2.功率范围：可调
3.功率稳定性：±1%
4.工作模式：连续/调制
5.工作电压：AC220V，三相，50/60Hz
6.冷却方式：水冷
7.重量：约40kg

二、激光焊接头
（1）产品特点：
1.独特优势：在有色金属领域有独特优势，可大大提高铝合金、铜等材料焊接质量。
2.摆动形式：可实现光束的多种形状扫描。
3.封闭性好：结构设计减少光学污染。
（2）技术规格参数
1.激光功率：2KW
2.设计波长：1080±5nm
3.准直：100/125mm
4.聚焦：200/250/300mm
5.冷却水压力：≤0.5MPa
6.冷却水流量：≥2L/min
7.推荐气帘气压：0.3~0.5MPa
8.重量：≤5kg

三、6轴工业机器人
（1）机器人特点
1.速度快，精度高，稳定性好。
2.适用于中型负载水平，承载能力更强，臂展范围大，适用范围广。
3.机器人控制系统采用一体化架构，集成机器人控制、运动控制、PLC控制和安全控制于一体，具备智能、灵活、安全的控制性能。
4.丰富的外部接口功能，支持多种符合工业标准的现场总线，实现高效、方便的自动化扩展。
5.全新模块化系列设计、更好的成本控制、最大化的易用性，操作和维护变得更加简单，同时降低了产品升级和集成方面的费用。
（2）机器人主要参数
1.额定负载：20KG
2.运动半径：1850mm
3.结构形式：串联
4.轴数：6
5.重复精度：±0.05mm
6.最大工作范围：
第一轴±165°
第二轴+88°/-60°
第三轴+60°/-88°
第四轴±175°
第五轴+30°/-215°
第六轴±360°
7.最大速度：
第一轴148°/sec
第二轴148°/sec
第三轴148°/sec
第四轴222°/sec
第五轴222°/sec
第六轴222°/sec
8.本体重量：约30kg
9.安装方式：地面安装、支架安装、倒置安装
10.周围温度：5℃~45℃

四、送丝机
（1）送丝机特点
1.伺服电机控制
2.支持送丝、退丝功能
3.操作简单，送丝稳定，调节灵活
4.支持送丝直径：常规尺寸
5.支持送丝速度：≥0.1m/min

五、焊烟净化设备
输入电压AC380V，功率2.2KW，风速25m/s，过滤效果0.3μm，净化率≥99.9%，噪音≤70dB，吸烟管长约1.4M，流量约2000m³/h（需制造商提供符合要求的产品宣传彩页样册原图截图）

六、柔性工作台
尺寸约1200*800*600mm，打孔定位台面，台面厚度200mm，配常用定位件1套。

七、工位隔断
采用金属框架和硬板遮光屏制作，尺寸根据实训室场地设计制作。
★配套有电弧焊教学文化墙建设展板：内容包含焊接场地要求、电弧焊作业操作流程、焊接特种设备的操作规范和注意事项等；文化建设展示板规格尺寸：600*800mm；
材质：
1、展板中层为户外级PVC材质、里层为复合材料撑板、外层为PMMA80N高透亮亚克力板；
2、装裱式样：外框采用铝合金，四边打孔固定安装。
（文化墙展示板每实训室共配1套，标书内提供符合要求的展板原图截图不少于4幅并加盖制造商公章）
